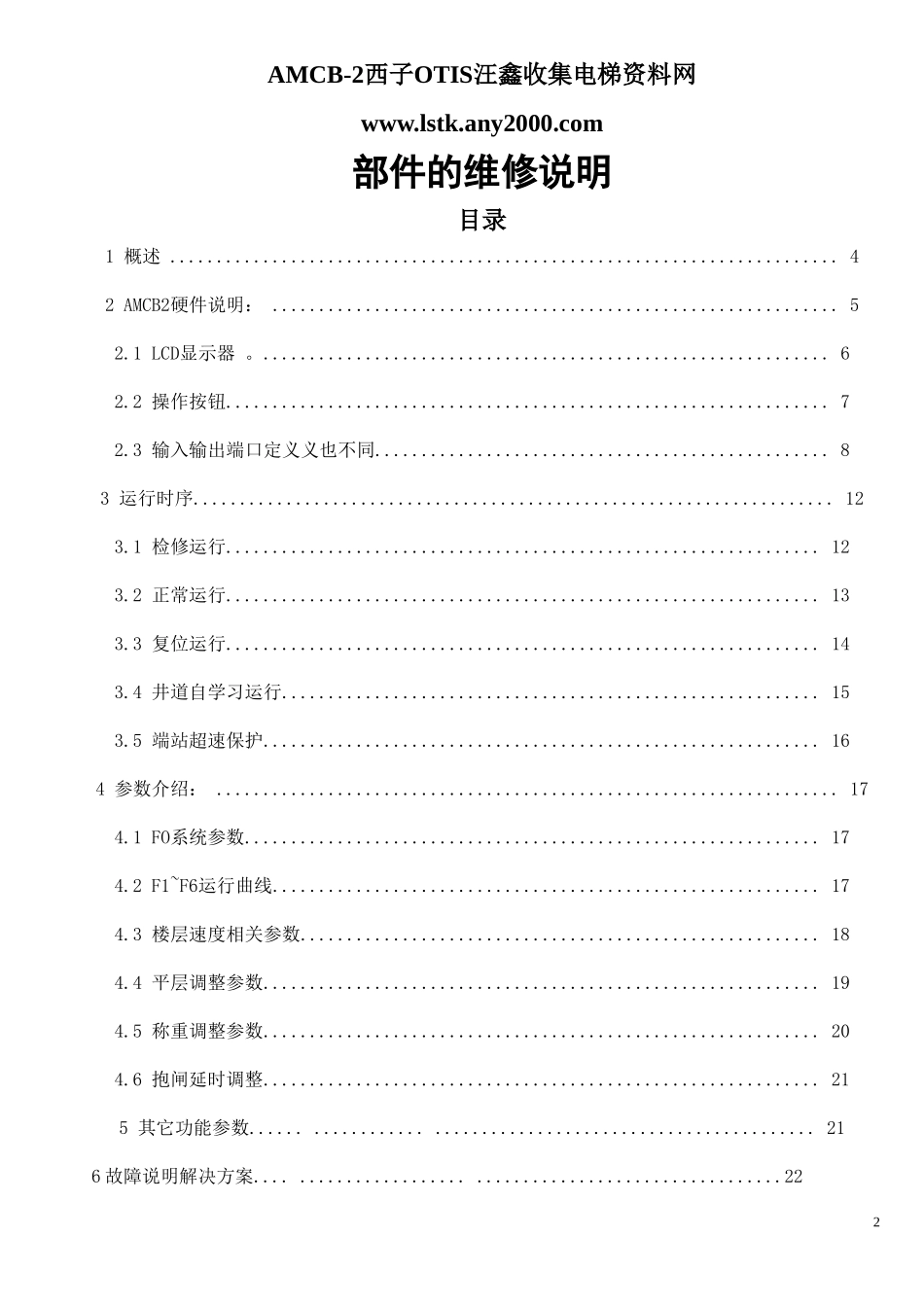

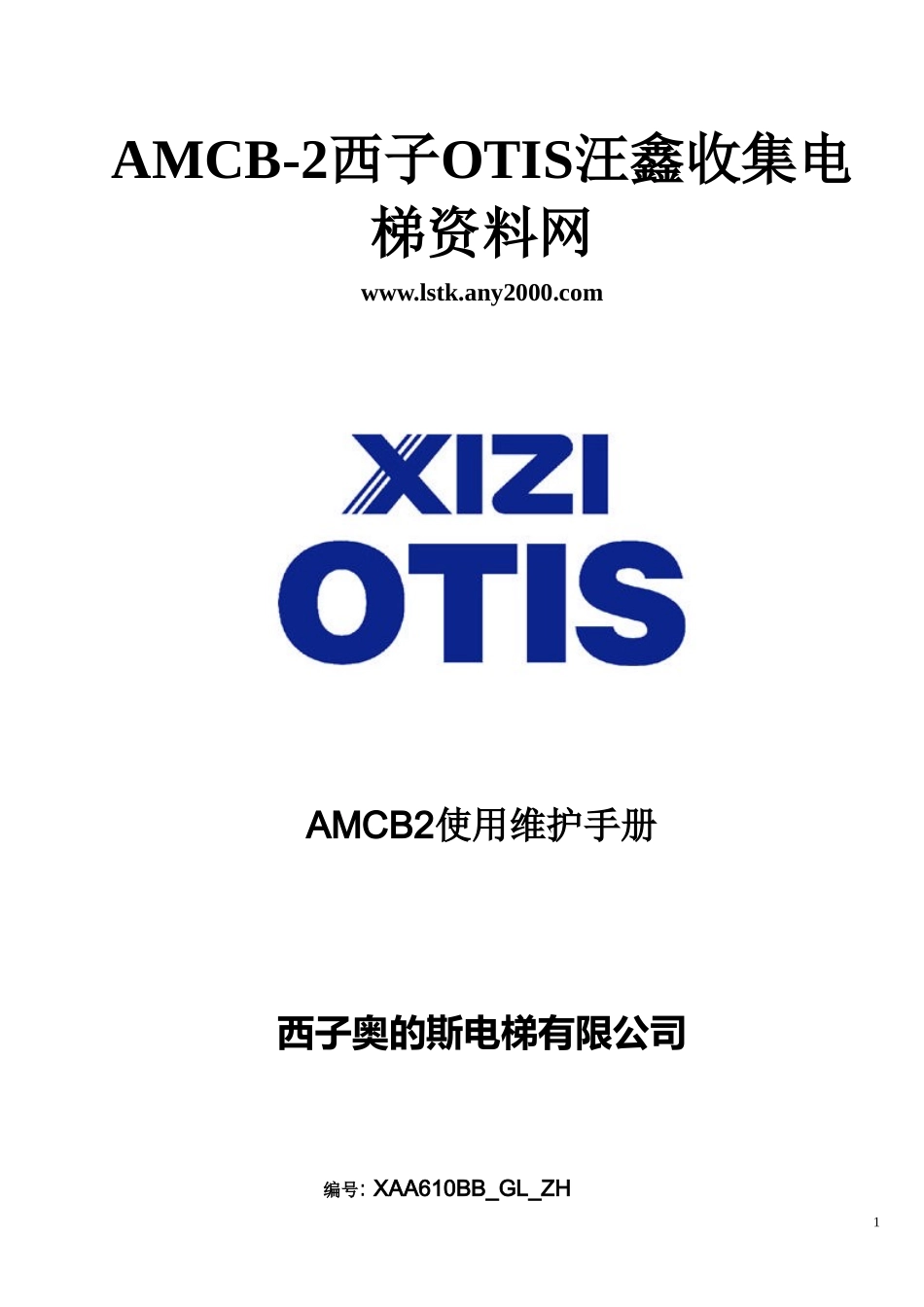

AMCB-2西子OTIS汪鑫收集电梯资料网www.lstk.any2000.comAMCB2使用维护手册西子奥的斯电梯有限公司编号:XAA610BB_GL_ZH1AMCB-2西子OTIS汪鑫收集电梯资料网www.lstk.any2000.com部件的维修说明目录1概述........................................................................42AMCB2硬件说明：.............................................................52.1LCD显示器。.............................................................62.2操作按钮.................................................................72.3输入输出端口定义义也不同.................................................83运行时序.....................................................................123.1检修运行................................................................123.2正常运行................................................................133.3复位运行................................................................143.4井道自学习运行..........................................................153.5端站超速保护............................................................164参数介绍：...................................................................174.1FO系统参数..............................................................174.2F1~F6运行曲线...........................................................174.3楼层速度相关参数........................................................184.4平层调整参数............................................................194.5称重调整参数............................................................204.6抱闸延时调整............................................................215其它功能参数...........................................................216故障说明解决方案.......................................................222AMCB-2西子OTIS汪鑫收集电梯资料网www.lstk.any2000.com部件的维修说明1概述AMCB2板子适用于OH-CON4421/3控制系统，主要用于XO-STAR和OH5000电梯上。AMCB2作为OTIS控制板LCBII与通用变频器之间的桥梁，主要是把LCBII发出的运行和速度指令（V码）转换成运行指令和速度指令（速度曲线）后发送给变频器，同时AMCB2将变频器的状态通过DS码反馈给LCBII。控制系统框图如下：3AMCB-2西子OTIS汪鑫收集电梯资料网www.lstk.any2000.com部件的维修说明2AMCB2硬件说明：4AMCB-2西子OTIS汪鑫收集电梯资料网www.lstk.any2000.com部件的维修说明2.1LCD显示器显示器主要显示有3种界面的显示：监控界面、菜单界面和故障界面（仅当有故障时显示）。2.1.1监控界面监控界面显示轿厢当前所在楼层及电梯当前运行的速度；2.1.2菜单界面菜单界面主要有两组菜单的显示：F菜单为功能参数，用于设置电梯运行的基本参数如：电梯的曲线参数、合同速度、检修速度等，详见参数表；P菜单为位置参数，记录电梯井道自学习的参数如：各层楼的位置、上下强迫减速的位置、插板的长度、轿顶两个门区位置传感器的距离等。2.1.3故障界面故障界面只有在AMCB2检测到故障时才会自动显示当前故障，故障信息包括编码器故障，变频器故障，接触器反馈故障和制动器反馈故障等。AMCB-2西子OTIS汪鑫收集电梯资料网5www.lstk.any2000.com部维修说明62.2操作按钮操作按钮主要用于参数的设置和浏览，从左到右依次如下：Esc——退至上级窗口、取消某项操作。Shift——监视窗口和井道学习数据窗口切换、修改时切换数值位。+——参数菜单数项增大、楼层数值增大、修改时参数数值增大。-——参数菜单数项减小、楼层数值减小、修改时参数数值减小。Enter——进入下级窗口、修改参数后保存数据、密码登陆。AMCB-2西子OTIS汪鑫收集电梯资料网www.lstk.any2000.com部件的维修说明2.3输入输出端口定义7AMCB2适用于两种变频器，变频器不同，相应的输入输出口的定义也不同JP1-1~5用于接收差分型编...
