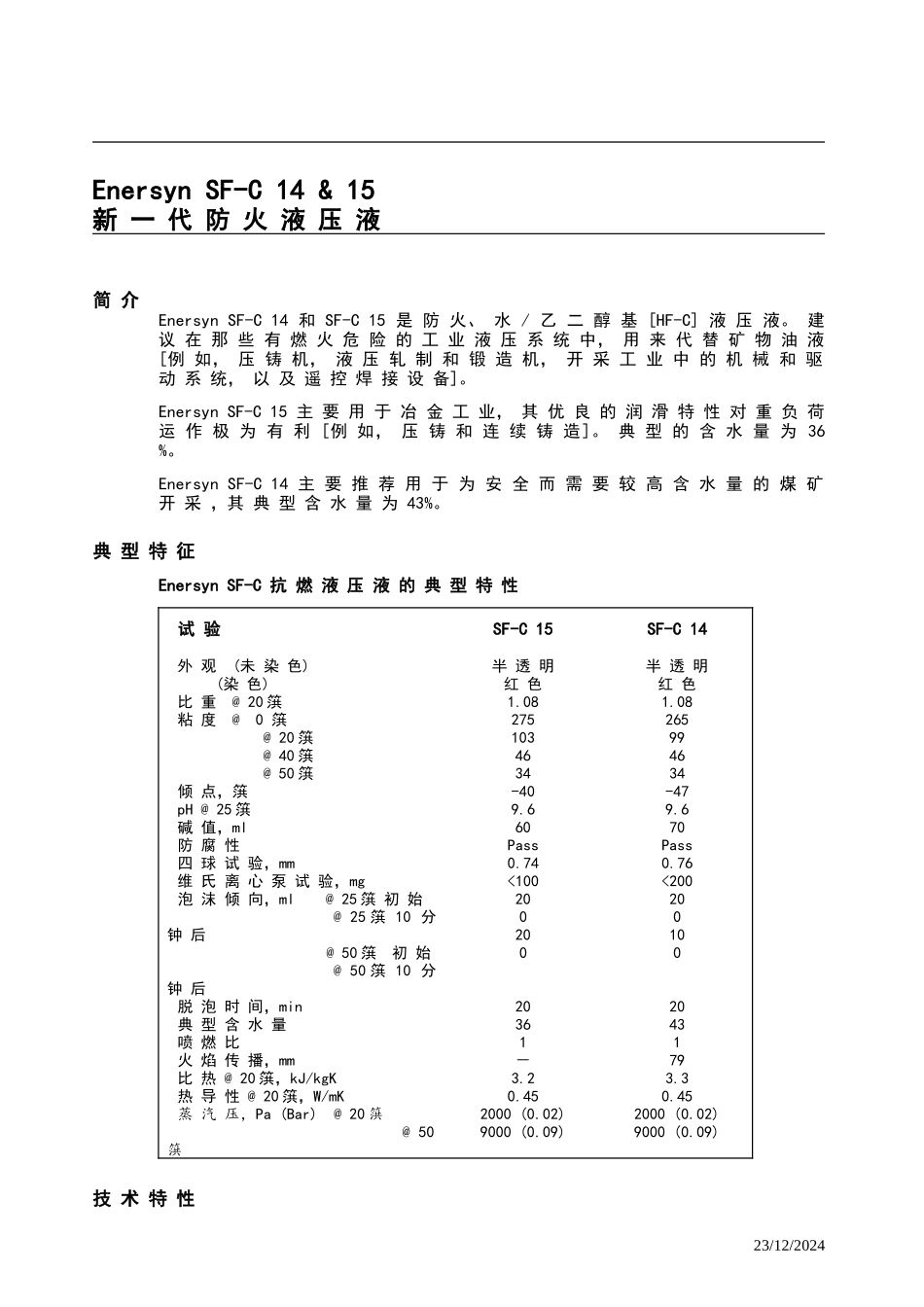

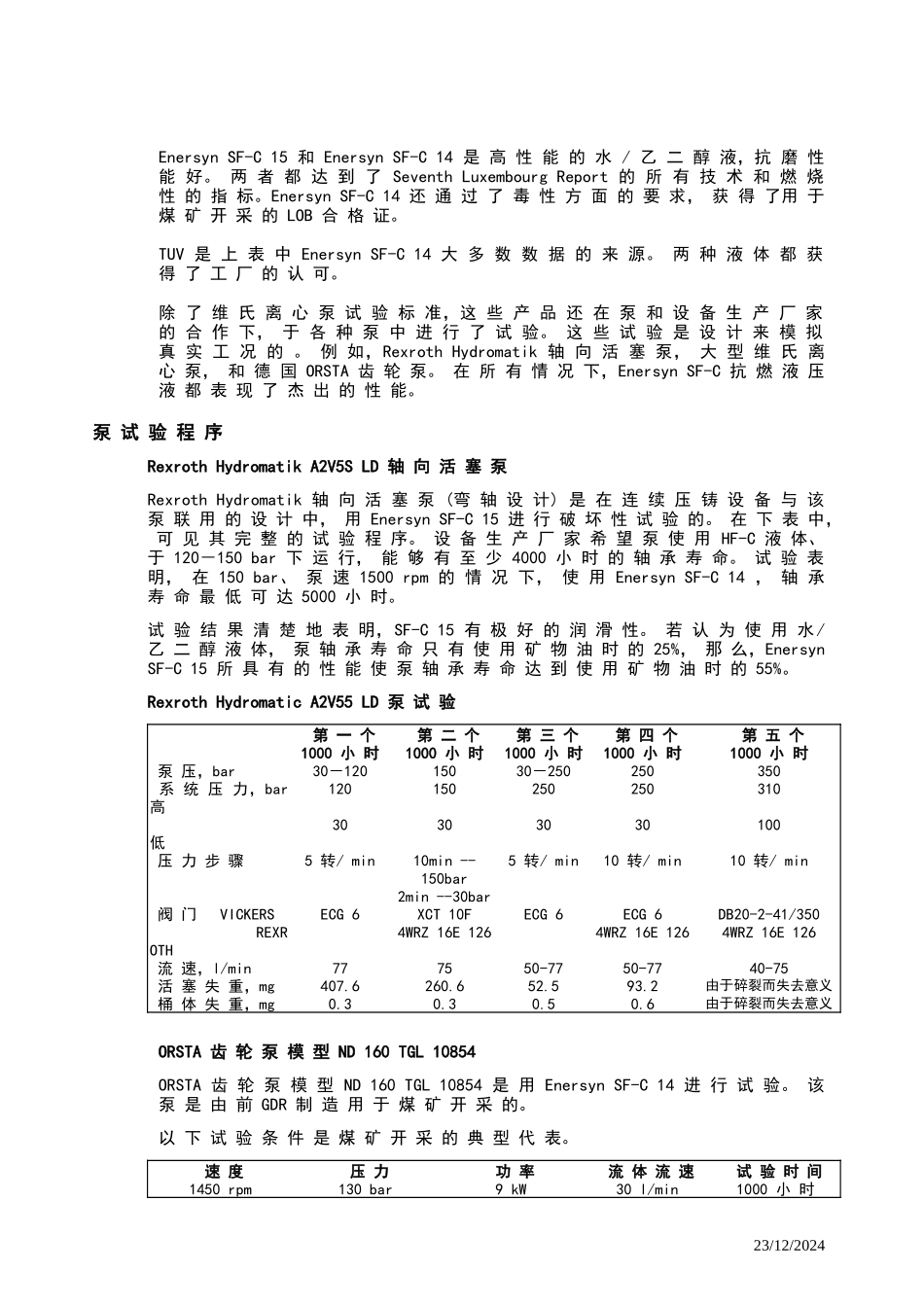

EnersynSF-C14&15新一代防火液压液简介EnersynSF-C14和SF-C15是防火、水/乙二醇基[HF-C]液压液。建议在那些有燃火危险的工业液压系统中，用来代替矿物油液[例如，压铸机，液压轧制和锻造机，开采工业中的机械和驱动系统，以及遥控焊接设备]。EnersynSF-C15主要用于冶金工业，其优良的润滑特性对重负荷运作极为有利[例如，压铸和连续铸造]。典型的含水量为36%。EnersynSF-C14主要推荐用于为安全而需要较高含水量的煤矿开采，其典型含水量为43%。典型特征EnersynSF-C抗燃液压液的典型特性试验SF-C15SF-C14外观(未染色)半透明半透明(染色)红色红色比重@20篊1.081.08粘度@0篊275265@20篊10399@40篊4646@50篊3434倾点，篊-40-47pH@25篊9.69.6碱值，ml6070防腐性PassPass四球试验，mm0.740.76维氏离心泵试验，mg<100<200泡沫倾向，ml@25篊初始@25篊10分钟后@50篊初始@50篊10分钟后200200200100脱泡时间，min2020典型含水量3643喷燃比11火焰传播，mm－79比热@20篊，kJ/kgK3.23.3热导性@20篊，W/mK0.450.45蒸汽压，Pa(Bar)@20篊@50篊2000(0.02)9000(0.09)2000(0.02)9000(0.09)技术特性23/12/2024EnersynSF-C15和EnersynSF-C14是高性能的水/乙二醇液，抗磨性能好。两者都达到了SeventhLuxembourgReport的所有技术和燃烧性的指标。EnersynSF-C14还通过了毒性方面的要求，获得了用于煤矿开采的LOB合格证。TUV是上表中EnersynSF-C14大多数数据的来源。两种液体都获得了工厂的认可。除了维氏离心泵试验标准，这些产品还在泵和设备生产厂家的合作下，于各种泵中进行了试验。这些试验是设计来模拟真实工况的。例如，RexrothHydromatik轴向活塞泵，大型维氏离心泵，和德国ORSTA齿轮泵。在所有情况下，EnersynSF-C抗燃液压液都表现了杰出的性能。泵试验程序RexrothHydromatikA2V5SLD轴向活塞泵RexrothHydromatik轴向活塞泵(弯轴设计)是在连续压铸设备与该泵联用的设计中，用EnersynSF-C15进行破坏性试验的。在下表中，可见其完整的试验程序。设备生产厂家希望泵使用HF-C液体、于120－150bar下运行，能够有至少4000小时的轴承寿命。试验表明，在150bar、泵速1500rpm的情况下，使用EnersynSF-C14，轴承寿命最低可达5000小时。试验结果清楚地表明，SF-C15有极好的润滑性。若认为使用水/乙二醇液体，泵轴承寿命只有使用矿物油时的25%，那么，EnersynSF-C15所具有的性能使泵轴承寿命达到使用矿物油时的55%。RexrothHydromaticA2V55LD泵试验第一个1000小时第二个1000小时第三个1000小时第四个1000小时第五个1000小时泵压，bar30－12015030－250250350系统压力，bar高120150250250310低30303030100压力步骤5转/min10min--150bar2min--30bar5转/min10转/min10转/min阀门VICKERSREXROTHECG6XCT10F4WRZ16E126ECG6ECG64WRZ16E126DB20-2-41/3504WRZ16E126流速，l/min777550-7750-7740-75活塞失重，mg407.6260.652.593.2由于碎裂而失去意义桶体失重，mg0.30.30.50.6由于碎裂而失去意义ORSTA齿轮泵模型ND160TGL10854ORSTA齿轮泵模型ND160TGL10854是用EnersynSF-C14进行试验。该泵是由前GDR制造用于煤矿开采的。以下试验条件是煤矿开采的典型代表。速度压力功率流体流速试验时间1450rpm130bar9kW30l/min1000小时23/12/2024该试验进行1000小时后，泵的状况仍然很好。失重情况见下表。ORSTA齿轮泵试验失重情况(mg)齿轮轴承小时发动机转轴副轴123450060408.59.25.39.31000201513.75.14.910.4总失重805522.214.310.219.7VICKERS离心泵25V21A-1C-10-180Vickers离心泵模型25V21A-1C-10-180是用EnersynSF-C14进行试验。该泵装了环GE30，大小为21，内涂二硫化钼润滑剂Q5-7409。试验条件如下。速度压力液体温度液体流速试验时间1500rpm175＋/-2bar48＋/-2篊85＋/-2l/min350小时354小时后，环和叶轮总磨损量为133mg。磨损性能上述情况表明，EnersynSF-C抗燃液压液具有高水平的抗磨性能。可以证明，他们在滑动磨损系统中提供的抗磨性与矿物油相当，在Vickers离心泵试验中所得的磨损结果不比矿物油大。活塞和齿轮泵得到了相似的结果。然而，尽管EnersynSF-C15在实际试验中达到了令人满意的水平但当滚动磨损发生时，结果就不同了...
