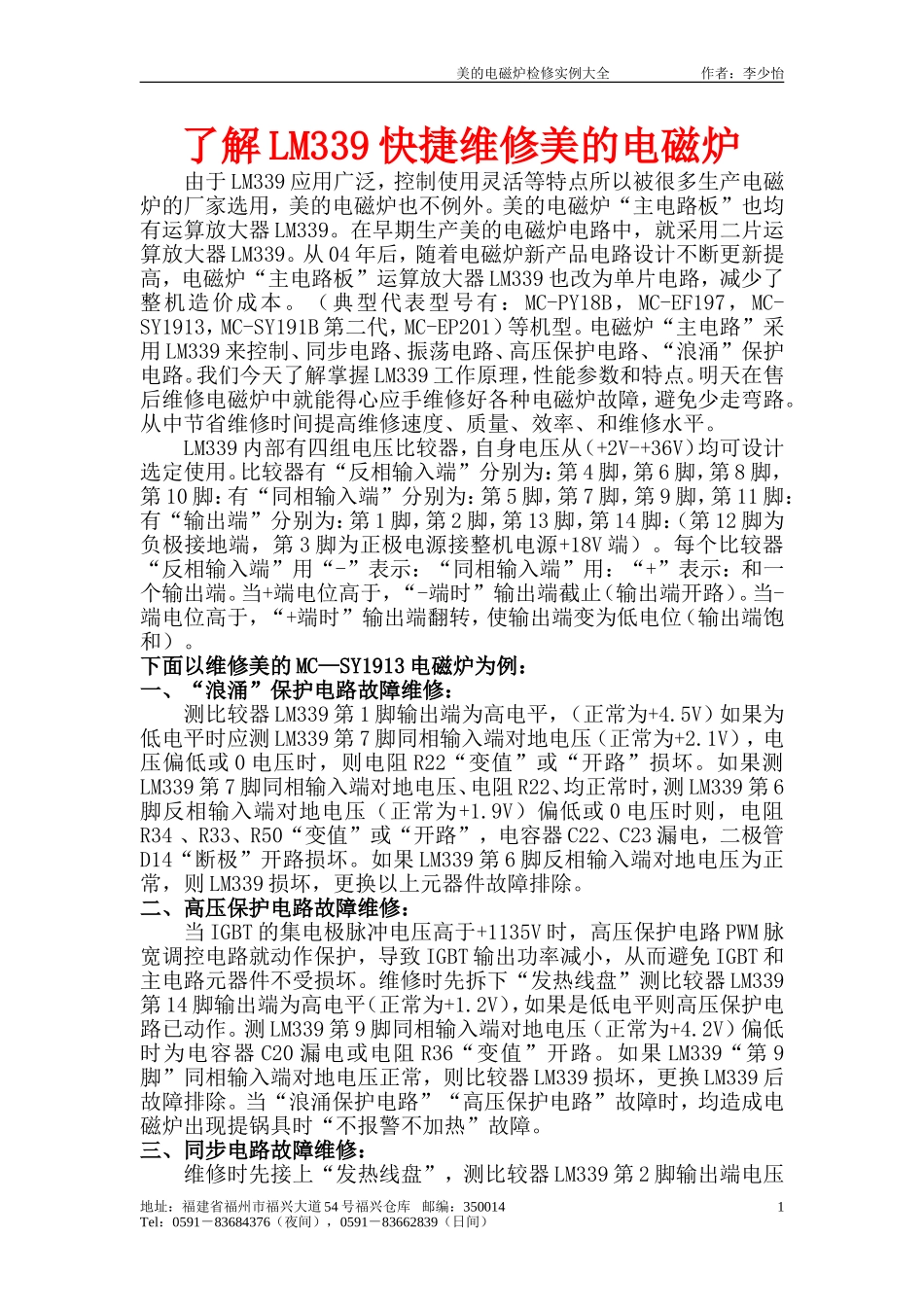

美的电磁炉检修实例大全作者：李少怡了解LM339快捷维修美的电磁炉由于LM339应用广泛，控制使用灵活等特点所以被很多生产电磁炉的厂家选用，美的电磁炉也不例外。美的电磁炉“主电路板”也均有运算放大器LM339。在早期生产美的电磁炉电路中，就采用二片运算放大器LM339。从04年后，随着电磁炉新产品电路设计不断更新提高，电磁炉“主电路板”运算放大器LM339也改为单片电路，减少了整机造价成本。（典型代表型号有：MC-PY18B，MC-EF197，MC-SY1913，MC-SY191B第二代，MC-EP201）等机型。电磁炉“主电路”采用LM339来控制、同步电路、振荡电路、高压保护电路、“浪涌”保护电路。我们今天了解掌握LM339工作原理，性能参数和特点。明天在售后维修电磁炉中就能得心应手维修好各种电磁炉故障，避免少走弯路。从中节省维修时间提高维修速度、质量、效率、和维修水平。LM339内部有四组电压比较器，自身电压从（+2V-+36V）均可设计选定使用。比较器有“反相输入端”分别为：第4脚，第6脚，第8脚，第10脚：有“同相输入端”分别为：第5脚，第7脚，第9脚，第11脚：有“输出端”分别为：第1脚，第2脚，第13脚，第14脚：（第12脚为负极接地端，第3脚为正极电源接整机电源+18V端）。每个比较器“反相输入端”用“-”表示：“同相输入端”用：“+”表示：和一个输出端。当+端电位高于，“-端时”输出端截止（输出端开路）。当-端电位高于，“+端时”输出端翻转，使输出端变为低电位（输出端饱和）。下面以维修美的MC—SY1913电磁炉为例：一、“浪涌”保护电路故障维修：测比较器LM339第1脚输出端为高电平，（正常为+4.5V）如果为低电平时应测LM339第7脚同相输入端对地电压（正常为+2.1V），电压偏低或0电压时，则电阻R22“变值”或“开路”损坏。如果测LM339第7脚同相输入端对地电压、电阻R22、均正常时，测LM339第6脚反相输入端对地电压（正常为+1.9V）偏低或0电压时则，电阻R34、R33、R50“变值”或“开路”，电容器C22、C23漏电，二极管D14“断极”开路损坏。如果LM339第6脚反相输入端对地电压为正常，则LM339损坏，更换以上元器件故障排除。二、高压保护电路故障维修：当IGBT的集电极脉冲电压高于+1135V时，高压保护电路PWM脉宽调控电路就动作保护，导致IGBT输出功率减小，从而避免IGBT和主电路元器件不受损坏。维修时先拆下“发热线盘”测比较器LM339第14脚输出端为高电平（正常为+1.2V），如果是低电平则高压保护电路已动作。测LM339第9脚同相输入端对地电压（正常为+4.2V）偏低时为电容器C20漏电或电阻R36“变值”开路。如果LM339“第9脚”同相输入端对地电压正常，则比较器LM339损坏，更换LM339后故障排除。当“浪涌保护电路”“高压保护电路”故障时，均造成电磁炉出现提锅具时“不报警不加热”故障。三、同步电路故障维修：维修时先接上“发热线盘”，测比较器LM339第2脚输出端电压地址：福建省福州市福兴大道54号福兴仓库邮编：350014Tel：0591－83684376（夜间），0591－83662839（日间）1美的电磁炉检修实例大全作者：李少怡（正常为+4.8V）如果偏低，测比较器LM339第4脚反相输入端对地电压（正常为+3.7V）偏低时则，滤波电容器C2、5uf/275V“失效”、及电阻R23、330K/2W“变值”受损。测比较器LM339第5脚同相输入端对地电压（正常为+3.8V）电压偏低则，电阻R24、240K/2W，R27、240K/2W“变值”“开路”受损，电容器C19漏电，稳压二极管Z3击穿，和CPU第9脚PAN-IRO输出电压失地损坏。均导致LM339第2脚输出端对地电压偏低，更换损坏元器件故障排除。四、驱动放大电路故障维修：测驱动放大部分三极管Q9集电极电压（正常为+18V），测比较器LM339第10脚反相输入端对地电压（正常为+4.6V）偏低时则，电阻R31“变值”。测比较器LM339第11脚同相输入端对地电压（正常为+0.4V）偏低时则，电容器C15漏电。测比较器LM339第13脚输出端对地电压（正常为+0.02V）偏低时则，电容器C101“漏电”或三极管Q8、基极B与发射极E“击穿”，更换损坏元器件后故障排除。另外：当二极管D17、D19、三极管Q8参数失效，电容器C25“漏电”时。“同步电路”“驱动放大电路”受损时均造成电磁炉出现“报警不加热”故...
