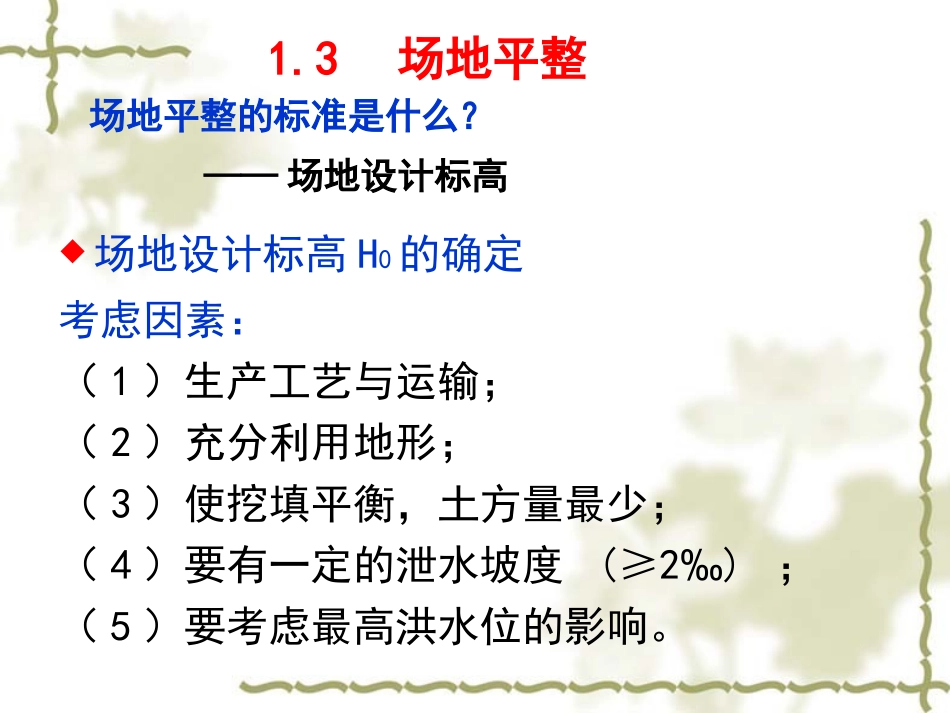

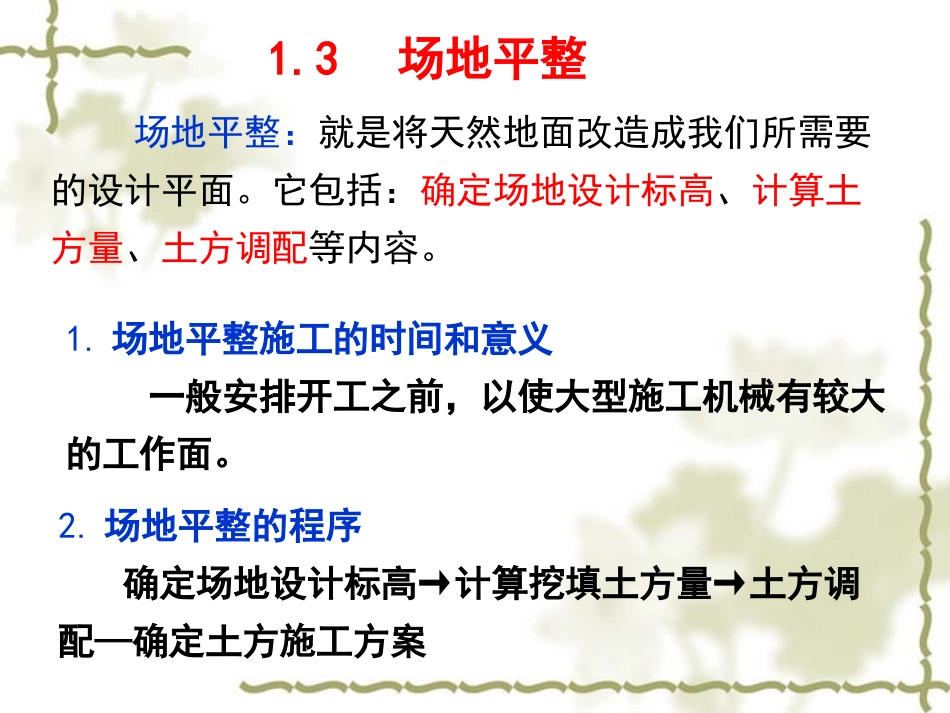

土木工程施工技术CivilEngineeringConstructionTechnology场地平整：就是将天然地面改造成我们所需要的设计平面。它包括：确定场地设计标高、计算土方量、土方调配等内容。1.3场地平整1.场地平整施工的时间和意义一般安排开工之前，以使大型施工机械有较大的工作面。2.场地平整的程序确定场地设计标高→计算挖填土方量→土方调配—确定土方施工方案场地设计标高H0的确定考虑因素：（1）生产工艺与运输；（2）充分利用地形；（3）使挖填平衡，土方量最少；（4）要有一定的泄水坡度(≥2‰)；（5）要考虑最高洪水位的影响。1.3场地平整场地平整的标准是什么？——场地设计标高确定方法1.3场地平整“挖填平衡法”：场地内挖方量=填方量，土方总量概念直观、计算简便、精度能满足施工要求，但不能满足工程量最小。“最小二乘法”：方格网角点的施工高度的平方和最小，满足工程量最小，又能保证挖填平衡；但计算工作量大；“挖填平衡法”：场地内挖方量=填方量，土方总量概念直观、计算简便、精度能满足施工要求，但不能满足工程量最小。“最小二乘法”：方格网角点的施工高度的平方和最小，满足工程量最小，又能保证挖填平衡；但计算工作量大；步骤：1、初步计算场地设计标高H0计算原则：场地内的土方在平整前和平整后相等而达到挖、填方平衡，即挖方总量等于填方总量。VW=VTV前=V后挖填平衡确定场地平整标高方法采用“方格网法”(1)、将场地划分为边长为a的方格(一般取a=20m)。(2)、测定各角点的地面标高。(3)、计算设计标高H0。场地设计标高H0计算示意图(a)方格网划分；(b)场地设计标高示意图1一等高线；2一自然地面，3一场地设计标高平面(a)(b)根据挖、填方平衡，则：44321220iiiiHHHHaanHnHHHHH443243210nHHHHHiiii4)(43210式中：H1——1个方格仅有的角点标高；H2——2个方格共有的角点标高；H3——3个方格共有的角点标高；H4——4个方格共有的角点标高；2、H0的调整(1)土的可松性影响考虑土的可松性调整设计标高计算示意图(a)(b)调整后设计标高：H0=H´0+△h调整前：VW=VT调整后：V´T=K´S·V´W由于:V´W=VWK´S–FW×h∆V´T=VT+FT×h∆得:式中:VW,VT——按理论标高计算出的总挖方,总填方体积;FW,FT——按理论标高计算出的挖方区,填方区的总面积;SWTSwKFFKVh)1((2)考虑泄水坡度的调整泄水坡度i=≥2‰hL(1)单向泄水:Hn=H0´±i·L如:H10=H0´-i·0.5a(2)双向泄水:Hn=H0´±ix·Lx±iy·Ly如:H10=H0´-ix·0.5a-iy·0.5aaaaaaaH0H0H0H10H1011ii(a)aaaaaayyH0H10H1011ixi(b)iy22H0iyH10xx场地泄水坡度示意图(a)单向泄水;(b)双向泄水3、场地土方量计算(1)计算各个角点施工高度hn:hn=Hn-Hn’=设计标高-地面标高hn为角点的挖、填方高度—“+”为填方高度“-”为挖方高度角点编号地面标高施工高度设计标高(2)绘出“零线”：零线——即挖、填方区的分界线零点位置:X=(3)计算场地挖、填土方量零线求出后，也就划出了场地的挖方区和填方区，便可采用平均高度法求出土方量。ah1h1+h2ACODBh2xa零点位置计算（3）计算各方格土方工程量分3种情况：①4点同挖（同填）：V=*(h1+h2+h3+h4)42a②2挖2填(相邻2点为挖，另2点为填)：如1、2点为挖方，则：挖方量V12挖=*（）填方量V34填=*（）42a32224121hhhhhh42a41243223hhhhhh2挖2填、3挖1填③3挖1填（1挖3填）:填方量V4填=挖方量V123挖=计算时全用绝对值代入。))((64341342hhhhha443212)22(6Vhhhha4、计算场地边坡土方工程量边坡土方量可近似按三角棱锥体、三角棱柱体计算。V锥=，V柱=当A1、A2相差很大时，V柱=A1、A2—端面积，A0—中面积。基坑、基槽可用上式计算。lA3lAA221lAAA64201边坡土方量计算简图零线三角棱锥体边坡挖方区三角棱柱体填方区练习题练习题11：：已知：某建筑场地方格网如图所示，方格边长为20m，角点编号和角点施工高度及零线位置如图所示。土质为粉质黏土。建筑设计、设计工艺和最高洪水位等方面均无特殊要求。计算：填、挖土方量（不考虑边坡土方量）38.16-407.0-21.0-204220mV挖32251-407.0-0.42-0.55-21.0-20mV...
