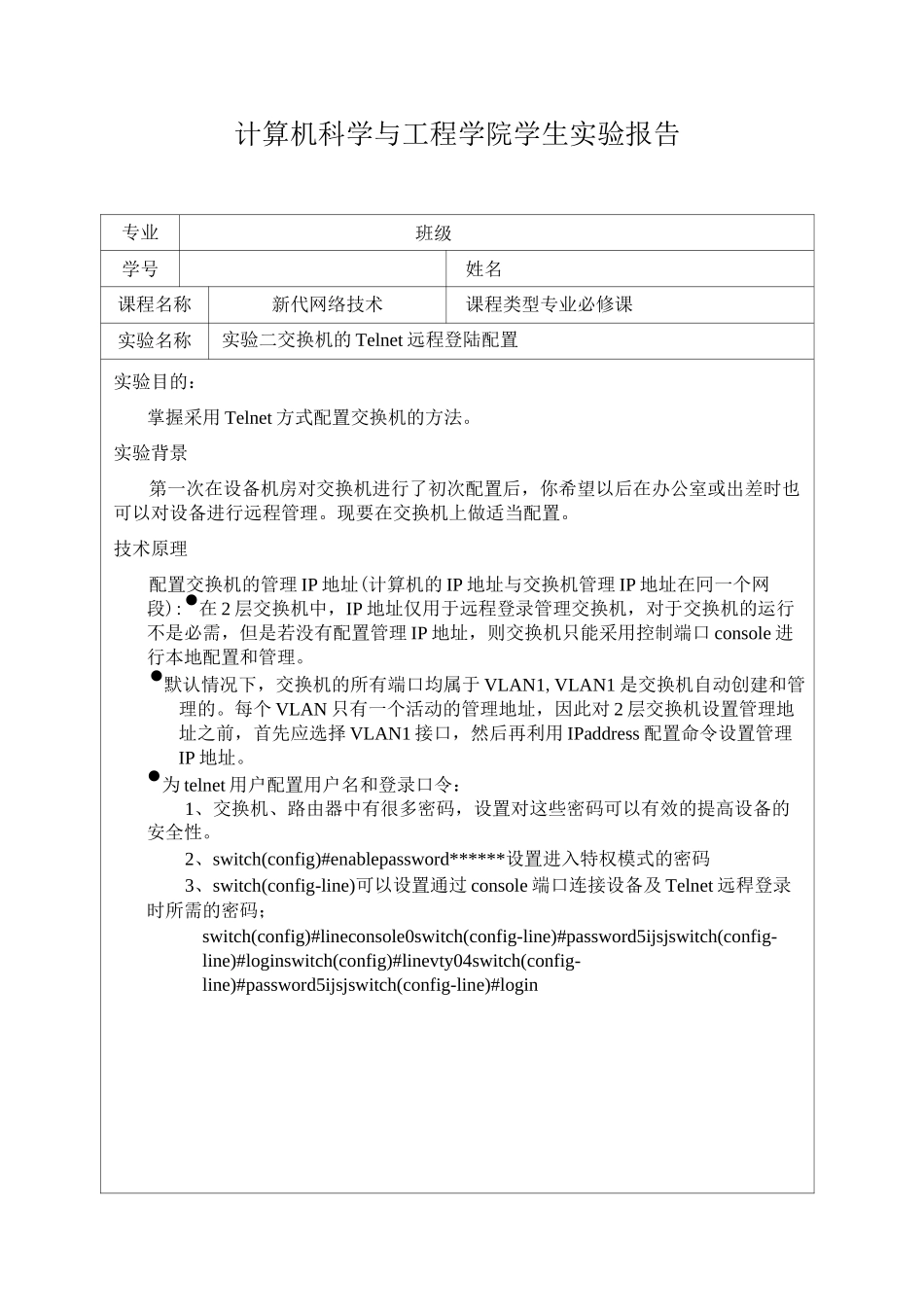

计算机科学与工程学院学生实验报告专业班级学号姓名课程名称新代网络技术课程类型专业必修课实验名称实验二交换机的Telnet远程登陆配置实验目的：掌握采用Telnet方式配置交换机的方法。实验背景第一次在设备机房对交换机进行了初次配置后，你希望以后在办公室或出差时也可以对设备进行远程管理。现要在交换机上做适当配置。技术原理配置交换机的管理IP地址(计算机的IP地址与交换机管理IP地址在冋一个网段):•在2层交换机中，IP地址仅用于远程登录管理交换机，对于交换机的运行不是必需，但是若没有配置管理IP地址，则交换机只能采用控制端口console进行本地配置和管理。•默认情况下，交换机的所有端口均属于VLAN1,VLAN1是交换机自动创建和管理的。每个VLAN只有一个活动的管理地址，因此对2层交换机设置管理地址之前，首先应选择VLAN1接口，然后再利用IPaddress配置命令设置管理IP地址。•为telnet用户配置用户名和登录口令：1、交换机、路由器中有很多密码，设置对这些密码可以有效的提高设备的安全性。2、switch(config)#enablepassword******设置进入特权模式的密码3、switch(config-line)可以设置通过console端口连接设备及Telnet远稈登录时所需的密码；switch(config)#lineconsole0switch(config-line)#password5ijsjswitch(config-line)#loginswitch(config)#linevty04switch(config-line)#password5ijsjswitch(config-line)#login实验步骤：1、新建PacketTracer拓扑图2、配置交换机管理ip地址2.1Switch(config)#intvlan12.2Switch(config-if)#ipaddress**IP****submask***3、配置用户登录密码3.1Switch(config)#enablepassword*******设置进入特权模式的密码3.2Switch(config)#linevty043.3Switch(config-line)#password5ijsj3.4Switch(config-line)#login实验设备Switch_29601台；PC1台；直连线；配置线实验拓扑图实验命令PC0设置192.168.1.2255.255.255.0192.168.1.1PC1设置192.168.1.3255.255.255.0192.168.1.1PCO桌面上的终端Switch>En〃进入特权模式Switch#conft〃进入全局配置模式Switch(config)#intervlan1(默认交换机的所有端口都在VLAN1中)//创建并进入VLAN1的接口视图Switch(config-if)#ipaddress192.168.1.1255.255.255.0〃在VLAN1接口上配置交换机远程管理的IP地址Switch(config-if)#noshutdown//开启接口Switch(config-if)#exit//回到全局配置模式Switch(config)#linevty04〃进入远程登录用户管理视图，0-4个用户Switch(config-line)#login〃打开登录认证功能Switch(config-line)#password5ijsj〃配置远程登录的密码为5ijsj,密码明码显示Switch(config-line)#privilegelevel3〃配置远程登录用户的权限为最高级别权限3Switch(config-line)#end〃退出到特权模式Switch#showrun〃显示当前交换机配置情况PC0桌面选项卡中的CMD,命令提示符ping192.168.1.1〃成功以后，再做下一步telnet192.168.1.1输入password:5ijsj〃登录成功，进入用户模式Switch>Enable〃进入特权模式Switch#PC1桌面选项卡中的CMD,命令提示符ping192.168.1.1〃成功，再做下一步telnet192.168.1.1输入password:5ijsjSwitch>Enable〃进入特权模式Switch#实验结果设置进入特权模式的密码:设置通过console端口连接设备及Telnet远程登录时所需的密码:配置用户登录密码:配置交换机管理ip地址:配置PC的ip:配置用户登录密码:PC:ping192.168.1.1PC:telnet192.168.1.1PC>telnet-Trying.--OpenUssirAJCCE-SSVeni.£icatio«nPaasword,zSwit；£2h>eiLQtol@Passward:Password:Paaaward,zSwitch#LiltexfaceFastEthemetQ/3Showrunning:S^ixeii尊zrunningHuildingconfigurat.ionGurrEntconfigurati-onz1076bytesrvsolDn12・2no3£
