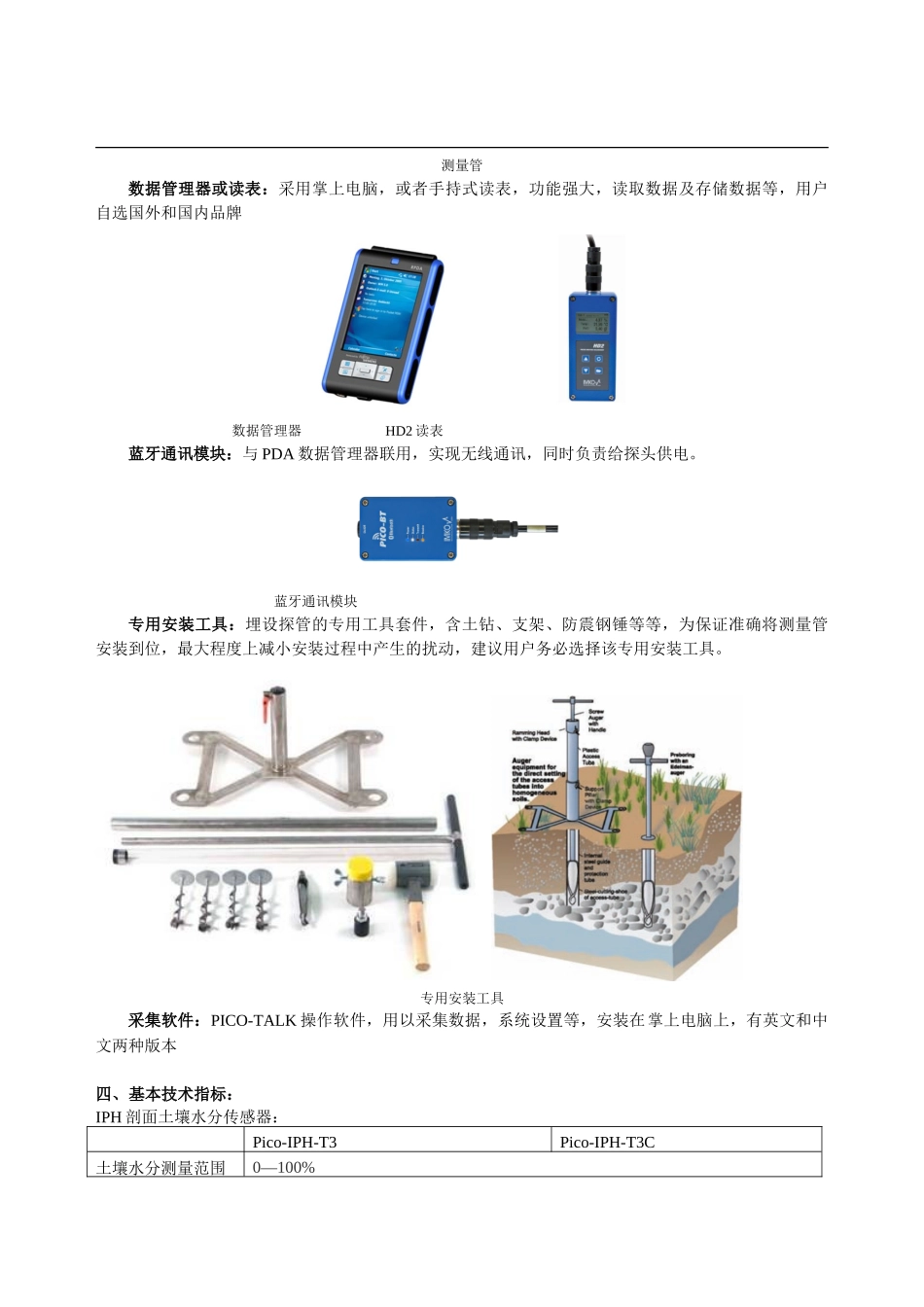

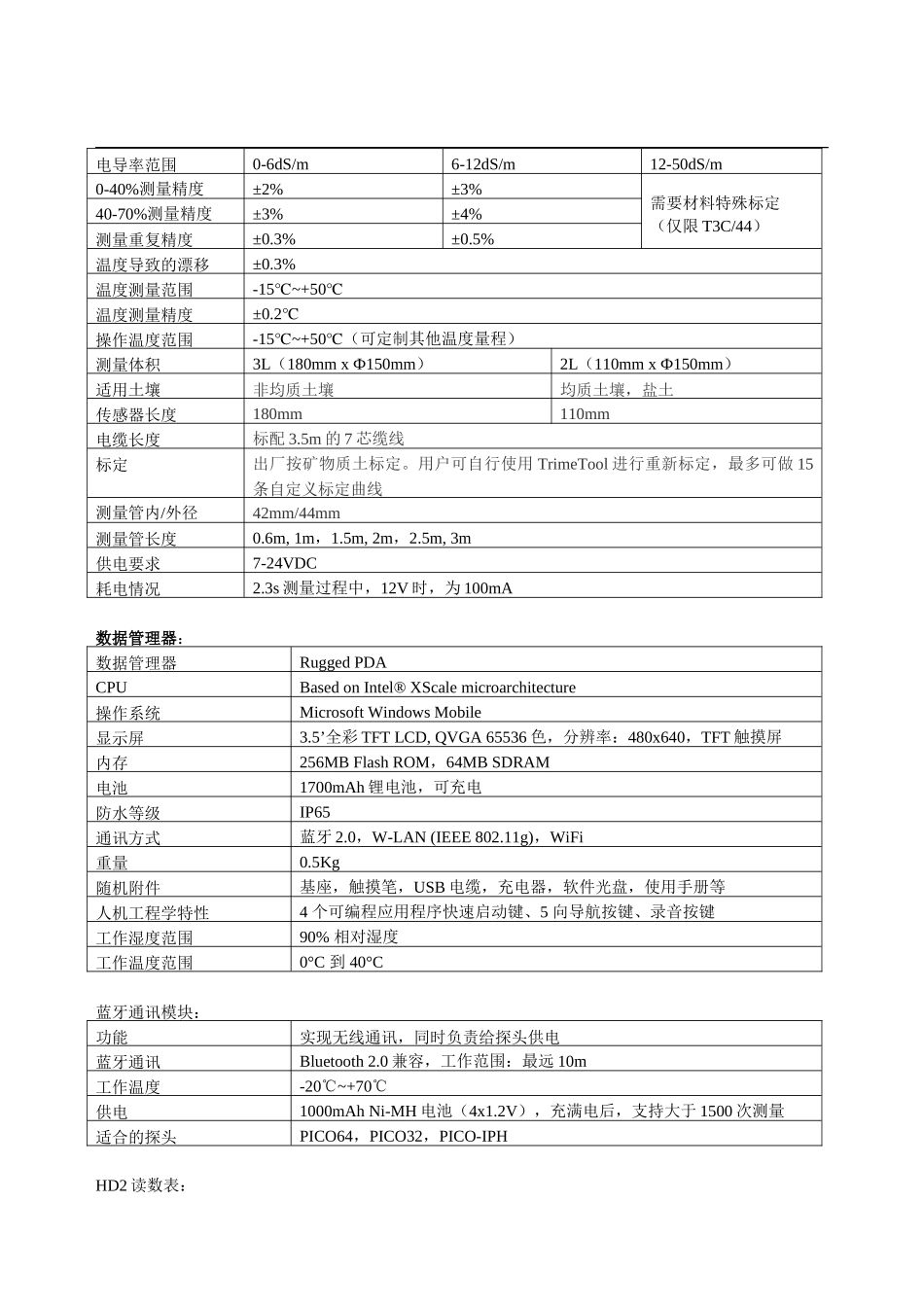

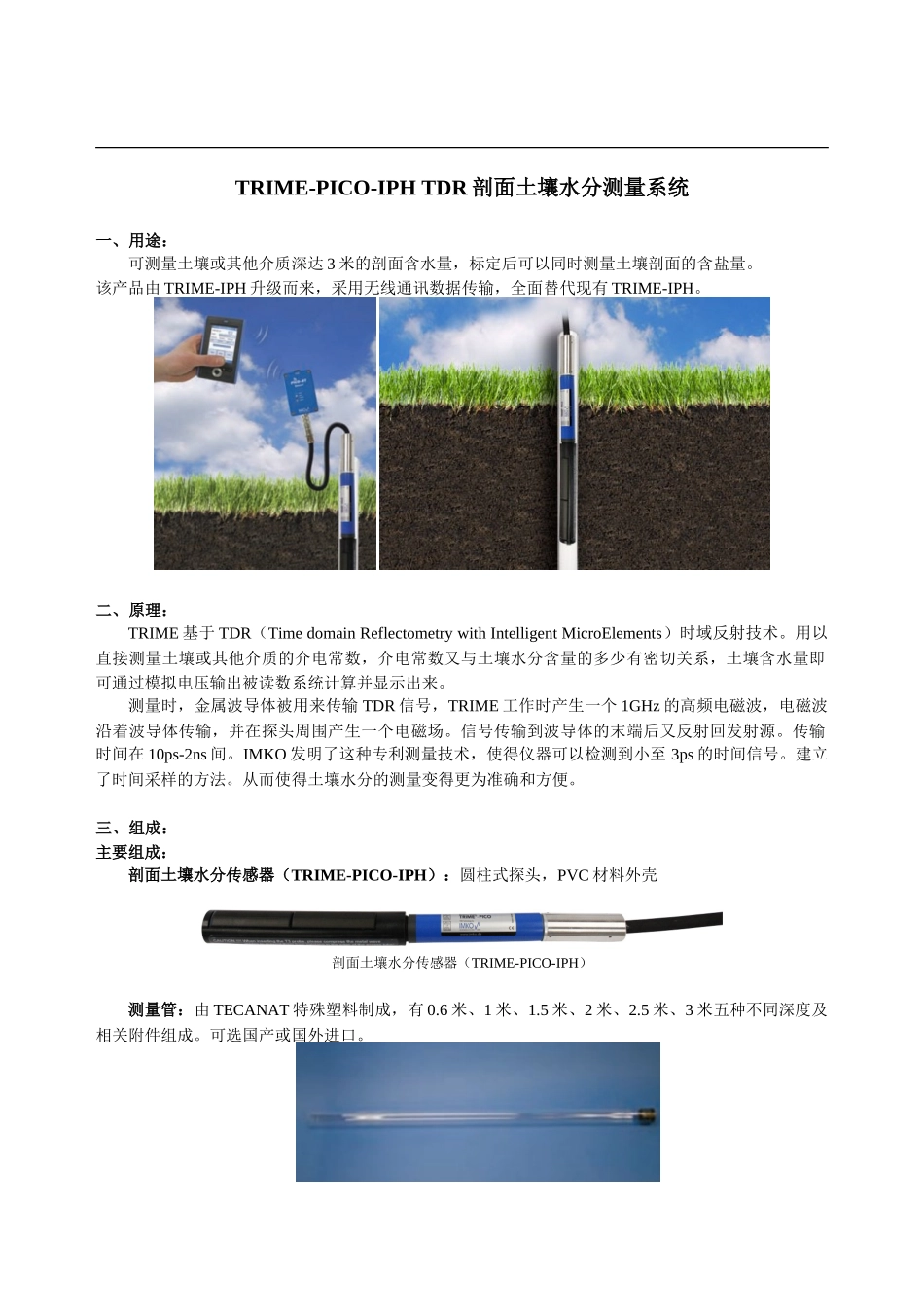

TRIME-PICO-IPHTDR剖面土壤水分测量系统一、用途:可测量土壤或其他介质深达3米的剖面含水量,标定后可以同时测量土壤剖面的含盐量。该产品由TRIME-IPH升级而来,采用无线通讯数据传输,全面替代现有TRIME-IPH。二、原理:TRIME基于TDR(TimedomainReflectometrywithIntelligentMicroElements)时域反射技术。用以直接测量土壤或其他介质的介电常数,介电常数又与土壤水分含量的多少有密切关系,土壤含水量即可通过模拟电压输出被读数系统计算并显示出来。测量时,金属波导体被用来传输TDR信号,TRIME工作时产生一个1GHz的高频电磁波,电磁波沿着波导体传输,并在探头周围产生一个电磁场。信号传输到波导体的末端后又反射回发射源。传输时间在10ps-2ns间。IMKO发明了这种专利测量技术,使得仪器可以检测到小至3ps的时间信号。建立了时间采样的方法。从而使得土壤水分的测量变得更为准确和方便。三、组成:主要组成:剖面土壤水分传感器(TRIME-PICO-IPH):圆柱式探头,PVC材料外壳剖面土壤水分传感器(TRIME-PICO-IPH)测量管:由TECANAT特殊塑料制成,有0.6米、1米、1.5米、2米、2.5米、3米五种不同深度及相关附件组成。可选国产或国外进口。测量管数据管理器或读表:采用掌上电脑,或者手持式读表,功能强大,读取数据及存储数据等,用户自选国外和国内品牌数据管理器HD2读表蓝牙通讯模块:与PDA数据管理器联用,实现无线通讯,同时负责给探头供电。蓝牙通讯模块专用安装工具:埋设探管的专用工具套件,含土钻、支架、防震钢锤等等,为保证准确将测量管安装到位,最大程度上减小安装过程中产生的扰动,建议用户务必选择该专用安装工具。专用安装工具采集软件:PICO-TALK操作软件,用以采集数据,系统设置等,安装在掌上电脑上,有英文和中文两种版本四、基本技术指标:IPH剖面土壤水分传感器:Pico-IPH-T3Pico-IPH-T3C土壤水分测量范围0—100%电导率范围0-6dS/m6-12dS/m12-50dS/m0-40%测量精度±2%±3%需要材料特殊标定(仅限T3C/44)40-70%测量精度±3%±4%测量重复精度±0.3%±0.5%温度导致的漂移±0.3%温度测量范围-15℃~+50℃温度测量精度±0.2℃操作温度范围-15℃~+50℃(可定制其他温度量程)测量体积3L(180mmxФ150mm)2L(110mmxФ150mm)适用土壤非均质土壤均质土壤,盐土传感器长度180mm110mm电缆长度标配3.5m的7芯缆线标定出厂按矿物质土标定。用户可自行使用TrimeTool进行重新标定,最多可做15条自定义标定曲线测量管内/外径42mm/44mm测量管长度0.6m,1m,1.5m,2m,2.5m,3m供电要求7-24VDC耗电情况2.3s测量过程中,12V时,为100mA数据管理器:数据管理器RuggedPDACPUBasedonIntel®XScalemicroarchitecture操作系统MicrosoftWindowsMobile显示屏3.5’全彩TFTLCD,QVGA65536色,分辨率:480x640,TFT触摸屏内存256MBFlashROM,64MBSDRAM电池1700mAh锂电池,可充电防水等级IP65通讯方式蓝牙2.0,W-LAN(IEEE802.11g),WiFi重量0.5Kg随机附件基座,触摸笔,USB电缆,充电器,软件光盘,使用手册等人机工程学特性4个可编程应用程序快速启动键、5向导航按键、录音按键工作湿度范围90%相对湿度工作温度范围0°C到40°C蓝牙通讯模块:功能实现无线通讯,同时负责给探头供电蓝牙通讯Bluetooth2.0兼容,工作范围:最远10m工作温度-20℃~+70℃供电1000mAhNi-MH电池(4x1.2V),充满电后,支持大于1500次测量适合的探头PICO64,PICO32,PICO-IPHHD2读数表:功能用于读取水分数据,注意该读数表只能读数,无存储功能,可显示土壤水分,温度和电导率适合的探头PICO-IPH,PICO64,PICO32电池4.8VDC2000mAh,充满电可供5000次测量防水等级IP67五、产地:德国
