第2章 高程测量(fdm)VIP免费

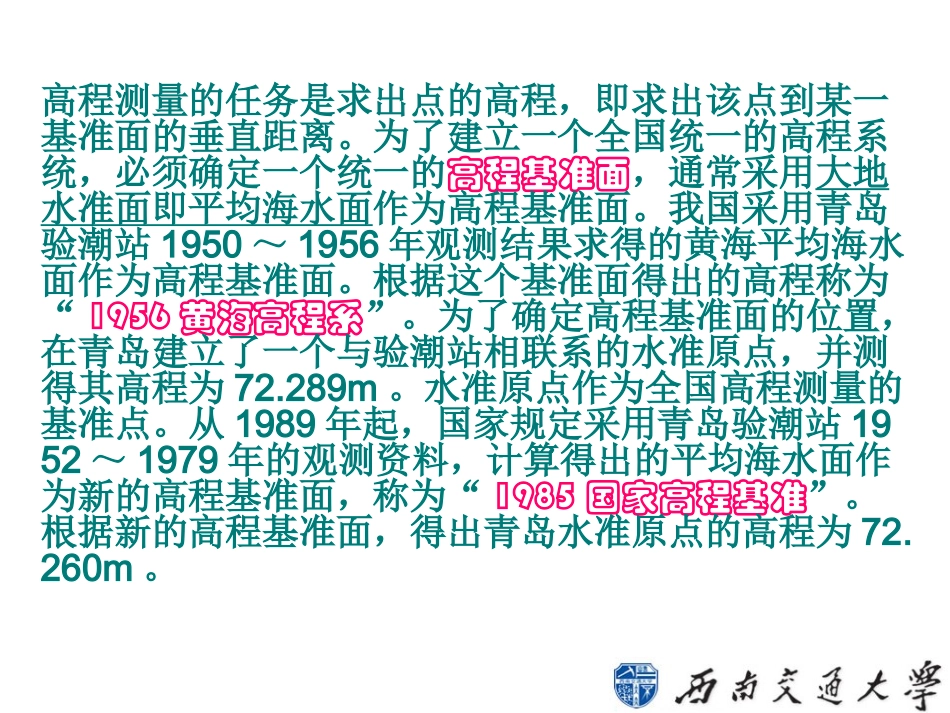

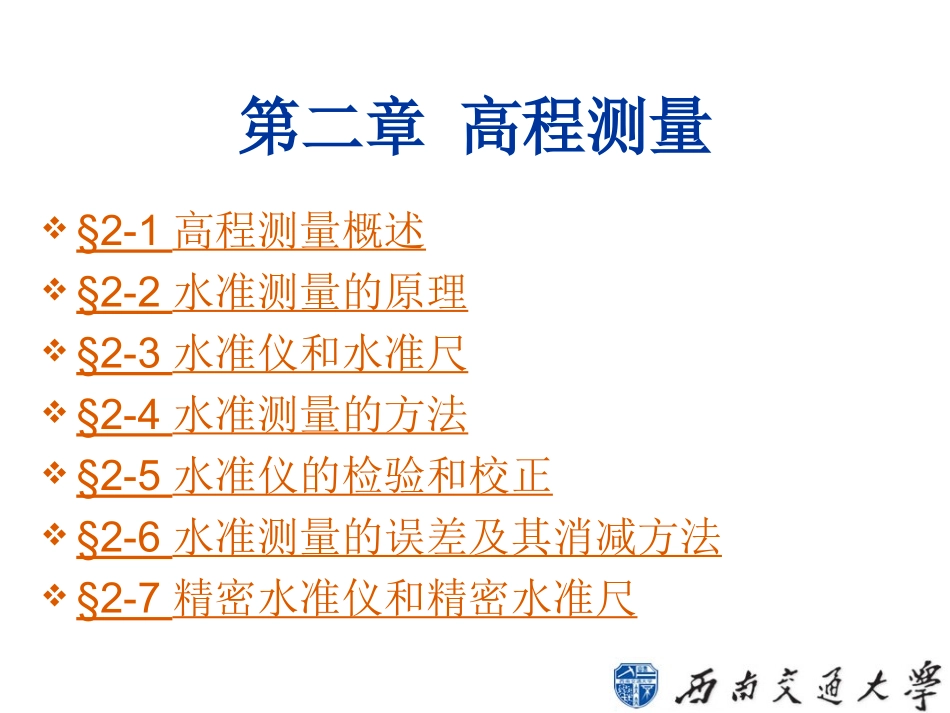

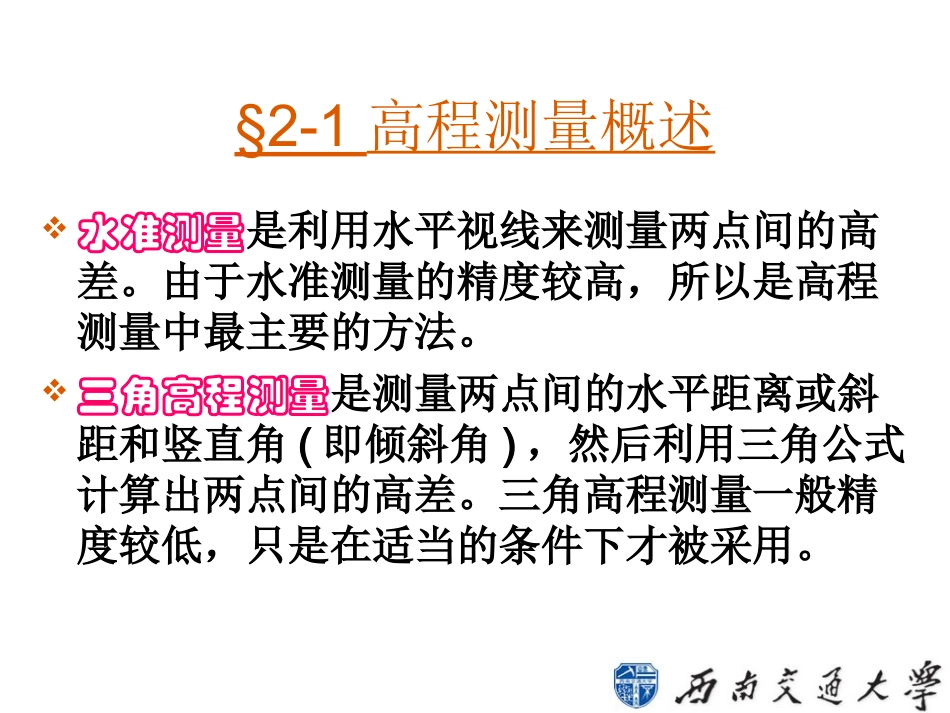

第二章高程测量§2-1高程测量概述§2-2水准测量的原理§2-3水准仪和水准尺§2-4水准测量的方法§2-5水准仪的检验和校正§2-6水准测量的误差及其消减方法§2-7精密水准仪和精密水准尺§2-1高程测量概述水准测量是利用水平视线来测量两点间的高差。由于水准测量的精度较高，所以是高程测量中最主要的方法。三角高程测量是测量两点间的水平距离或斜距和竖直角(即倾斜角)，然后利用三角公式计算出两点间的高差。三角高程测量一般精度较低，只是在适当的条件下才被采用。高程测量的任务是求出点的高程，即求出该点到某一基准面的垂直距离。为了建立一个全国统一的高程系统，必须确定一个统一的高程基准面，通常采用大地水准面即平均海水面作为高程基准面。我国采用青岛验潮站1950～1956年观测结果求得的黄海平均海水面作为高程基准面。根据这个基准面得出的高程称为“1956黄海高程系”。为了确定高程基准面的位置，在青岛建立了一个与验潮站相联系的水准原点，并测得其高程为72.289m。水准原点作为全国高程测量的基准点。从1989年起，国家规定采用青岛验潮站1952～1979年的观测资料，计算得出的平均海水面作为新的高程基准面，称为“1985国家高程基准”。根据新的高程基准面，得出青岛水准原点的高程为72.260m。高程控制点称水准点——BM(BenchMark)。标石水准点墙脚水准点简易标志水准点§2-2水准测量的原理水准测量是利用水平视线来求得两点的高差。水准尺、水准仪读数a称为“后视读数”；读数b称为“前视读数”。点名(点号)：由大写英文字母、阿拉伯数字、汉字、罗马数字等组成。高程：地面点沿铅垂线方向到大地水准面的距离，当该地面点在大地水准面之上时取正值，反之取负值。高差具有方向性，记作h，其值可正可负。BABAABABABhHbaHHHh当两点相距较远或高差太大时，则可分段连续进行，从图2-3中可得：转点：转点起传递高程的作用。测站、测段bahhbahbahbahABnnn222111§2-3水准仪和水准尺微倾式水准仪自动安平水准仪数字(电子)水准仪我国的水准仪系列标准分为：DS05、DS1、DS3和DS20水准尺：尺垫：一、微倾式水准仪的构造和使用(一)DS3微倾式水准仪的构造在一般水准测量中使用较广的DS3型微倾式水准仪由下列三个主要部分组成：望远镜它可以提供视线，并可读出远处水准尺上的读数。水准器用于指示仪器或视线是否处于水平位置。基座用于置平仪器，它支承仪器的上部并能使仪器的上部在水平方向转动。1.望远镜十字丝分划板视准轴——视线十字丝分划板视准轴——视线2.水准器(1)管水准器又称水准管(2)圆水准器圆水准器的分划值，是顶盖球面上2mm弧长所对应的圆心角值，水准仪上圆水准器的角值为8′至15′(R=0.46～0.86m)。(二)DS3微倾式水准仪的使用1.安置水准仪首先打开三脚架，安置三脚架要求高度适当、架头大致水平并牢固稳妥，在山坡上应使三脚架的两脚在坡下一脚在坡上。然后把水准仪用中心连接螺旋连接到三脚架上，取水准仪时必须握住仪器的坚固部位，并确认已牢固地连结在三脚架上之后才可放手。2.仪器的粗略整平左手拇指法则，或右手食指法则：(1)先旋转两个脚螺旋，然后旋转第三个脚螺旋；(2)旋转两个脚螺旋时必须作相对地转动，即旋转方向应相反。(3)气泡移动的方向始终和左手大拇指移动的方向一致。3.照准目标准星瞄准目镜调焦、物镜调焦使十字丝竖丝照准水准尺视差：当观测时把眼睛稍作上下移动，如果尺像与十字丝有相对的移动，即读数有改变，这一现象叫视差。其原因是尺像没有落在十字丝平面上。消除视差的方法是先调目镜调调焦螺旋使十字丝清晰，然后一边调节物镜调焦螺旋一边仔细观察，直到不再出现尺像和十字丝有相对移动为止，即尺像与十字丝在同一平面上。4.视线的精确整平粗平→精平每次读数前都需要重新使气泡符合5.读数用十字丝中间的横丝读取水准尺的读数。从尺上可直接读出米、分米和厘米数，并估读出毫米数，所以每个读数必须有四位数。读数方法示例二、自动安平水准仪的构造和使用(一)自动安平原理1.移动十字丝的方法2.移动像点的方法三、数字水准仪§2-4水准测量的方法一、水准...
