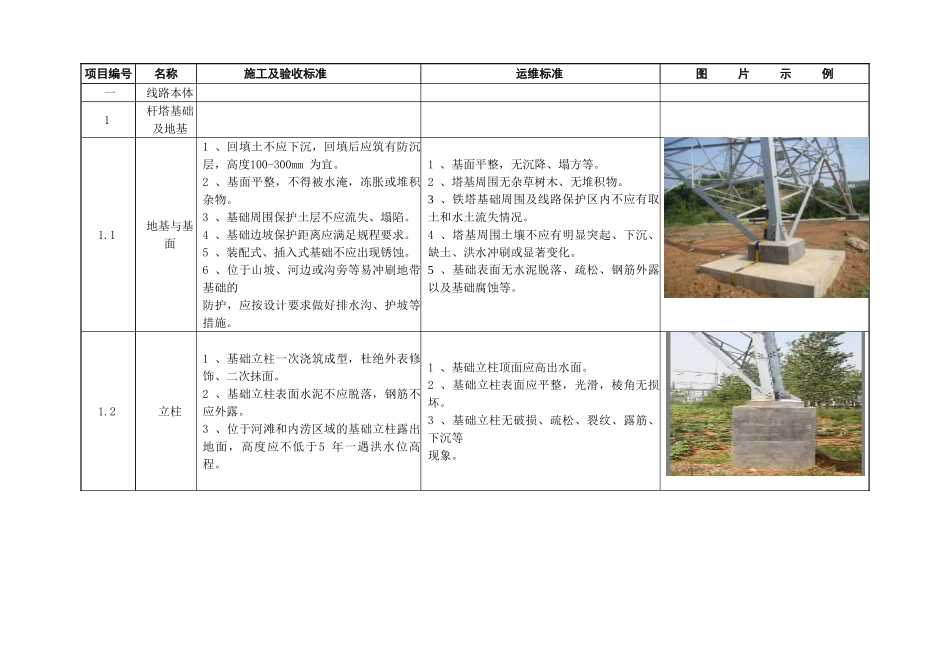

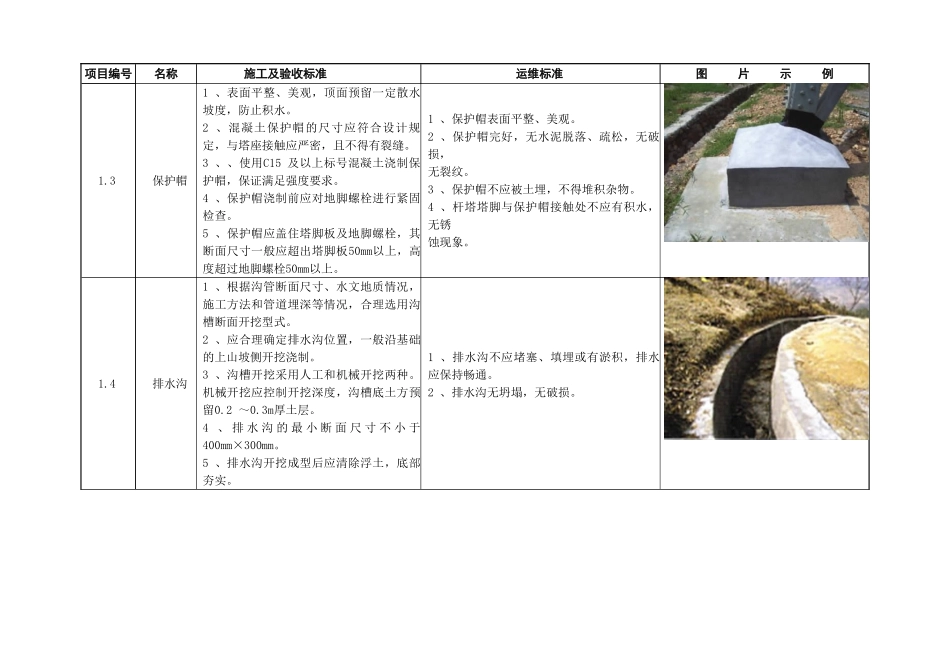

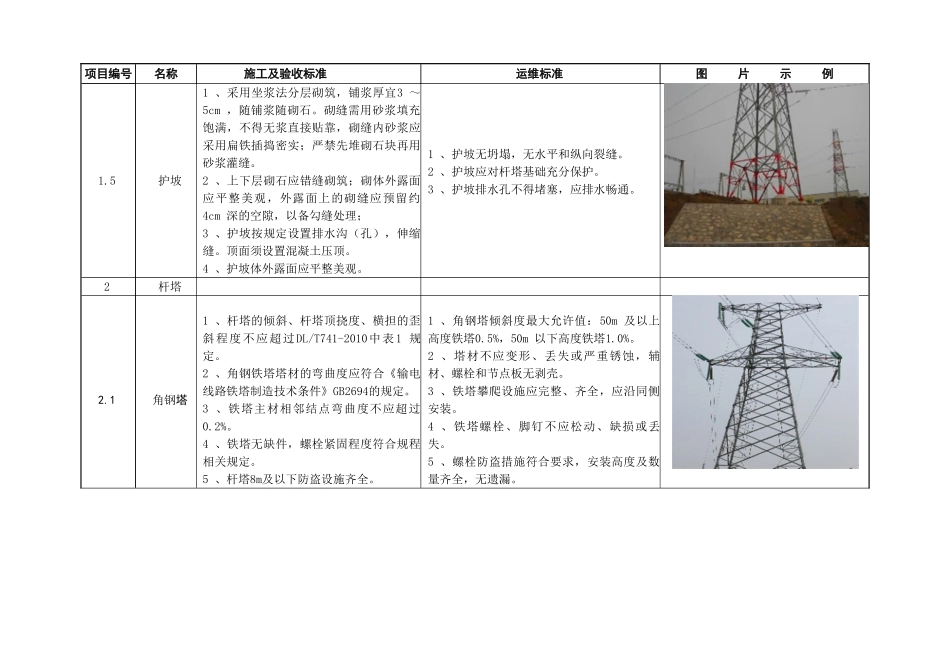

项目编号名称施工及验收标准运维标准图片示例一线路本体1杆塔基础及地基1.1地基与基面1、回填土不应下沉，回填后应筑有防沉层，高度100-300mm为宜。2、基面平整，不得被水淹，冻胀或堆积杂物。3、基础周围保护土层不应流失、塌陷。4、基础边坡保护距离应满足规程要求。5、装配式、插入式基础不应出现锈蚀。6、位于山坡、河边或沟旁等易冲刷地带基础的防护，应按设计要求做好排水沟、护坡等措施。1、基面平整，无沉降、塌方等。2、塔基周围无杂草树木、无堆积物。3、铁塔基础周围及线路保护区内不应有取土和水土流失情况。4、塔基周围土壤不应有明显突起、下沉、缺土、洪水冲刷或显著变化。5、基础表面无水泥脱落、疏松、钢筋外露以及基础腐蚀等。1.2立柱1、基础立柱一次浇筑成型，杜绝外表修饰、二次抹面。2、基础立柱表面水泥不应脱落，钢筋不应外露。3、位于河滩和内涝区域的基础立柱露出地面，高度应不低于5年一遇洪水位高程。1、基础立柱顶面应高出水面。2、基础立柱表面应平整，光滑，棱角无损坏。3、基础立柱无破损、疏松、裂纹、露筋、下沉等现象。项目编号名称施工及验收标准运维标准图片示例1.3保护帽1、表面平整、美观，顶面预留一定散水坡度，防止积水。2、混凝土保护帽的尺寸应符合设计规定，与塔座接触应严密，且不得有裂缝。3、、使用C15及以上标号混凝土浇制保护帽，保证满足强度要求。4、保护帽浇制前应对地脚螺栓进行紧固检查。5、保护帽应盖住塔脚板及地脚螺栓，其断面尺寸一般应超出塔脚板50mm以上，高度超过地脚螺栓50mm以上。1、保护帽表面平整、美观。2、保护帽完好，无水泥脱落、疏松，无破损，无裂纹。3、保护帽不应被土埋，不得堆积杂物。4、杆塔塔脚与保护帽接触处不应有积水，无锈蚀现象。1.4排水沟1、根据沟管断面尺寸、水文地质情况，施工方法和管道埋深等情况，合理选用沟槽断面开挖型式。2、应合理确定排水沟位置，一般沿基础的上山坡侧开挖浇制。3、沟槽开挖采用人工和机械开挖两种。机械开挖应控制开挖深度，沟槽底土方预留0.2～0.3m厚土层。4、排水沟的最小断面尺寸不小于400mm×300mm。5、排水沟开挖成型后应清除浮土，底部夯实。1、排水沟不应堵塞、填埋或有淤积，排水应保持畅通。2、排水沟无坍塌，无破损。项目编号名称施工及验收标准运维标准图片示例1.5护坡1、采用坐浆法分层砌筑，铺浆厚宜3～5cm，随铺浆随砌石。砌缝需用砂浆填充饱满，不得无浆直接贴靠，砌缝内砂浆应采用扁铁插捣密实；严禁先堆砌石块再用砂浆灌缝。2、上下层砌石应错缝砌筑；砌体外露面应平整美观，外露面上的砌缝应预留约4cm深的空隙，以备勾缝处理；3、护坡按规定设置排水沟（孔），伸缩缝。顶面须设置混凝土压顶。4、护坡体外露面应平整美观。1、护坡无坍塌，无水平和纵向裂缝。2、护坡应对杆塔基础充分保护。3、护坡排水孔不得堵塞，应排水畅通。2杆塔2.1角钢塔1、杆塔的倾斜、杆塔顶挠度、横担的歪斜程度不应超过DL/T741-2010中表1规定。2、角钢铁塔塔材的弯曲度应符合《输电线路铁塔制造技术条件》GB2694的规定。3、铁塔主材相邻结点弯曲度不应超过0.2%。4、铁塔无缺件，螺栓紧固程度符合规程相关规定。5、杆塔8m及以下防盗设施齐全。1、角钢塔倾斜度最大允许值：50m及以上高度铁塔0.5%，50m以下高度铁塔1.0%。2、塔材不应变形、丢失或严重锈蚀，辅材、螺栓和节点板无剥壳。3、铁塔攀爬设施应完整、齐全，应沿同侧安装。4、铁塔螺栓、脚钉不应松动、缺损或丢失。5、螺栓防盗措施符合要求，安装高度及数量齐全，无遗漏。项目编号名称施工及验收标准运维标准图片示例2.2混凝土电杆1、普通混凝土电杆及构件不得有纵向裂缝，横向裂缝宽度不得超过0.1mm。2、混凝土电杆内、外表面均不得露筋，内表面混凝土不应有塌落。3、钢板圈焊口处内壁的混凝土端面与焊口处距离不得小于10mm。钢圈连接的混凝土电杆焊接应符合规范要求。4、钢筋混凝土电杆直线杆塔倾斜度最大允许值1.5%，横担歪斜最大允许值1.0%。5、端部倾斜用90角度尺及150mm长钢直尺测量，精确至1mm。6、混凝土电杆上端应封堵。设计无特殊要求时，下端不封堵，放水孔应打通。7、以抱箍连接的叉梁其上端抱箍组装...
