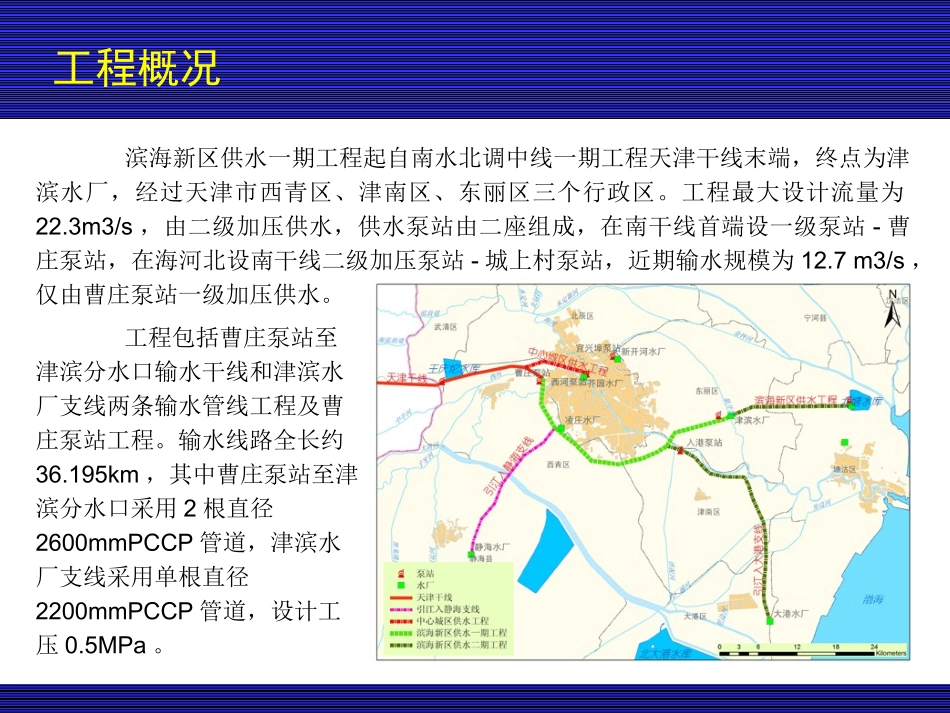

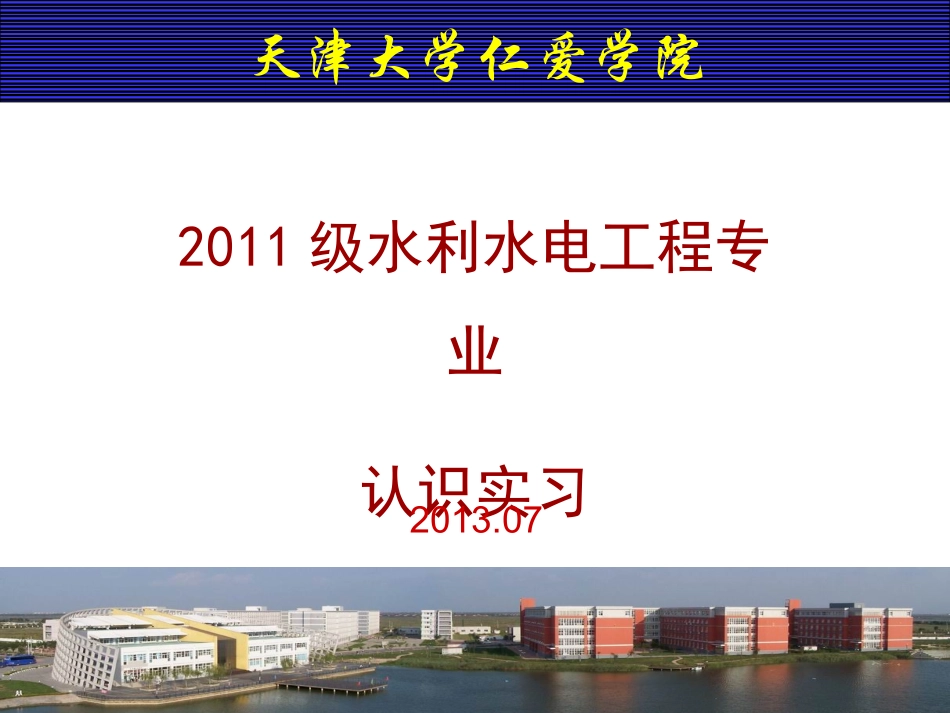

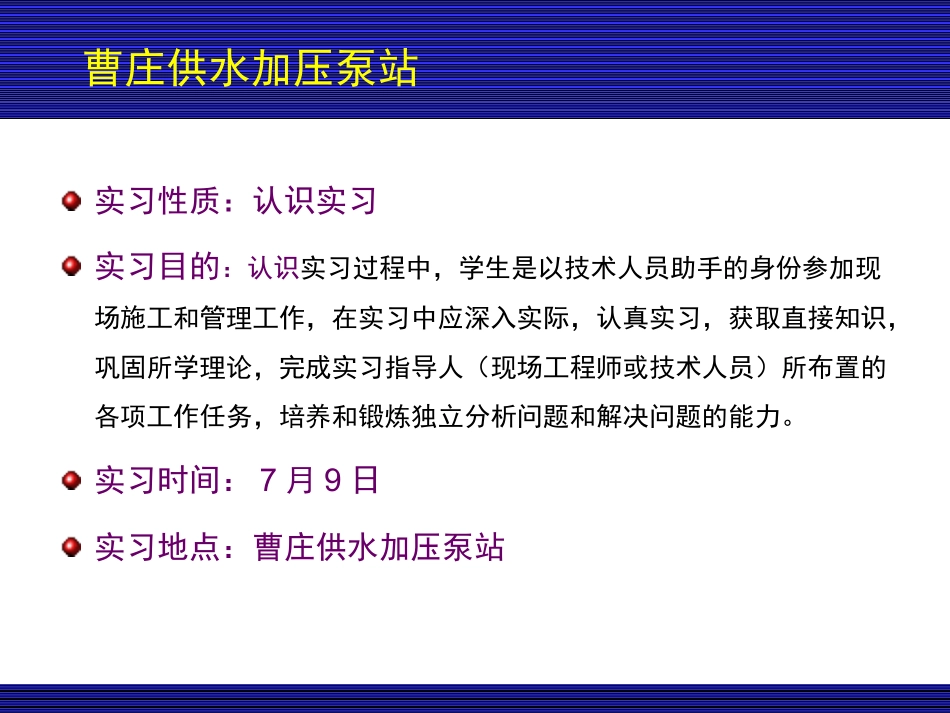

天津大学仁爱学院2011级水利水电工程专业认识实习2013.07曹庄供水加压泵站实习性质：认识实习实习目的：认识实习过程中，学生是以技术人员助手的身份参加现场施工和管理工作，在实习中应深入实际，认真实习，获取直接知识，巩固所学理论，完成实习指导人（现场工程师或技术人员）所布置的各项工作任务，培养和锻炼独立分析问题和解决问题的能力。实习时间：7月9日实习地点：曹庄供水加压泵站工程概况滨海新区供水一期工程起自南水北调中线一期工程天津干线末端，终点为津滨水厂，经过天津市西青区、津南区、东丽区三个行政区。工程最大设计流量为22.3m3/s，由二级加压供水，供水泵站由二座组成，在南干线首端设一级泵站-曹庄泵站，在海河北设南干线二级加压泵站-城上村泵站，近期输水规模为12.7m3/s，仅由曹庄泵站一级加压供水。工程包括曹庄泵站至津滨分水口输水干线和津滨水厂支线两条输水管线工程及曹庄泵站工程。输水线路全长约36.195km，其中曹庄泵站至津滨分水口采用2根直径2600mmPCCP管道，津滨水厂支线采用单根直径2200mmPCCP管道，设计工压0.5MPa。工程概况曹庄泵站占地面积约182.3亩，由调节池、主厂房、副厂房（设变频器室、辅机控制、低压配电室、控制室、实验平台、设备检修间等功能房间）、变电站、综合楼及其它附属用房等组成。曹庄泵站根据工程最大设计流量22.3m3/s进行土建设计，按照近期小流量12.7m3/s配置机电设备。泵房共设8个泵位，一期装设6台水泵机组，运行方式为4用2备，配套电机功率1250kW，远期装设8台水泵机组，运行方式为6用2备，配套电机功率2250kW。施工总平面布置现场施工的总平面布置应该根据招标文件要求及建管单位提供的条件，本着有利生产、方便生活、易于管理的原则，合理布置施工临时设施、施工交通、施工用电、施工供水、施工供风、施工照明、通讯等。根据工程施工需要，布置临时设施有：砼搅拌场、预制场、钢木加工厂、施工机械修配厂、职工宿舍、办公区、文化娱乐室、综合仓库等。在施工图纸征地线范围内布置上述临时设施及场内临时道路。具体布置见图总平面布置（右）。参加实习的同学应该认真留意观察现场施工布置，结合自己的专业知识认真思考，为以后参加水利施工提供方便。进水池10.0接外环河泵站调节池进水闸主副厂房泵站调节池生活办公区外环河外环河外环河泵站调节池元宝路桥搅拌站施工总平面图阜锦路阜锦桥作业人工生活区现场仓库接阜盛路进场道路二期钢木加工场循环路循环路循环路接进水闸厂房钢结构拼装场施工机械修配厂主要施工项目1、施工导流、围堰及防水2、基础防渗及地基加固工程3、土方工程施工4、混凝土工程5、桥梁与道路工程6、砌体工程7、屋面、建筑与装修8、压力管道安装9、水泵及辅助设备安装10、金属结构制造及安装11、电气设备安装12、暖通及给排水13、厂区及其附属工程施工导流、围堰及防水根据建筑物施工要求，本工程选择导流方案如下：对于溢流堰部分，采用填土围堰，半幅截断外环河的方式完成外环河导流；对于阜锦桥部分，根据在河中心设计布置了两排灌注桩的实际情况，采取钢板桩箱式围堰的方法解决，在外环河内将两排灌注桩位置采用钢板桩封闭，随后在其上布置施工平台，不影响外环河正常过流。围堰和导流施工时间选择在2012年3月~5月枯水期进行，以便于尽量减少过流压力。溢流堰围堰采用土围堰进行施工，具体布置如右图，围堰高度超过外环河深度0.5m，按照3.5m考虑。围堰顶宽3m，坡度1：1.5，底宽13.5m，围堰长度105m，土方填筑3675m3。平面布置图剖面图基础防渗及地基加固工程本工程基础防渗工程的结构形式为水泥土搅拌桩防渗墙（水泥掺量20%）。地基加固工程包括混凝土灌注桩、水泥搅拌桩复合地基（水泥掺量15%）和换填碎石土等。其中，调节池四周采用水泥搅拌桩围封进行防渗和地基地震液化处理，进水池、主副厂房、导流墙、综合楼基础、变电站基础和阜锦桥基础采用灌注桩基础，调节池采用水泥搅拌桩复合地基，进出水口钢管采用换填碎石土基础。a:钻孔就位b:喷浆预搅下沉c:到达设计孔深d:钻机提升e:提升完成f:重复喷浆搅拌下沉g:重复提升h：重复提升成桩工艺流程示意图防渗水泥搅拌桩桩径为Φ600mm，除...
