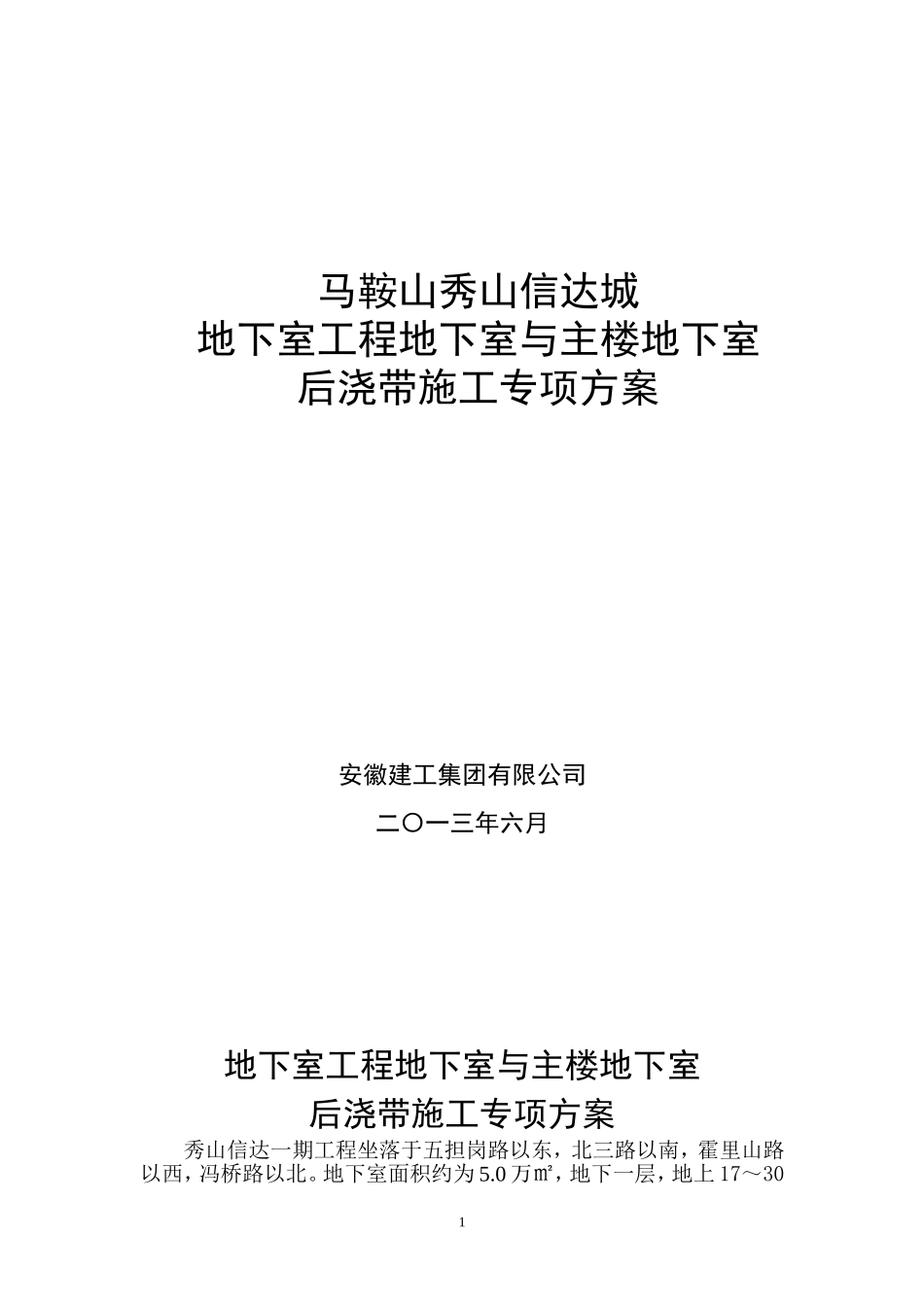

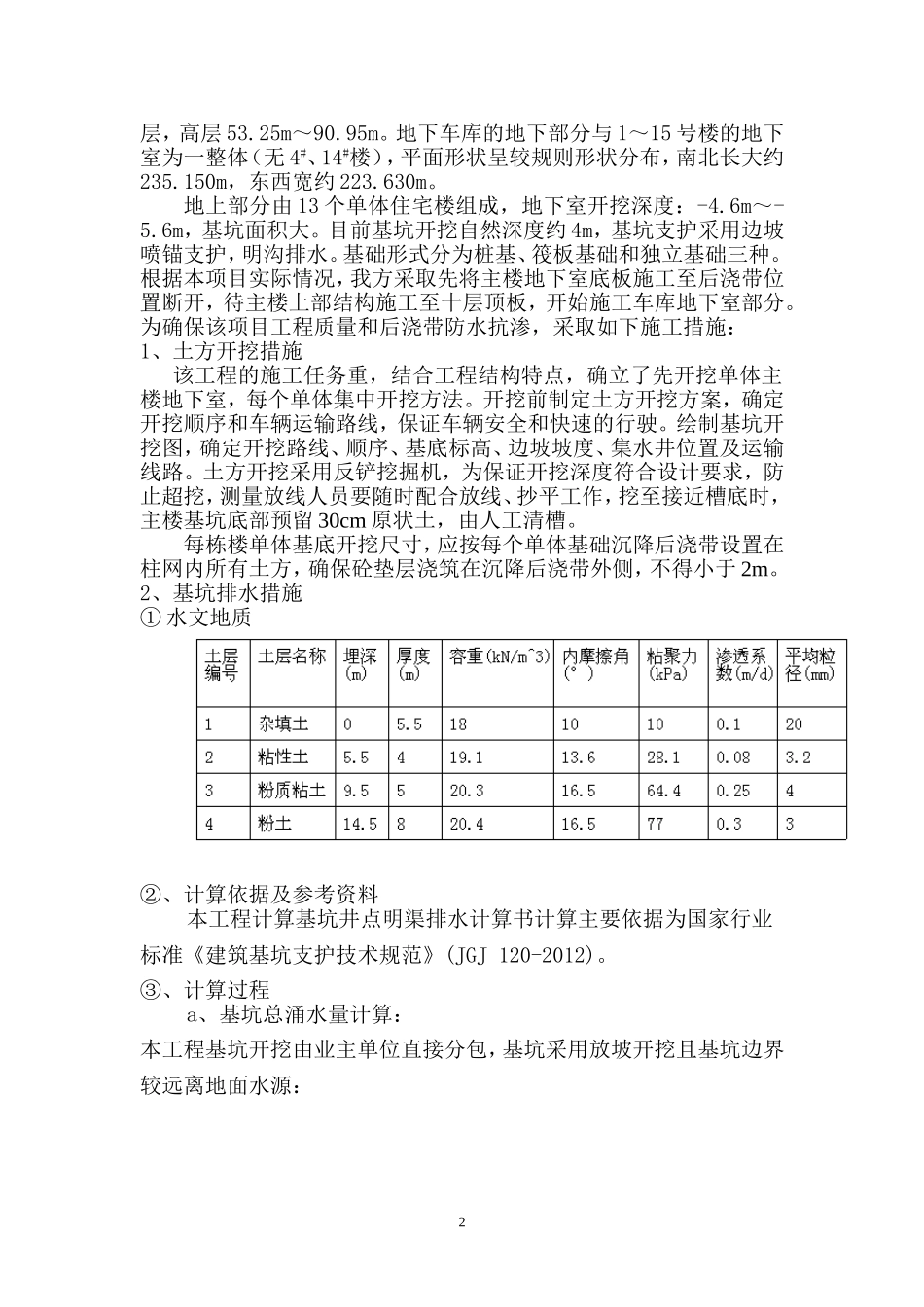

马鞍山秀山信达城地下室工程地下室与主楼地下室后浇带施工专项方案安徽建工集团有限公司二〇一三年六月地下室工程地下室与主楼地下室后浇带施工专项方案秀山信达一期工程坐落于五担岗路以东，北三路以南，霍里山路以西，冯桥路以北。地下室面积约为5.0万㎡，地下一层，地上17～301层，高层53.25m～90.95m。地下车库的地下部分与1～15号楼的地下室为一整体（无4#、14#楼），平面形状呈较规则形状分布，南北长大约235.150m，东西宽约223.630m。地上部分由13个单体住宅楼组成，地下室开挖深度：-4.6m～-5.6m，基坑面积大。目前基坑开挖自然深度约4m，基坑支护采用边坡喷锚支护，明沟排水。基础形式分为桩基、筏板基础和独立基础三种。根据本项目实际情况，我方采取先将主楼地下室底板施工至后浇带位置断开，待主楼上部结构施工至十层顶板，开始施工车库地下室部分。为确保该项目工程质量和后浇带防水抗渗，采取如下施工措施：1、土方开挖措施该工程的施工任务重，结合工程结构特点，确立了先开挖单体主楼地下室，每个单体集中开挖方法。开挖前制定土方开挖方案，确定开挖顺序和车辆运输路线，保证车辆安全和快速的行驶。绘制基坑开挖图，确定开挖路线、顺序、基底标高、边坡坡度、集水井位置及运输线路。土方开挖采用反铲挖掘机，为保证开挖深度符合设计要求，防止超挖，测量放线人员要随时配合放线、抄平工作，挖至接近槽底时，主楼基坑底部预留30cm原状土，由人工清槽。每栋楼单体基底开挖尺寸，应按每个单体基础沉降后浇带设置在柱网内所有土方，确保砼垫层浇筑在沉降后浇带外侧，不得小于2m。2、基坑排水措施①水文地质②、计算依据及参考资料本工程计算基坑井点明渠排水计算书计算主要依据为国家行业标准《建筑基坑支护技术规范》(JGJ120-2012)。③、计算过程a、基坑总涌水量计算：本工程基坑开挖由业主单位直接分包，基坑采用放坡开挖且基坑边界较远离地面水源：2k为渗透系数，取土层参数表中各层的平均值k=0.092；H为含水层厚度(m)；S为基坑水位降深(m),S=D-dw+sw；=8－2＋1=7mr0为基坑等效半径(m)；r0=(A/π)1/2=(1500/3.14)1/2=21.851mR为基坑外降水影响距离(m)；R=2S(kH)1/2=2×7×(0.092×11)1/2=14.101m通过以上计算得基坑总涌水量Q=1.366×0.092×(2×11-7)×7/log(1+14.101/21.851)=61.17m3。b、水泵选择：排水所用水泵总功率按下式计算：N=K1QH1/75η1η2K1为安全系数，取2；Q为基坑涌水量，Q=61.168m3；H1为包括扬水、吸水及各种阻力造成的水头损失在内的总高度(m)，H1=8m；η1为水泵系数，取0.4；η2为动力机械系数，取0.8。选用水泵的总功率N=2×61.168×8/(75×0.4×0.8)=40.78kW。3根据国家行业标准《建筑基坑支护技术规范》(JGJ120-2012)要求，本工程井点明渠排水法应满足以下要求：a、排水沟和集水井宜布置在建筑基础边净距0.4m以外，排水沟边缘离开边坡坡脚不应小于0.3m；在基坑四角或每隔30～40m应设一个集水井。b、排水沟底面应比挖土面低0.3～0.4m，集水井底面应比沟底面低0.5m以上。c、集水明排法适用于地下水位较低的地区，且基坑降水深度不宜超过5m，土体渗透系数不大于20m/d的区域。明渠部位在基础施工完毕回填土方前，用级配碎石填满，表面均匀撒细沙，形成盲沟。使得回土完成后，地下水可通过级配碎石之间空隙排至集水井。在确定回土前一周，将集水井砌筑至比室外土面高20cm处，再回填土方。2、降水抗浮控制措施地下室地基土的构成层序自上而下为：①层杂填土层厚0.30m～10.7m。此层主要为新近回填土，属于固结高压缩性土。②层粉质粘土厚0.50m～7.6m。此层土层属于欠固结高压缩性土。③-1层粘土厚为2.20～7.80m。此层土层属于中等压缩性土。④层强分化闪长岩。此层土层属于微压缩中风化较软岩。依据本工程地勘报告指出，该地下室基础地下水主要由大气降水、地表水渗入补给。该工程基坑支护采用喷锚支护，地库土方已全部开挖，目前预留1m原状土方。因先施工主楼，后施工地库，为避免主楼的荷载对地库基础产生影响，主楼施工时只挖除其下部土方，地库部分不挖，即可防止扰动和土壤膨胀、增大含水率，从而减少浮力，增加地库基础稳定性。而且图纸设计时...
