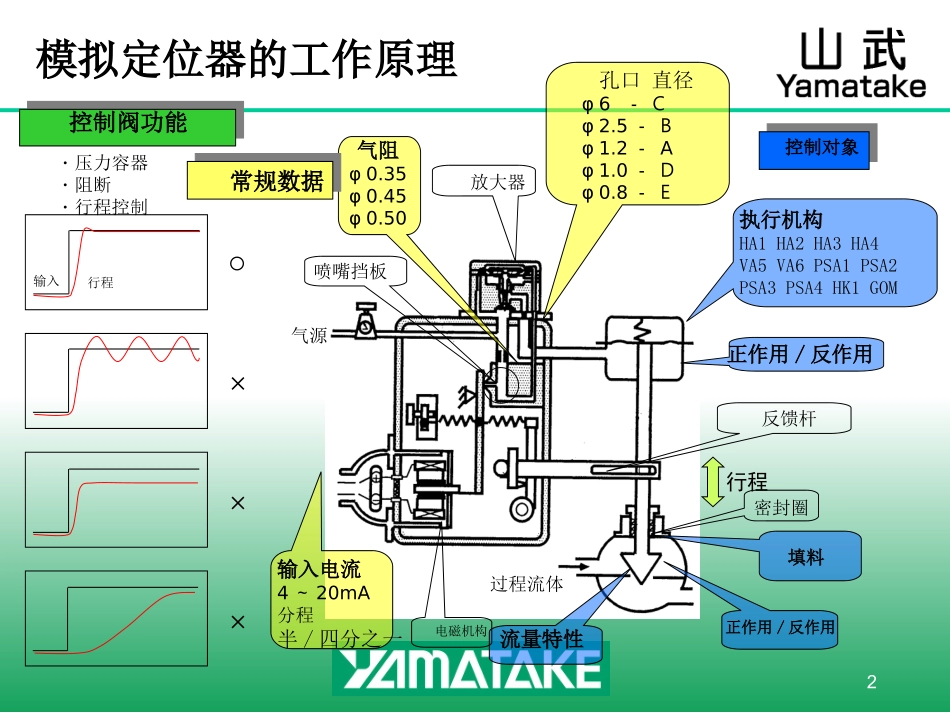

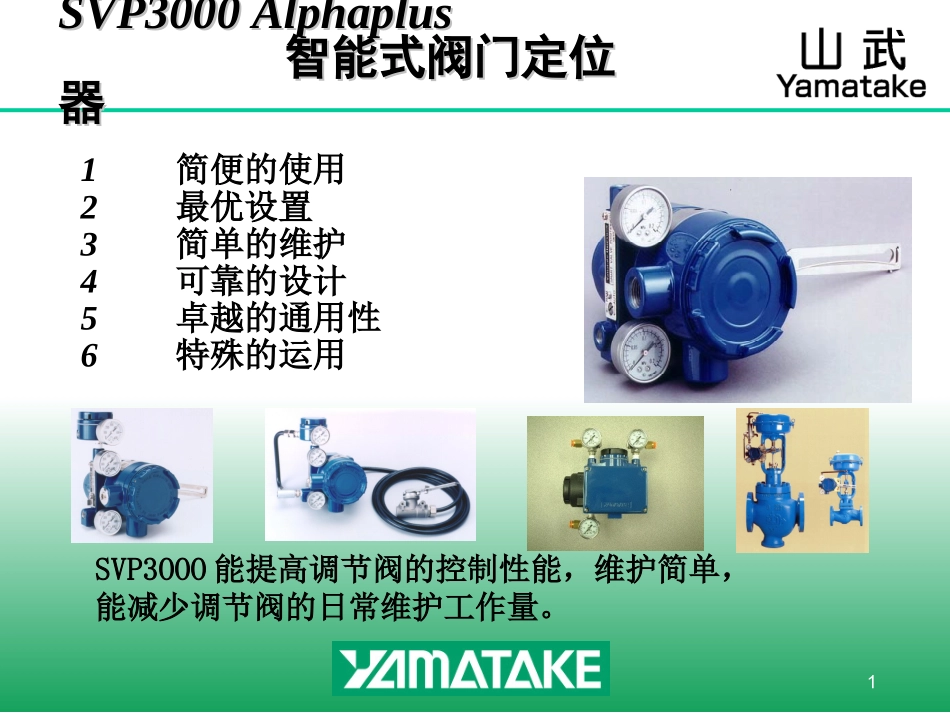

1SVP3000AlphaplusSVP3000Alphaplus智能式阀门定位智能式阀门定位器器1简便的使用2最优设置3简单的维护4可靠的设计5卓越的通用性6特殊的运用SVP3OOO能提高调节阀的控制性能，维护简单，能减少调节阀的日常维护工作量。2・压力容器・阻断・行程控制控制对象控制阀功能执行机构HA1HA2HA3HA4VA5VA6PSA1PSA2PSA3PSA4HK1GOM正作用/反作用填料正作用/反作用常规数据气阻φ0.35φ0.45φ0.50输入电流4～20mA分程半/四分之一○×××输入行程气源流量特性行程孔口直径φ6－Cφ2.5－Bφ1.2－Aφ1.0－Dφ0.8－E喷嘴挡板放大器反馈杆密封圈过程流体电磁机构模拟定位器的工作原理3智能阀门定位器AVP输入4～20mA外部输入空气泄漏弹簧旋转空气泄漏反馈杆磨损/损坏折断泄漏粘连泄漏过程流体・TCBM・诊断数字化信号处理流量特性PID放大器VTD角度传感器任务电流输入Ｘ－+电气转换模块SVP3000AlphaplusSVP3000Alphaplus智能式阀门定位器智能式阀门定位器4Plus1Plus1简单的使用简单的使用自动设置自动设置软件是一种全自动的配置程序。•仅用一把平头螺丝刀–无需手操器.–无需PC机.自/手转换开关(旁路开关)用于安装和校准•为了防止误操作而制作了一块保护板智能式就地通讯智能式就地通讯•校准•组态5Plus1Plus1简便的使用简便的使用自动设定自动设定自动设置软件是全自动配置程序.-零/量程调整-整定开始a.执行机构的尺寸b.填料的摩擦参数-执行机构的动作(正/反)-阀的上下限组态大约需要2～3分钟.无需手操器!!无需PC机!!仅需一把平头螺丝刀.顺时针旋转开关并保持3秒,自动设定开始.61.设定输入信号18mA作为自动设定的触发信号.2.顺时针旋转开关.3.保持3秒.自动设定开始!!根据执行机构的大小，运行过程大约2～3分钟Plus1Plus1简便的使用简便的使用自动设定自动设定78精度和性能的标准化自动设定人工设定转变成自动设定,无需PC机,简便的使用设定当前阀的规格,预防设置错误减少1.校准时间2.人工出错标准1.精度2.阀的性能Plus1Plus1简便的使用简便的使用自动设定自动设定9湿气不可能渗进容器.开关在雨天也能正确作业Plus1Plus1简便的使用简便的使用带有磁性的外部开关带有磁性的外部开关101.开关安装在SVP3000的右边.通过调节过滤减压阀的压力实现人工操作调节阀2.旋转开关盖露出开关.3.旋转开关到“Man”位置.Plus1Plus1简便的使用简便的使用自动自动//手动转换开手动转换开关关1112用Yamatake的手操器S-SFC实现校准与组态的通讯Plus1Plus1简便的使用简便的使用智能式就地通讯智能式就地通讯13Plus2Plus2最优设置最优设置用户自定义流量特性设置分程设置强制设定关闭14Plus2Plus2最优设置最优设置用户定义流量特性设置用户定义流量特性设置SVP3000有用户自定义流量特性.基本配置等百分比(EQ%)线性快开(QO)用S-SFC可改变基本配置.用户自定义带16点流量特性适合于-安装以后改变流量特性.-能改善球阀、旋转阀、隔膜阀流量控制、内在的流量特性..15Plus2Plus2最优设置最优设置行程设置行程设置最快、最简单的行程设置组态不需要改变机械部分.不需要机械结构.用S-SFC进行简单的量程设定.改变以后无需零点、量程调整.最快最简单的行程设定减少维修时间16Plus2Plus2最优设置最优设置强制设定关闭强制设定关闭在特定的输入信号下,切除给执行机构的压力信号,确保阀门的关闭特性.当工艺需要关闭阀门适宜于阀门-长期处于关闭状态-在振动和噪音状态下操作有一点麻烦17Plus3Plus3简单的维修简单的维修减少备件的总量自诊断喷嘴挡板清洁阀位监视18Plus3Plus3简单维修简单维修减少备件数量减少备件数量通过软件组态实现各种规格的改变,以减少备件总量.传统的阀门定位器至少需要4～7种不同的备件整机备件等百分比特性备件快开特性备件线性特性备件不需备件19Plus3Plus3简单的维修简单的维修自诊断自诊断SVP的自诊断程序能正确快速地判断调节阀的故障.MessageDescriptionLOIINTheinputvalueistoolowSHUTONPositiveseatingconditionHI/LOEPMOUTNoairsuppliedValveisshutoffValvestemisstickingNozzlecloggingRestrictioncloggingEXTZEROACTIVEExternalzero/spanadjustmentinprogressOVERTEMPAmbienttemperatureisoutofli...
