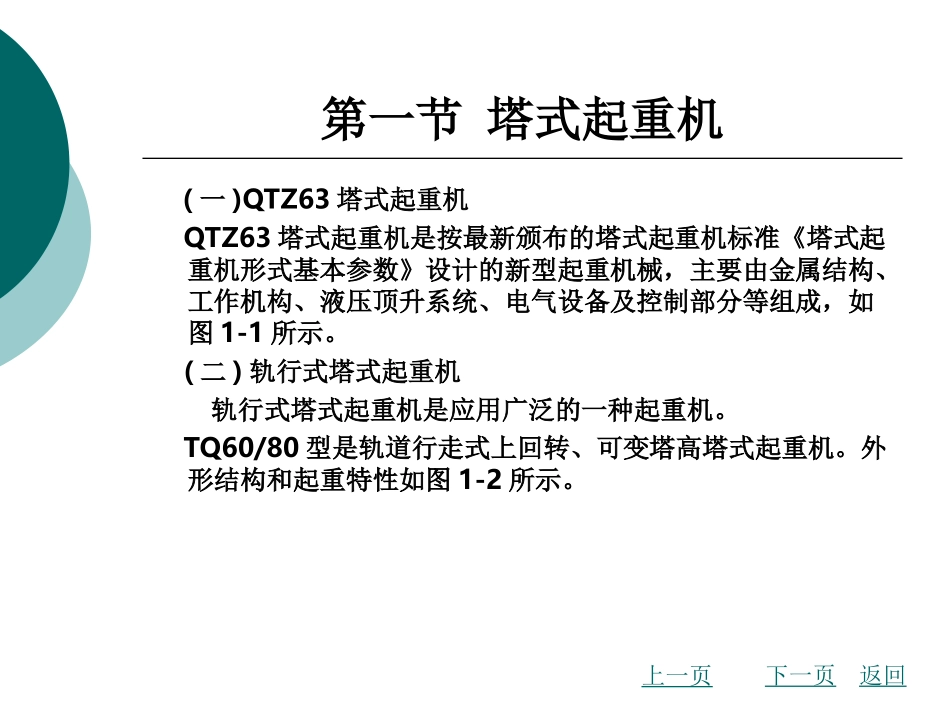

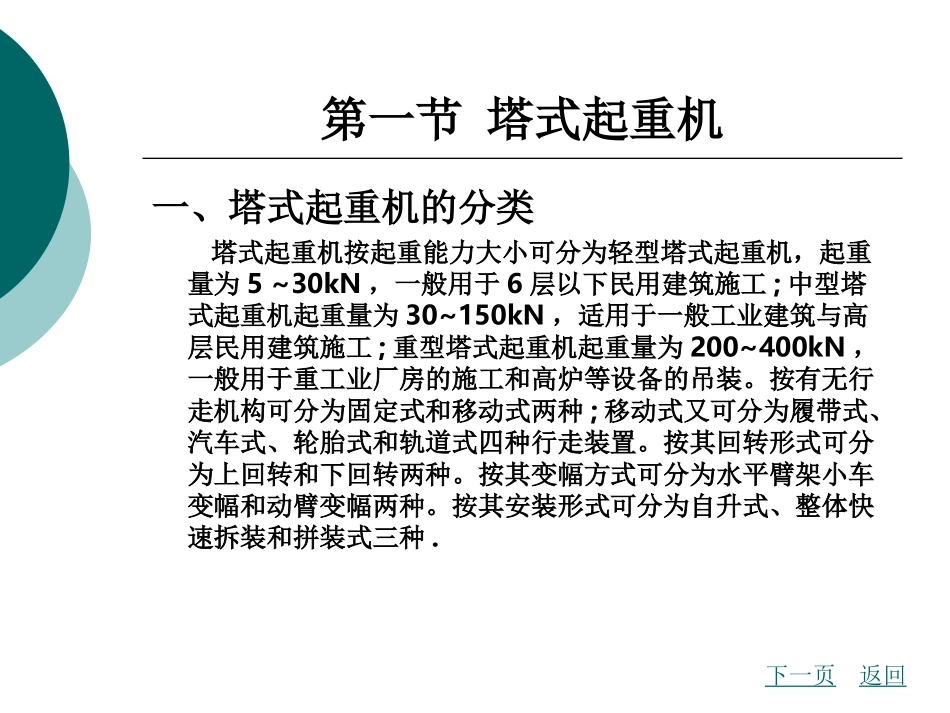

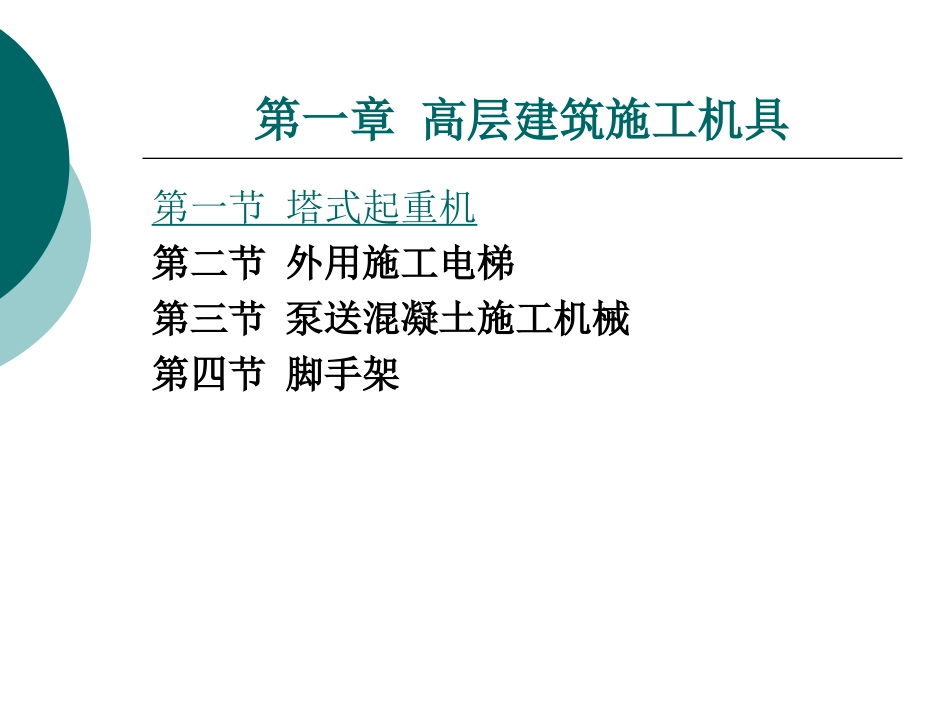

第一章高层建筑施工机具第一节塔式起重机第二节外用施工电梯第三节泵送混凝土施工机械第四节脚手架第一节塔式起重机一、塔式起重机的分类塔式起重机按起重能力大小可分为轻型塔式起重机，起重量为5~30kN，一般用于6层以下民用建筑施工;中型塔式起重机起重量为30~150kN，适用于一般工业建筑与高层民用建筑施工;重型塔式起重机起重量为200~400kN，一般用于重工业厂房的施工和高炉等设备的吊装。按有无行走机构可分为固定式和移动式两种;移动式又可分为履带式、汽车式、轮胎式和轨道式四种行走装置。按其回转形式可分为上回转和下回转两种。按其变幅方式可分为水平臂架小车变幅和动臂变幅两种。按其安装形式可分为自升式、整体快速拆装和拼装式三种.下一页返回第一节塔式起重机(一)QTZ63塔式起重机QTZ63塔式起重机是按最新颁布的塔式起重机标准《塔式起重机形式基本参数》设计的新型起重机械，主要由金属结构、工作机构、液压顶升系统、电气设备及控制部分等组成，如图1-1所示。(二)轨行式塔式起重机轨行式塔式起重机是应用广泛的一种起重机。TQ60/80型是轨道行走式上回转、可变塔高塔式起重机。外形结构和起重特性如图1-2所示。下一页返回上一页第一节塔式起重机(三)附着式塔式起重机附着式塔式起重机是固定在建筑物近旁的钢筋混凝土基础上，借助于锚固支杆附着在建筑物结构上的起重机，如图1-3所示。(四)爬升式塔式起重机爬升式塔式起重机是一种安装在建筑物内部(电梯井或特设开间)结构上梁和爬升系统或上、下爬升枢架和爬升系统自身爬升的起重机械，一般每隔一次。这种起重机主要用于高层建筑施工中。，借助套架托1一2层楼爬升。下一页返回上一页第一节塔式起重机二、塔式起重机性能指标(1)下回转快速拆装塔式起重机主要技术性能。(2)上回转自升塔式起重机的主要技术性能。下一页返回上一页第一节塔式起重机三塔式起重机安全操作(1)起重机的轨道基础应符合要求。(2)起重机的混凝土基础应符合要求。(3)起重机的轨道基础或混凝土基础应验收合格后，方可使用。(4)起重机的轨道基础两旁、混凝土基础周围应修筑边坡和排水设施，并应与基坑保持一定安全距离。(5)起重机的金属结构、轨道及所有电气设备的金属外壳，应有可靠的接地装置，接地电阻不应大于4欧姆。下一页返回上一页第一节塔式起重机(6)起重机的拆装必须由取得建设行政主管部门颁发的拆装资质证书的专业队进行，并应有技术和安全人员在场监护。(7)起重机拆装前，应按照出厂有关规定，编制拆装作业方法、质量要求和安全技术措施，经企业技术负责人审批后，作为拆装作业技术方案，并向全体作业人员交底。(8)拆装作业前检查项目应符合要求。(9)起重机的拆装作业应在自天进行。当遇大风、浓雾和雨雪等恶劣天气时，应停止作业。(10)指挥人员应熟悉拆装作业方案，遵守拆装工艺和操作规程，使用明确的指挥信号进行指挥。所有参与拆装作业的人员，都应听从指挥，如发现指挥信号不清或有错误时，应停止作业，待联系清楚后再进行。下一页返回上一页第一节塔式起重机(11)拆装人员在进人工作现场时，应穿戴安全保护用品，高处作业时应系好安全带，熟悉并认真执行拆装工艺和操作规程，当发现异常情况或疑难问题时，应及时向技术负责人反映，不得自行其是，应防止处理不当而造成事故。(12)在拆装上回转、小车变幅的起重臂时，应根据出厂说明书的拆装要求进行，并应保持起重机的平衡。(13)采用高强度螺栓连接的结构，应使用原厂制造的连接螺栓，自制螺栓应有质量合格的检验证明，否则不得使用。连接螺栓时，应采用扭矩扳手或专用扳手，并应按装配技术要求拧紧。下一页返回上一页第一节塔式起重机(14)在拆装作业过程中，当遇天气剧变、突然停电、机械故障等意外情况，短时间不能继续作业时，必须使已拆装的部位达到稳定状态并固定牢靠，经检查确认无隐患后，方可停止作业。(15)安装起重机时，必须将大车行走缓冲止挡器和限位开关碰块安装牢固可靠，并应将各部位的栏杆、平台、扶杆、护圈等安全防护装置装齐。(16)在拆除因损坏或其他原因而不能用正常方法拆卸的起重机时，必须按照技术部门批准的安全拆卸方案进行。下一页返回上一页第一节塔式起...
