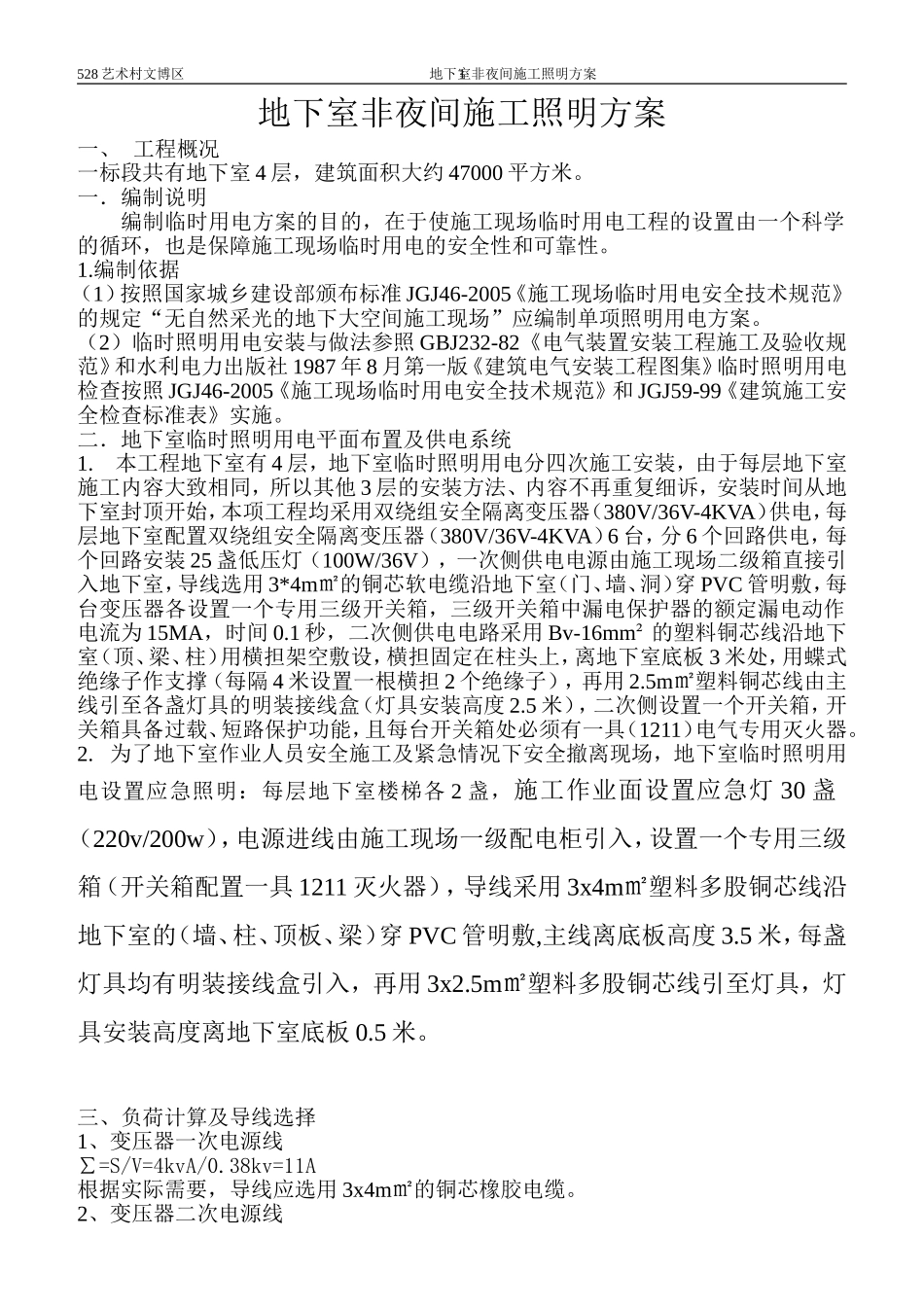

1528艺术村文博区地下室非夜间施工照明方案地下室非夜间施工照明方案一、工程概况一标段共有地下室4层，建筑面积大约47000平方米。一．编制说明编制临时用电方案的目的，在于使施工现场临时用电工程的设置由一个科学的循环，也是保障施工现场临时用电的安全性和可靠性。1.编制依据（1）按照国家城乡建设部颁布标准JGJ46-2005《施工现场临时用电安全技术规范》的规定“无自然采光的地下大空间施工现场”应编制单项照明用电方案。（2）临时照明用电安装与做法参照GBJ232-82《电气装置安装工程施工及验收规范》和水利电力出版社1987年8月第一版《建筑电气安装工程图集》临时照明用电检查按照JGJ46-2005《施工现场临时用电安全技术规范》和JGJ59-99《建筑施工安全检查标准表》实施。二．地下室临时照明用电平面布置及供电系统1.本工程地下室有4层，地下室临时照明用电分四次施工安装，由于每层地下室施工内容大致相同，所以其他3层的安装方法、内容不再重复细诉，安装时间从地下室封顶开始，本项工程均采用双绕组安全隔离变压器（380V/36V-4KVA）供电，每层地下室配置双绕组安全隔离变压器（380V/36V-4KVA）6台，分6个回路供电，每个回路安装25盏低压灯（100W/36V），一次侧供电电源由施工现场二级箱直接引入地下室，导线选用3*4m㎡的铜芯软电缆沿地下室（门、墙、洞）穿PVC管明敷，每台变压器各设置一个专用三级开关箱，三级开关箱中漏电保护器的额定漏电动作电流为15MA，时间0.1秒，二次侧供电电路采用Bv-16mm²的塑料铜芯线沿地下室（顶、梁、柱）用横担架空敷设，横担固定在柱头上，离地下室底板3米处，用蝶式绝缘子作支撑（每隔4米设置一根横担2个绝缘子），再用2.5m㎡塑料铜芯线由主线引至各盏灯具的明装接线盒（灯具安装高度2.5米），二次侧设置一个开关箱，开关箱具备过载、短路保护功能，且每台开关箱处必须有一具（1211）电气专用灭火器。2.为了地下室作业人员安全施工及紧急情况下安全撤离现场，地下室临时照明用电设置应急照明：每层地下室楼梯各2盏，施工作业面设置应急灯30盏（220v/200w），电源进线由施工现场一级配电柜引入，设置一个专用三级箱（开关箱配置一具1211灭火器），导线采用3x4m㎡塑料多股铜芯线沿地下室的（墙、柱、顶板、梁）穿PVC管明敷,主线离底板高度3.5米，每盏灯具均有明装接线盒引入，再用3x2.5m㎡塑料多股铜芯线引至灯具，灯具安装高度离地下室底板0.5米。三、负荷计算及导线选择1、变压器一次电源线∑=S/V=4kvA/0.38kv=11A根据实际需要，导线应选用3x4m㎡的铜芯橡胶电缆。2、变压器二次电源线2528艺术村文博区地下室非夜间施工照明方案∑=S/V=4kvA/0.36kv=111A根据实际需要选用BV-16m㎡的塑料铜芯线。3、变压器负荷计算单回路照明灯具总和：P=2.5KW功率因数cosб=1tgб=需要系数£=1Pc=2.5KMɑ1=2.5kwQc=Pctg=2.5x0=0S=√Pc²+Qc=√2.5²+0²=2.5KVA变压器的功率因数为cosб=0.7S=2.5÷0.7=3.6KVA根据需要：变压器选用380V/36V-4KVA四、安全技术措施1、地下室作业临时照明用电必须配置专用三级箱为照明变压器供电，三级箱具备漏电、过载、短路保护功能、漏电保护器的额定动作电流为15MA，时间0.1秒2、变压器外壳必须做保护措接零和重复接地，其保护零线截面与一次供电相线等同，与施工现场临时用电系统的专用保护零线连接，其重复接地电阻≤4Ω。3，必须在地下室楼梯通道口，主要施工作业面合理设置应急照明灯具，应急电源为220V，由施工现场一级柜引入，应急灯具安装高度距地面0.5米,36V安全电压的灯具2.5米。4、照明变压器必须使用双绕组型，严禁使用自藕变压器，照明系统中每一个单相回路上的灯具数置不易超过25个。5、地下室临时照明用电的设置、安装、防护、使用与维修必须符合JGJ46—2005《施工现场临时用电安全技术规范》的要求。6、做好临时照明用电的巡视、检修记录、记载巡视、检查、维修的时间、地点、设备、内容、处理结果以及检查、维修人员。安装、维修或拆除临时照明用电工程，必须由持证电工完成。变压器处应设“有电危险”的警示标志。五、电气防火措施1、每台变压器处必须设置一组合格的专用灭火器材（1211灭火器）。2、合理配...
