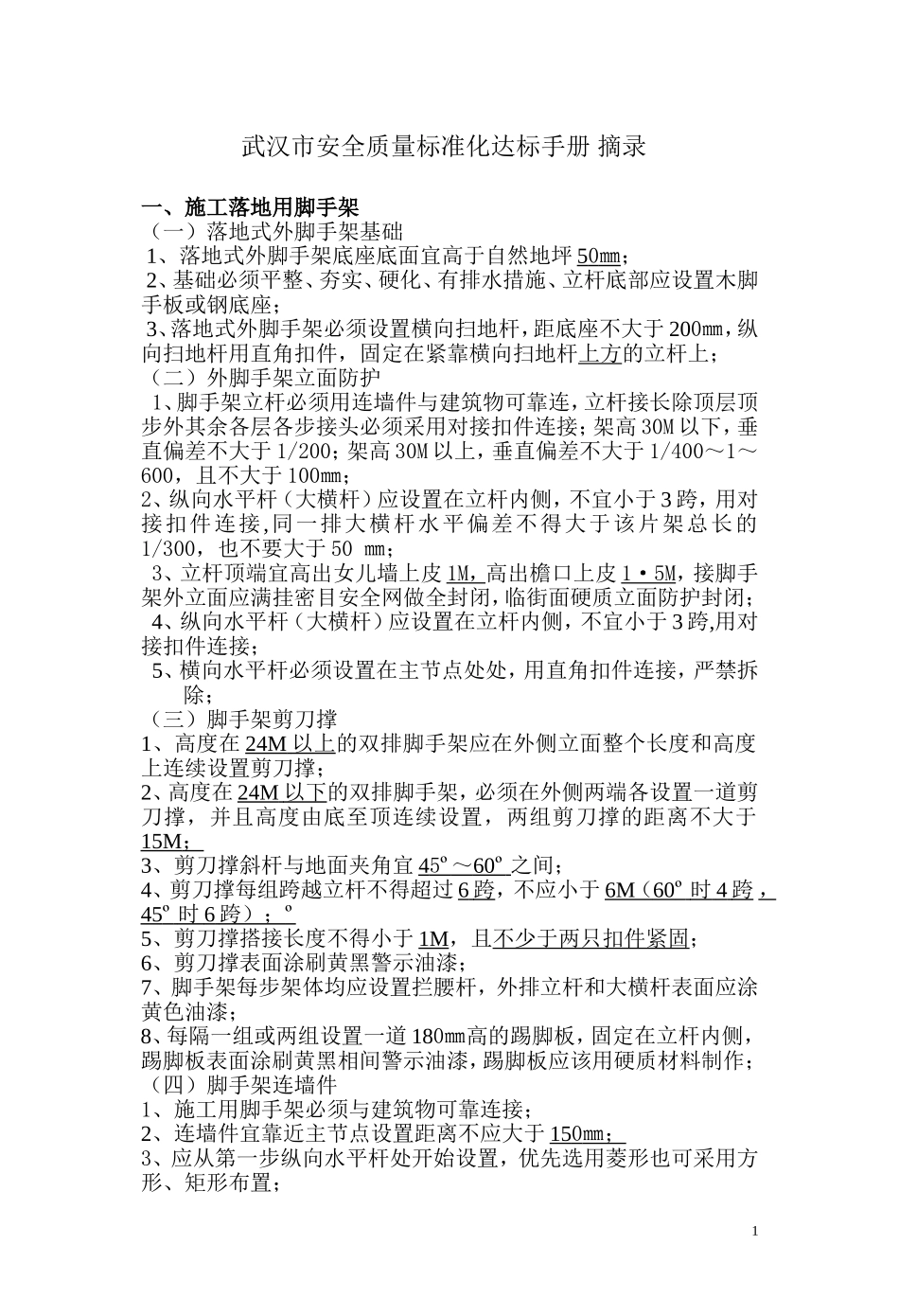

武汉市安全质量标准化达标手册摘录一、施工落地用脚手架（一）落地式外脚手架基础1、落地式外脚手架底座底面宜高于自然地坪50㎜；2、基础必须平整、夯实、硬化、有排水措施、立杆底部应设置木脚手板或钢底座；3、落地式外脚手架必须设置横向扫地杆，距底座不大于200㎜，纵向扫地杆用直角扣件，固定在紧靠横向扫地杆上方的立杆上；（二）外脚手架立面防护1、脚手架立杆必须用连墙件与建筑物可靠连，立杆接长除顶层顶步外其余各层各步接头必须采用对接扣件连接；架高30M以下，垂直偏差不大于1/200；架高30M以上，垂直偏差不大于1/400～1～600，且不大于100㎜；2、纵向水平杆（大横杆）应设置在立杆内侧，不宜小于3跨，用对接扣件连接,同一排大横杆水平偏差不得大于该片架总长的1/300，也不要大于50㎜；3、立杆顶端宜高出女儿墙上皮1M，高出檐口上皮1·5M，接脚手架外立面应满挂密目安全网做全封闭，临街面硬质立面防护封闭；4、纵向水平杆（大横杆）应设置在立杆内侧，不宜小于3跨,用对接扣件连接；5、横向水平杆必须设置在主节点处处，用直角扣件连接，严禁拆除；（三）脚手架剪刀撑1、高度在24M以上的双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑；2、高度在24M以下的双排脚手架，必须在外侧两端各设置一道剪刀撑，并且高度由底至顶连续设置，两组剪刀撑的距离不大于15M；3、剪刀撑斜杆与地面夹角宜45º～60º之间；4、剪刀撑每组跨越立杆不得超过6跨，不应小于6M（60º时4跨，45º时6跨）；º5、剪刀撑搭接长度不得小于1M，且不少于两只扣件紧固；6、剪刀撑表面涂刷黄黑警示油漆；7、脚手架每步架体均应设置拦腰杆，外排立杆和大横杆表面应涂黄色油漆；8、每隔一组或两组设置一道180㎜高的踢脚板，固定在立杆内侧，踢脚板表面涂刷黄黑相间警示油漆，踢脚板应该用硬质材料制作；（四）脚手架连墙件1、施工用脚手架必须与建筑物可靠连接；2、连墙件宜靠近主节点设置距离不应大于150㎜；3、应从第一步纵向水平杆处开始设置，优先选用菱形也可采用方形、矩形布置；14、一字型、开口型脚手架两端必须设置连墙件；5、高度在24M以上的双排脚手架，必须采用刚性连墙件与建筑物可靠连接；6、脚手架立杆必须用连墙件与建筑物可靠连接，连墙件垂直距离不应大于建筑物层高并不大于4M（2步）连墙件安装安全技术规范规定脚手架高度竖向间距（h：步距）水平间距L：纵距）每根连墙件覆盖面积（㎡）双排≤50M3h3L≤40>50M2h3L≤27单排≤24M3h3L≤408、连墙件表面应涂刷红色油漆；（五）脚手架脚手板1、脚手板对接平铺时街头处必须设两根横向水平杆两块脚手板外伸长度的和不应大于300㎜；2、脚手板搭接平铺时，接头必须在横向水平杆上，搭接长度应大于200㎜每块脚手板伸出横向水平杆的长度不应小于100㎜；3、脚手板的四角应用¢1·2镀锌钢丝固定在小横杆上；（六）外脚手架水平防护1、架体内底层（首层）和作业层必须采用硬质水平防护，每隔12M应满铺一道；2、每隔两层并且高度不超过10M设置一道水平安全兜网，操作层下设安全兜网，安全网必须兜挂至建筑物结构；3、作业板与建筑物的空隙大于150㎜时应作全封闭，防止人员和物料坠落；二、悬挑脚手架1、悬挑梁采用不得小于14#的工字钢，其型号必须经过设计计算确定；2、悬挑梁的外悬端上表面，应焊钢筋以固定立杆；3、每根悬挑梁斜拉钢丝绳卸载；4、落于结构上的锚固段的长度应是悬挑段的1·5倍,并且必须采取两道锚固；5、悬挑脚手架每段悬挑高度不大于18M；6、悬挑脚手架基础应安装规范要求沿纵横方向设置扫地杆，沿脚手架长度方向铺设木枋，并满铺木板进行防护；7、悬挑脚手架底座立杆内侧应设置180㎜高踢脚板；三、脚手架斜道1、上人斜道宽度一般为1M，休息平台宽度为1M，坡度（高∶长）为1∶3；运送材料的通道宽度不得小于1·5M，坡度（高∶长）以1∶6为宜；2、上人斜道两侧应设置双道防护栏杆和踢脚板（栏杆高度950㎜，下道栏杆高度450㎜，踢脚板高度180㎜），栏杆和踢脚板涂刷黑黄2相间警示油漆；3、斜道外侧挂密目安全网封闭，斜道的侧立面应设置剪刀撑；4、斜道的连墙件设置按照开口型脚手架要求设置；5、脚手架的基础与外脚手架基...
