地下室现浇剪力墙结构工程模板施工方案VIP免费

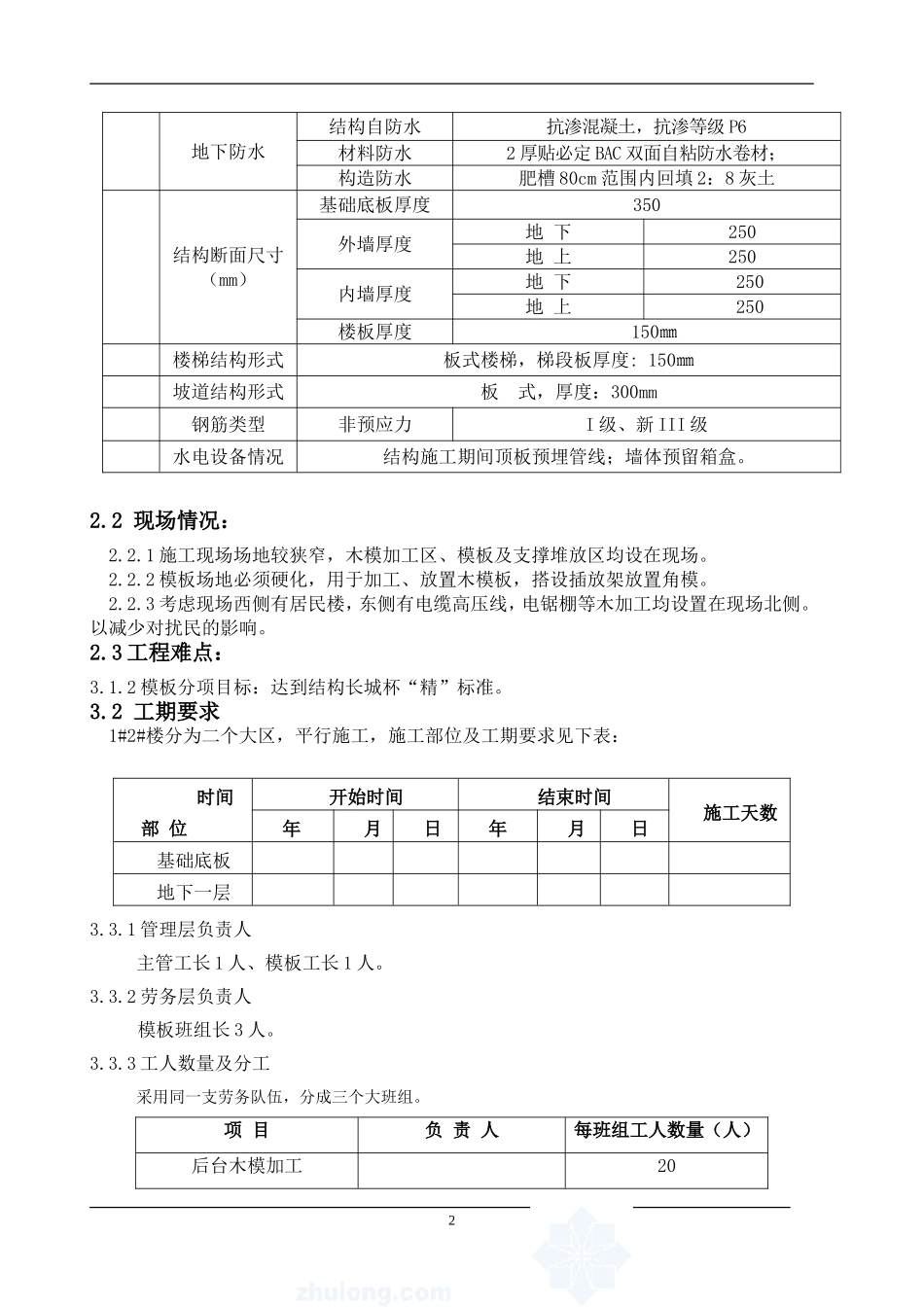

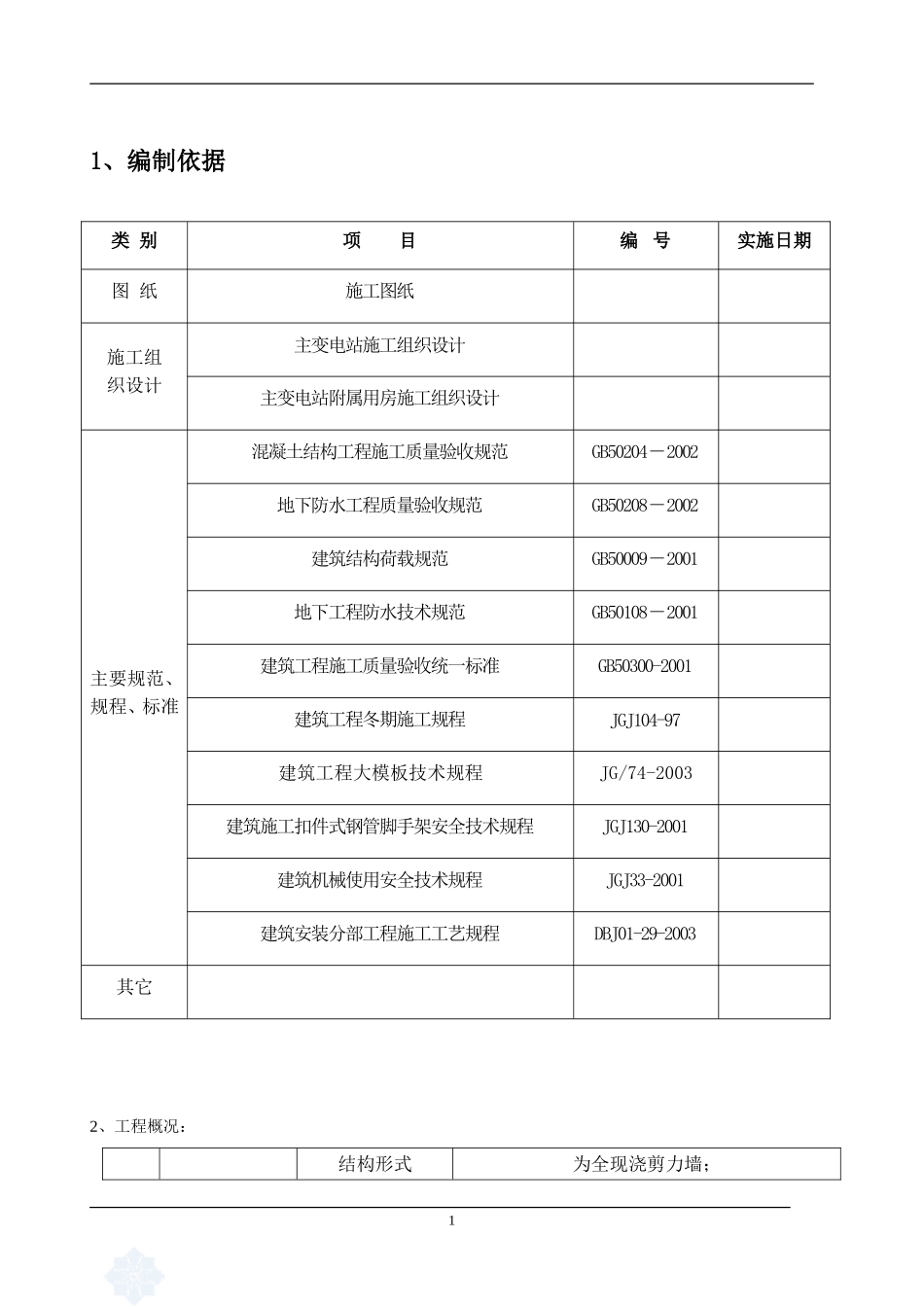

1、编制依据2、工程概况：结构形式为全现浇剪力墙；类别项目编号实施日期图纸施工图纸施工组织设计主变电站施工组织设计主变电站附属用房施工组织设计主要规范、规程、标准混凝土结构工程施工质量验收规范GB50204－2002地下防水工程质量验收规范GB50208－2002建筑结构荷载规范GB50009－2001地下工程防水技术规范GB50108－2001建筑工程施工质量验收统一标准GB50300-2001建筑工程冬期施工规程JGJ104-97建筑工程大模板技术规程JG/74-2003建筑施工扣件式钢管脚手架安全技术规程JGJ130-2001建筑机械使用安全技术规程JGJ33-2001建筑安装分部工程施工工艺规程DBJ01-29-2003其它1地下防水结构自防水抗渗混凝土，抗渗等级P6材料防水2厚贴必定BAC双面自粘防水卷材；构造防水肥槽80cm范围内回填2：8灰土结构断面尺寸（mm）基础底板厚度350外墙厚度地下250地上250内墙厚度地下250地上250楼板厚度150㎜楼梯结构形式板式楼梯，梯段板厚度:150㎜坡道结构形式板式，厚度：300mm钢筋类型非预应力I级、新III级水电设备情况结构施工期间顶板预埋管线；墙体预留箱盒。2.2现场情况：2.2.1施工现场场地较狭窄，木模加工区、模板及支撑堆放区均设在现场。2.2.2模板场地必须硬化，用于加工、放置木模板，搭设插放架放置角模。2.2.3考虑现场西侧有居民楼，东侧有电缆高压线，电锯棚等木加工均设置在现场北侧。以减少对扰民的影响。2.3工程难点：3.1.2模板分项目标：达到结构长城杯“精”标准。3.2工期要求1#2#楼分为二个大区，平行施工，施工部位及工期要求见下表：3.3.1管理层负责人主管工长1人、模板工长1人。3.3.2劳务层负责人模板班组长3人。3.3.3工人数量及分工采用同一支劳务队伍，分成三个大班组。项目负责人每班组工人数量（人）后台木模加工20时间部位开始时间结束时间施工天数年月日年月日基础底板地下一层2顶板模板安装60墙体模板安装60模板清理10加工订货工作；做好模板的翻样工作，并对模板零件、螺栓等材料预先提出加工计划。4.2、主要机具准备：名称数量型号功率(kVA)进场日期平刨3MB5032.22004.4.20压刨3MB1067.52004.4.20电锯3MJ2365.52004.4.20手提电锯6W-651-A1.052004.4.25电焊机2BX1-300A252004.4.254.3、主要材料准备4.3.1根据模板设计，本工程模板配置所需主要材料及数量如下：序号材料名称规格配置数量进场时间1租赁大钢模86系列2400m22004.6.20随进度2租赁小钢模30系列1200m22004.5.25随进度3复膜多层板15mm500m22004.5.25随进度4复膜多层板12mm7000m22004.5.25随进度5碗扣立杆2.1m1万根2004.5.25随进度5.1流水段划分：5.3隔离剂的选用及使用注意事项为使大模板便于脱模，且脱模后墙面平整光洁，应对模板表面涂刷隔离剂，以尽量减少模板与砼的粘结。隔离剂的选用见下表：5.4模板设计根据施工组织设计确定的模板施工方法和流水段划分，各部位的模板及支撑的配置数量详见下表：序号模板名称隔离剂的选用1大钢模：油性脱模剂2复膜多层板：不用涂刷隔离剂，周转三次以上用棉丝沾水性脱模剂擦拭3施工部位配置形式配置数量底板页岩砖底板周边5.4.1±0.00以下模板设计5.4.1.1底板模板设计：（1）底板侧模采用以砖代模，地下室墙体第一道水平施工缝留置在基础底板上返300mm处，导墙模板支设在Φ25水平钢筋支撑上，水平间距600一道，板面采用12mm多层板拼装，次龙骨采用50×100的木方，支撑采用钢筋下脚料与底板钢筋绑扎，详见下图：.....（3）集水坑模板：采用覆膜多层板模板。如下图：4（4）基础底板后浇带模板,后浇带模板采用快易收口网，利用短钢筋绑扎并配合木方加固。如下图：5.4.1.2地下部分墙体模板设计：（1）1#楼内墙、外墙模板均采用租赁30系列小钢模：外墙穿墙螺栓：地下外墙螺栓采用φ16穿墙止水螺栓。止水螺栓中间止水环采用3.0mm厚5边长80mm的正方形铁片。主次龙骨均为Ф48钢管双抱，间距均为600mm,地下墙体设八道穿墙螺栓，穿墙螺栓水平间距600mm，竖向间距为300＋600＋600＋600＋600＋600＋600＋300；为了保证模板的稳定性,下四道螺栓均采用双螺母固定。墙体斜撑不少于上中下三道，采用普通钢管支顶牢固，并配合顶板满堂红脚手架进行加固牢固。地下室连墙柱支模节点：木方...
