大都会项目学校地块挡土墙施工方案VIP免费

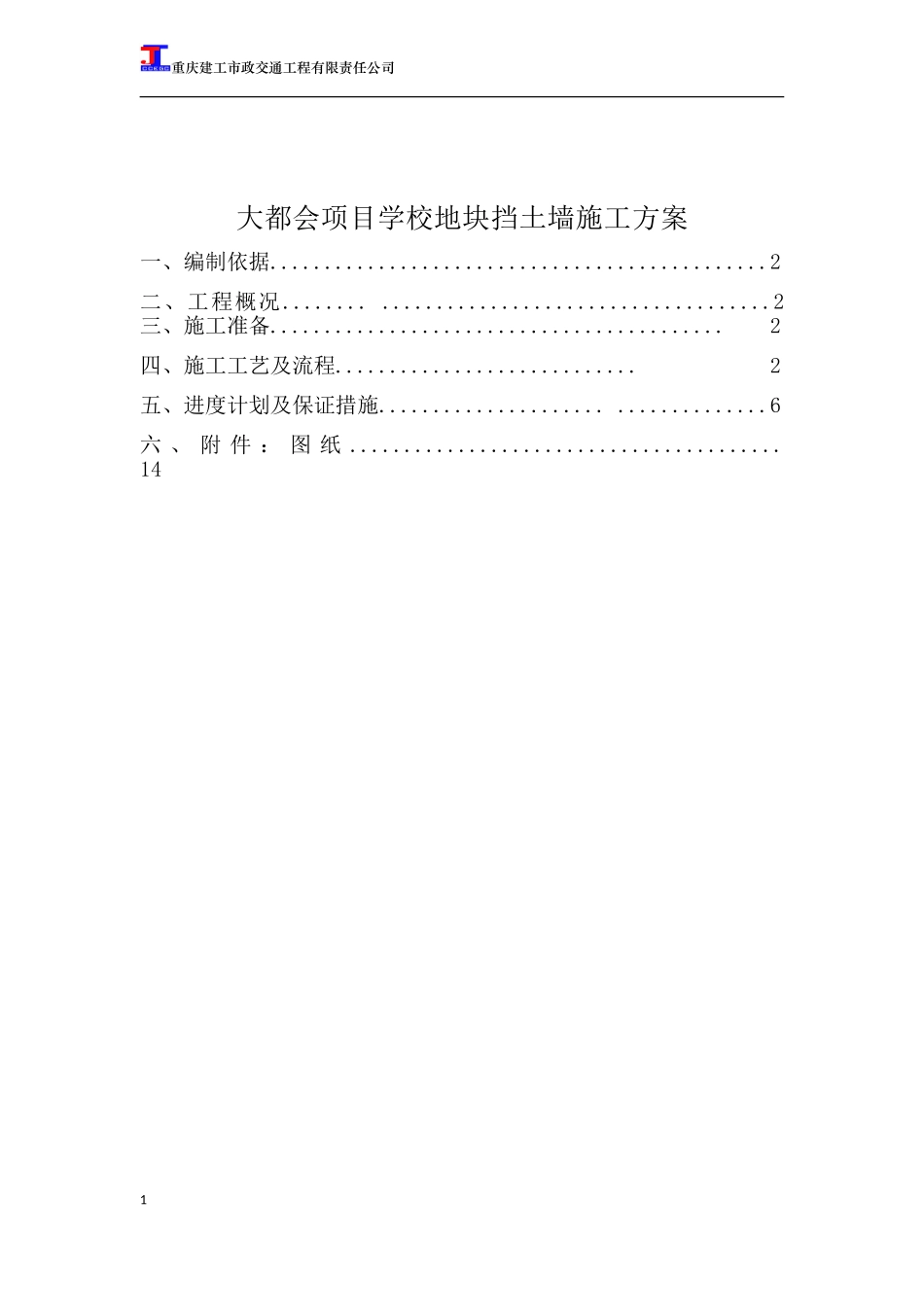

重庆建工市政交通工程有限责任公司大都会项目学校地块挡土墙施工方案一、编制依据..............................................2二、工程概况............................................2三、施工准备..........................................2四、施工工艺及流程............................2五、进度计划及保证措施...................................6六、附件：图纸........................................141重庆建工市政交通工程有限责任公司大都会项目学校地块挡土墙施工方案一、编制依据：1、《公路桥涵施工技术规范》JTJ041-2011；2、《城镇道路工程施工与质量验收规范》CJJ1-2008；3、《公路工程质量检验评定标准》（JTGF80/1-2004）；4、本合同段招标文件及投标文件；5、本合同段施工设计图；6、业主及监理有关文件要求；二、工程概况：大都会项目学校地块挡土墙设计为衡重式挡土墙，临近市政道路，紧靠人行道；工期紧，施工难度大；基坑开挖土石方不能及时外运；安全隐患较多。挡墙断面选用《国家建筑标准设计图集挡土墙》（04J008）,挡土墙施工长度及高度以现场实测为准；挡土墙采用C15毛石混凝土；毛石粒径符合规范要求（≯30cm,最小直径≮15cm）。三、施工准备：1、测量放样：根据设计图纸在原地面准确放出挡土墙等的开挖线，并在施工范围之外作好护桩，以便随时进行校检，放出基坑开挖边线的准确位置，检查原地面标高，确定基础的开挖深度。2、现场核对挡土墙等的位置、长度、交角，看设计与实际是否相符；如有出入，立即报请监理工程师申请适当调整，待批准后，重新进行测量放样。3、对各种原材料（水泥、砂、碎石、片石等）检查合格后方可使用，确定各部位混凝土配合比；4、施工所需人员、机具设备、模板、钢管、10*10的木方料等材料就位；5、在施工地段沿城镇道路设置安全警示牌，四、施工工艺及流程：1、挡土墙施工工艺及流程:施工准备→基础开挖→基底检查→模板制作及安装→石料准备、混凝土施工→养护→墙背回填。1、施工准备：2重庆建工市政交通工程有限责任公司1、测量放样：根据设计图纸在原地面准确放出挡土墙等的开挖线，并在施工范围之外作好护桩，以便随时进行校检，放出基坑开挖边线的准确位置，检查原地面标高，确定基础的开挖深度。2、现场核对挡土墙等的位置、长度、交角，看设计与实际是否相符；如有出入，立即报请监理工程师申请适当调整，待批准后，重新进行测量放样。3、对各种原材料（水泥、砂、碎石、片石等）检查合格后方可使用，确定各部位混凝土配合比；4、施工所需人员、机具设备、模板、钢管、10*10的模方料等材料就位；5、在施工地段沿城镇道路设置安全警示牌，2、基坑开挖：基坑开挖较设计每边加宽50cm，为了确保施工安全，根据现场地质情况、地下水位等予以放坡或支护加固。采用人工配合挖掘机进行施工，开挖过程中控制好开挖深度，在挖掘机开挖至基底以上30cm时改由人工开挖，以免扰动基底承重层。边挖边将土石方逐级翻挖至坡顶平台【（因暂时不具备外运条件）附图】。3、基底检查：基坑挖至设计图纸要求的标高后，对基底进行清理，自检合格后向监理工程师报验，对基底进行检测，其承载力不得小于设计要求，否则需要按设计要求对地基进行处理。如果发现基底为不良地质条件，立即上报监理工程师以确定处理方案。4、模板制作及安装（模板支撑体系）：模板采用模板（竹夹板1.22*2.44m），其厚度不小于22mm，单块模板面积不小于1平方米。模板表面要求平整光滑、无坑洼、无锈斑。模板支撑体系：采用10*10的方木竖向紧贴竹夹板外面作为靠方，再在方模外采用双钢管纵向布设，每高40—60cm设置一道，采用¢12的对拉杆锁定；模板内侧设置满足要求的内撑，外侧采用顶托或模撑进行牢稳加固；模板安装过程中应认真挂线并随时检查，以确保安装牢固，接缝紧密，支撑可靠、模板位置、尺寸符合设计要求。模板安装前根据挡墙等的形式及基底岩质确定沉降缝位置，一般每10～20m（设计图上为15m，缝宽30mm，）设置一道，在沉降缝位置进行隔断支挡，根据实际情况，在挡墙高度有变化处设置沉降缝。泄水孔为0.15m*0.15m方孔（现场采用PVC管...
