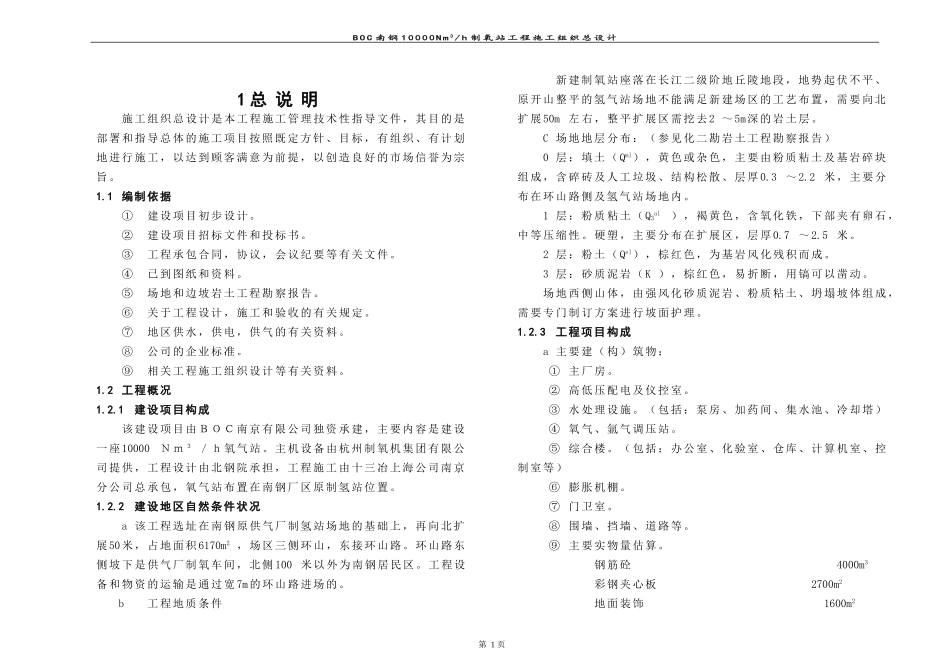

BOC南钢10000Nm3/h制氧站工程施工组织总设计1总说明施工组织总设计是本工程施工管理技术性指导文件，其目的是部署和指导总体的施工项目按照既定方针、目标，有组织、有计划地进行施工，以达到顾客满意为前提，以创造良好的市场信誉为宗旨。1.1编制依据①建设项目初步设计。②建设项目招标文件和投标书。③工程承包合同，协议，会议纪要等有关文件。④已到图纸和资料。⑤场地和边坡岩土工程勘察报告。⑥关于工程设计，施工和验收的有关规定。⑦地区供水，供电，供气的有关资料。⑧公司的企业标准。⑨相关工程施工组织设计等有关资料。1.2工程概况1.2.1建设项目构成该建设项目由ＢＯＣ南京有限公司独资承建，主要内容是建设一座10000Ｎｍ３／ｈ氧气站。主机设备由杭州制氧机集团有限公司提供，工程设计由北钢院承担，工程施工由十三冶上海公司南京分公司总承包，氧气站布置在南钢厂区原制氢站位置。1.2.2建设地区自然条件状况a该工程选址在南钢原供气厂制氢站场地的基础上，再向北扩展50米，占地面积6170m2，场区三侧环山，东接环山路。环山路东侧坡下是供气厂制氧车间，北侧100米以外为南钢居民区。工程设备和物资的运输是通过宽7m的环山路进场的。b工程地质条件新建制氧站座落在长江二级阶地丘陵地段，地势起伏不平、原开山整平的氢气站场地不能满足新建场区的工艺布置，需要向北扩展50m左右，整平扩展区需挖去2～5m深的岩土层。C场地地层分布：（参见化二勘岩土工程勘察报告）0层：填土（Qml），黄色或杂色，主要由粉质粘土及基岩碎块组成，含碎砖及人工垃圾、结构松散、层厚0.3～2.2米，主要分布在环山路侧及氢气站场地内。1层：粉质粘土（Q3al），褐黄色，含氧化铁，下部夹有卵石，中等压缩性。硬塑，主要分布在扩展区，层厚0.7～2.5米。2层：粉土（Qel），棕红色，为基岩风化残积而成。3层：砂质泥岩（K），棕红色，易折断，用镐可以凿动。场地西侧山体，由强风化砂质泥岩、粉质粘土、坍塌坡体组成，需要专门制订方案进行坡面护理。1.2.3工程项目构成a主要建（构）筑物：①主厂房。②高低压配电及仪控室。③水处理设施。（包括：泵房、加药间、集水池、冷却塔）④氧气、氩气调压站。⑤综合楼。（包括：办公室、化验室、仓库、计算机室、控制室等）⑥膨胀机棚。⑦门卫室。⑧围墙、挡墙、道路等。⑨主要实物量估算。钢筋砼4000m3彩钢夹心板2700m2地面装饰1600m2第1页BOC南钢10000Nm3/h制氧站工程施工组织总设计砌砖3000m2墙面装饰3500m2吊顶350m2b制氧设备组成：①原料空气过滤器系统。②空气透平压缩机系统。③空气预冷系统。④空气纯化系统。⑤空气分离系统。⑥透平氧气压缩机系统。⑦液氧贮存及加压气化系统。⑧液氩贮存及加压气化系统。⑨16/3T吊钩桥式起重机。c边坡防护处理系统d主要设备一览表（见9.2）1.2.4设备工艺性能a生产能力工况I(保证值)工况II(期待)氧气9900Nm3/h9700Nm3/h液氧100Nm3/h300Nm3/h氮气10000Nm3/h10000Nm3/h液氩300Nm3/h300Nm3/hb产品规格（见表1）c运转周期可连续运转2年才需停车加温解冻。检修时设备停车，设备检修一般约需二周。产品规格表1：名称产量(标准m3/h)纯度冷箱出口压力（A）温度（C）露点(C）工况I工况II氧气9900970099.6%O20.124Mpa24-70液氧10030099.6%O20.25Mpa-178氮气10000100005PPmO20.115Mpa24-70液氩30030099.999%0.341MPa-173d启动与解冻时间常温启动至生产出氧、氮气时间48小时左右常温启动至生产出液氩时间96小时左右设备加温解冻时间30小时左右e电耗总量～6907KWf冷却水总量第2页BOC南钢10000Nm3/h制氧站工程施工组织总设计～880m3/h4%补充水量27m3/h循环率97%g仪表空气使用量设备启动及停车期间所需仪表空气～200Nm3/h1.2.5主要工艺流程原料空气经空气过滤器过滤后除去了灰尘和机械杂质，然后经空气透平压缩机TC1压至0.62Mpa(绝)，其压缩热在空气冷却塔AC中被除去，空冷塔的冷却段所需的冷量由水冷塔提供。空气经过空冷塔的顶部丝网将空气中的水份除尽之后，空气进入分子筛净化系统。空气中的水蒸汽、CO2及大部分CnHm化合物在这里被清除。空气通过一台吸附器时，另一台吸附器则被污氮再生及冷却，两台分子筛吸附器切...
