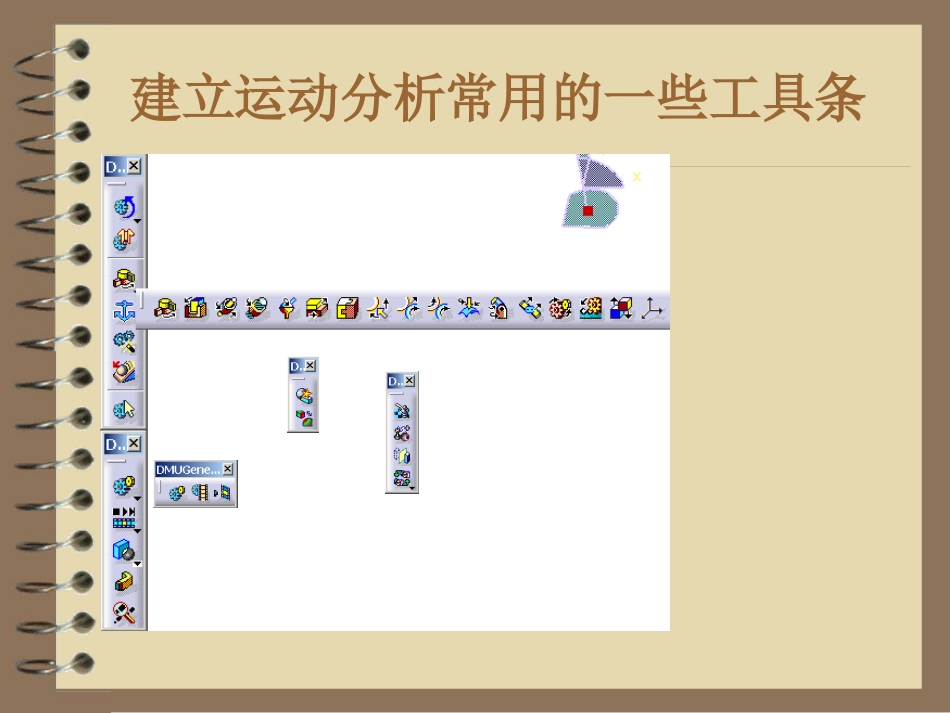

DMU运动分析简单入门介绍姓名乔俊朋2007.2.24版本号（V1.0）内部交流建立运动分析常用的一些工具条旋转式铰链的运动分析在活动臂和固定座上各做一条与铰链轴线重合的直线用Screwjoint来建立约束固定不动的物体,系统显示机构可以被模拟只有一个机构的自由度为0的时候固定一个物体后该机构才能被模拟选择机构1,并点OK根据自己需要设定开启角度将左下角按钮由0度拖动到设定的角度,并点右侧的Insert,再点OK,就完成此模拟的创建,机构可以运动将门内板与旋转臂绑在一起分析两件间最小距离,选门内板与固定座(根据自己需要)双击已经建好的Simulation,将刚才建好的距离分析添加进去就可以对两件间运动过程中的最小距离作动态的分析(干涉分析与最小距离分析的建立方法基本一致)旋转式铰链与限位器一起的运动分析(建立以下几个运动副后按上面讲的方法就可以运动了)建三个点在线上的约束可实现单个铰链在单个滑轨上的运动(三个铰链同时带动滑门在三条滑轨上的运动暂时没有模拟出来,因为现有车型的三条滑轨并不在三个平行的平面内,从滑轨上抽出来的三条线是空间三维曲线,而不是平面曲线)四联杆铰链的运动分析以B21的行李箱盖铰链为例来讲一下四联杆铰链运动模型的建立过程1.在四个杆上旋转轴处分别建一条轴线2.用Screwjoint来建立四个约束建立第二个约束建立第三个约束建立第四个约束固定铰链安装座建立运动模拟将开启角度设到需要的角度后拖动角度显示按钮到终点,点右边的Insert,再点OK就完成了有气弹簧的四联杆铰链运动分析分别在spring-upper-part、spring-under-part、以及fix-part-hinge和旋转臂-3上面的球头联接的球心处各做一个点；在fix-part-hinge和旋转臂-3上面各做一垂直于气弹簧固定螺柱回转轴线的平面，在上面所做的对应平面上各做一点分别属于spring-upper-part、spring-under-part（注意这两点不能与球心点重合）;做出spring-upper-part和spring-under-part各自的回转轴线。用Cylindricaljoint建立第五个约束（前面四个约束的建法与四联杆铰链的完全一样）用Sphericaljoint建立第六和第七个约束用PointSurfaceJoint建立第八和第九个约束固定物体仍选铰链固定座，开启角度根据自己需要设定，建立运动方法和前面讲的一样雨刮、天窗、活动硬顶等的运动分析建立方法基本上与四联杆铰链的一样
