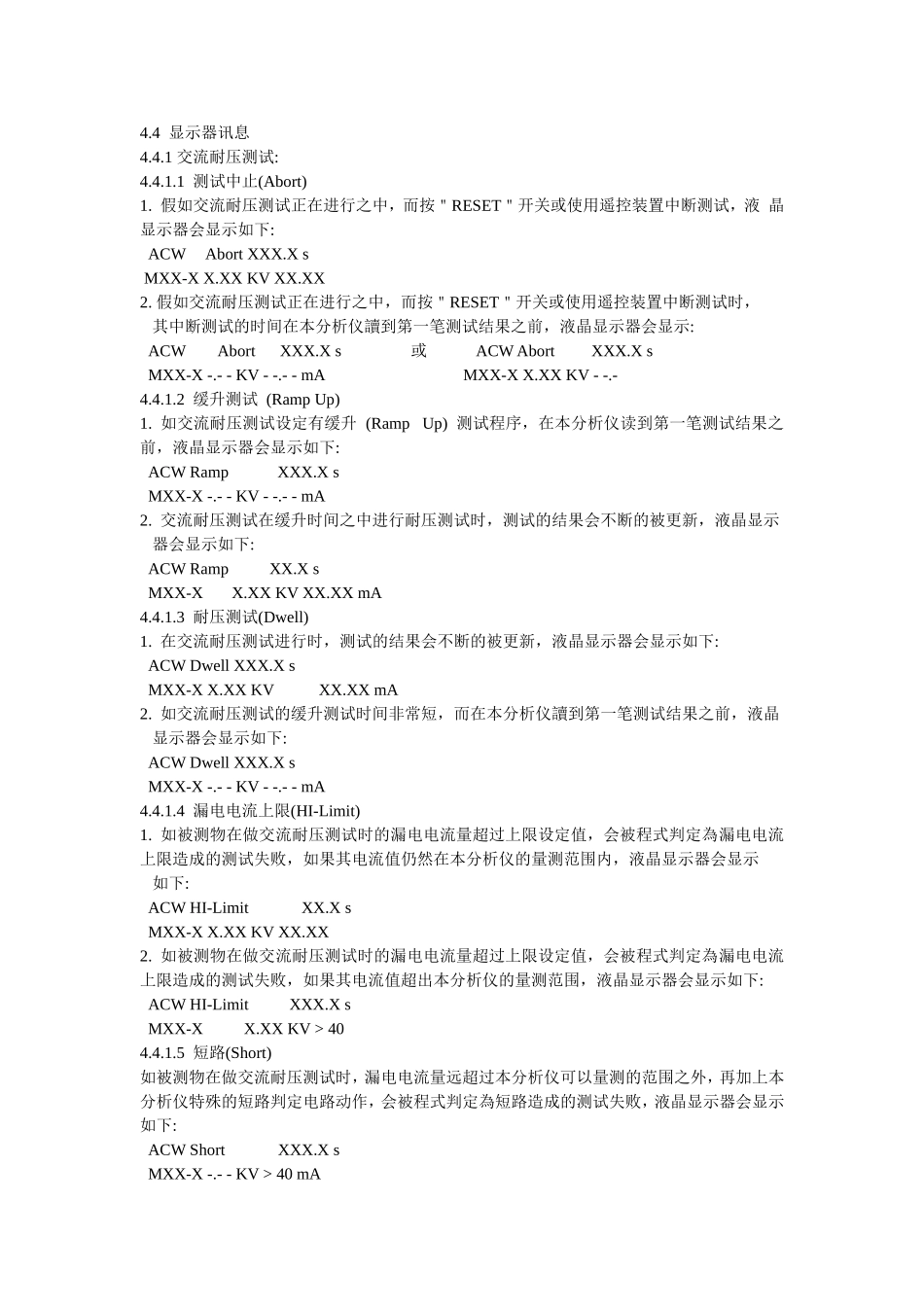

4.4显示器讯息4.4.1交流耐压测试:4.4.1.1测试中止(Abort)1.假如交流耐压测试正在进行之中，而按＂RESET＂开关或使用遥控装置中断测试，液晶显示器会显示如下:ACWAbortXXX.XsMXX-XX.XXKVXX.XX2.假如交流耐压测试正在进行之中，而按＂RESET＂开关或使用遥控装置中断测试时，其中断测试的时间在本分析仪讀到第一笔测试结果之前，液晶显示器会显示:ACWAbortXXX.Xs或ACWAbortXXX.XsMXX-X-.--KV--.--mAMXX-XX.XXKV--.-4.4.1.2缓升测试(RampUp)1.如交流耐压测试设定有缓升(RampUp)测试程序，在本分析仪读到第一笔测试结果之前，液晶显示器会显示如下:ACWRampXXX.XsMXX-X-.--KV--.--mA2.交流耐压测试在缓升时间之中进行耐压测试时，测试的结果会不断的被更新，液晶显示器会显示如下:ACWRampXX.XsMXX-XX.XXKVXX.XXmA4.4.1.3耐压测试(Dwell)1.在交流耐压测试进行时，测试的结果会不断的被更新，液晶显示器会显示如下:ACWDwellXXX.XsMXX-XX.XXKVXX.XXmA2.如交流耐压测试的缓升测试时间非常短，而在本分析仪讀到第一笔测试结果之前，液晶显示器会显示如下:ACWDwellXXX.XsMXX-X-.--KV--.--mA4.4.1.4漏电电流上限(HI-Limit)1.如被测物在做交流耐压测试时的漏电电流量超过上限设定值，会被程式判定為漏电电流上限造成的测试失败，如果其电流值仍然在本分析仪的量测范围内，液晶显示器会显示如下:ACWHI-LimitXX.XsMXX-XX.XXKVXX.XX2.如被测物在做交流耐压测试时的漏电电流量超过上限设定值，会被程式判定為漏电电流上限造成的测试失败，如果其电流值超出本分析仪的量测范围，液晶显示器会显示如下:ACWHI-LimitXXX.XsMXX-XX.XXKV>404.4.1.5短路(Short)如被测物在做交流耐压测试时，漏电电流量远超过本分析仪可以量测的范围之外，再加上本分析仪特殊的短路判定电路动作，会被程式判定為短路造成的测试失败，液晶显示器会显示如下:ACWShortXXX.XsMXX-X-.--KV>40mA4.4.1.6耐压崩溃(Breakdown)如被测物在做交流耐压测试时的漏电电流量远超过本分析仪可以量测的范围，并且电弧的电流量也远超过本分析仪所能够量测的正常數值之外，会被程式判定為耐压崩溃造成的测试失败，液晶显示器会显示如下:ACWBreakdownXXX.XsMXX-XX.XXKV>404.4.1.7漏电电流下限(LO-Limit)如被测物在做交流耐压测试时的漏电电流量低於下限设定值，会被程式判定為漏电电流下限造成的测试失败，液晶显示器会显示如下:ACWLO-LimitXXX.XsMXX-XX.XXKVXX.XX4.4.1.8电弧测试失败(ArcFail)如被测物在做交流耐压测试时的漏电电流量在设定的漏电电流上限值以内，但是电弧的电流量超过电弧电流的设定值，并且本分析仪的电弧侦测判定功能被设定為ON时，造成的测试失败，会被程定判定為被测物的电弧造成的测试失败，液晶显示器会显示如下:ACWArc-FailXXX.XsMXX-XX.XXKVXX.XX4.4.1.9测试通过(Pass)假如被测物在做交流耐压测试时的整个过程都没有任何異常的现象发生时，被认定為通过测试，液晶显示器会显示如下:ACWPassXXX.XsMXX-XX.XXKVXX.XX4.4.2直流耐压测试:4.4.2.1测试中止(Abort)1.如直流耐压测试正在进行之中，而按RESET开关或使用遥控装置中断测试时，液晶显示器会显示如下:DCWAbortXXX.XsMXX-XX.XXKVXXXX2.如直流耐压测试正在进行之中，而按RESET开关或使用遥控装置中断测试时，其中断测试的时间在本分析仪讀到第一笔测试结果之前，液晶显示器会显示:DCWAbortXXX.XsDCWAbortXXX.Xs或MXX-X-.--KV----µAMXX-XX.XXKV----µA4.4.2.2缓升(RampUp)测试1.如果直流耐压测试设定有缓升(RampUp)测试程序，在本分析仪讀到第一笔测试结果之前，液晶显示器会显示如下:DCWRampXXX.XsMXX-X-.--KV----µA2.直流耐压测试在缓升时间之中进行耐压测试时，测试的结果会不断的被更新，液晶显示器会显示如下:DCWRampXXX.XsMXX-XX.XXKVXXXX4.4.2.3耐压测试(Dwell)1.在直流耐压测试进行时，测试的结果会不断的被更新，液晶显示器会显示如下:DCWDwellXXX.XsMXX-XX.XXKVXX.XX.2.如直流耐压测试的缓升测试时间非常短，而在本分析仪讀到第一笔测试结果之前，液晶显示器会显示如下:DCWDwellXXX.XsMXX-X-.--KV----4.4.2.4缓衝电流(Ramp-HI)在直流耐压测试的模式下，而缓衝...
