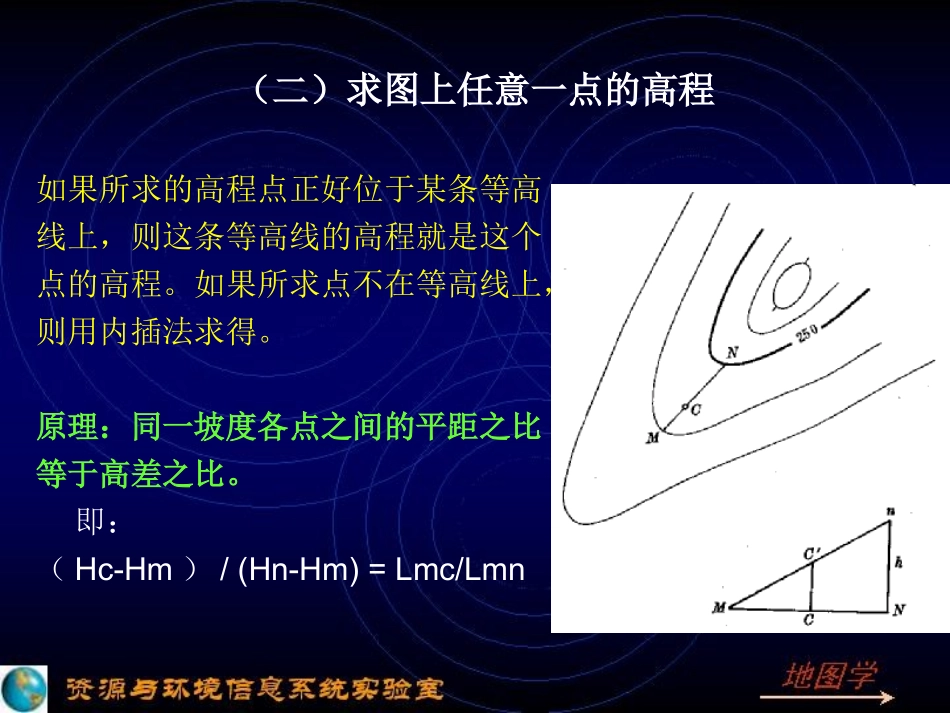

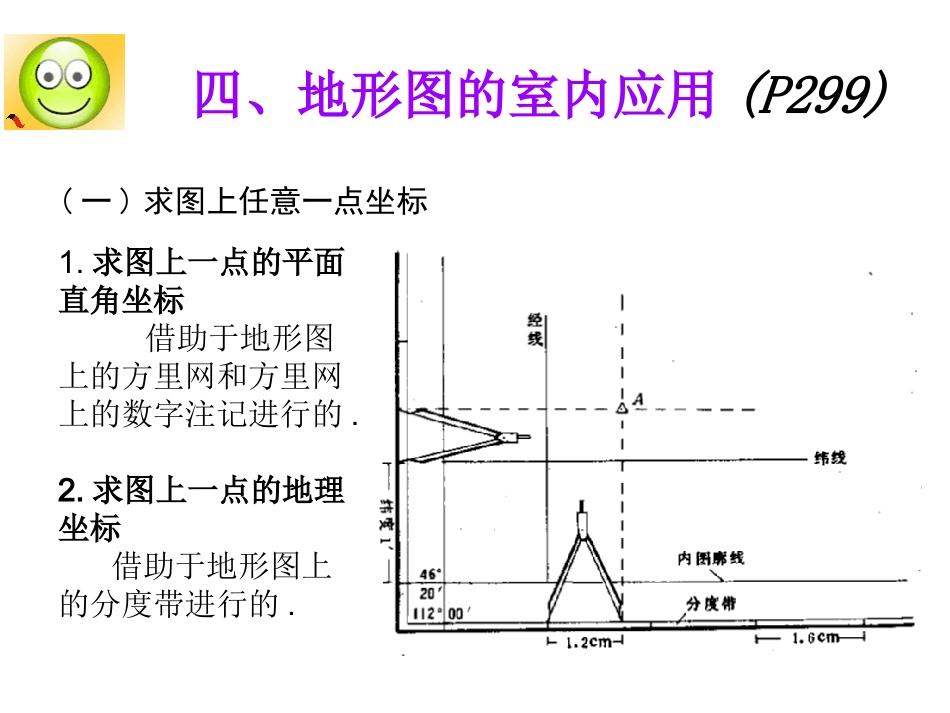

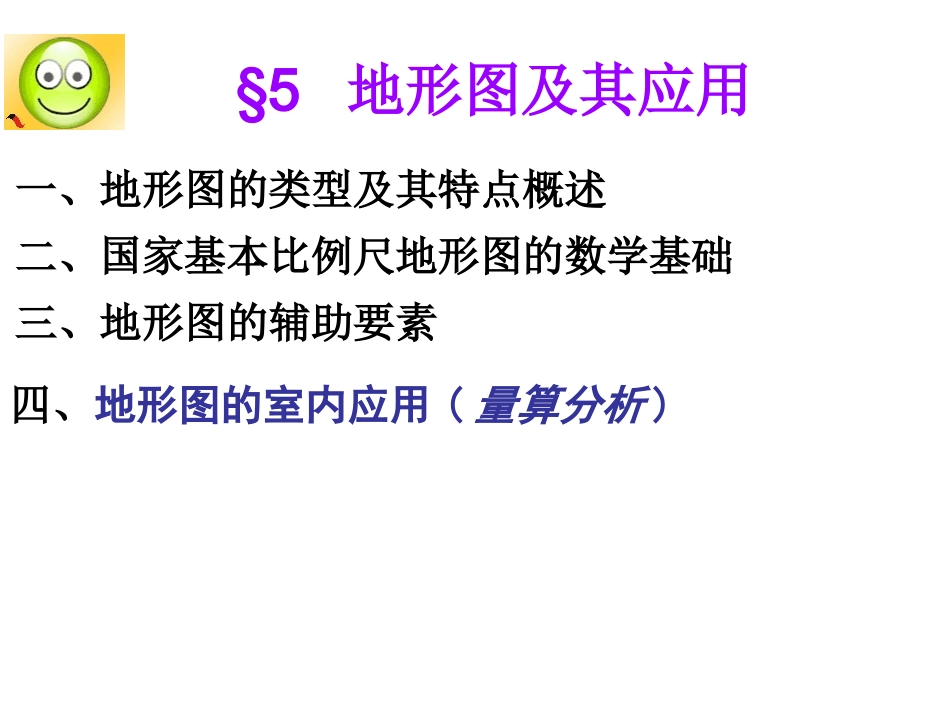

§5地形图及其应用一、地形图的类型及其特点概述二、国家基本比例尺地形图的数学基础三、地形图的辅助要素四、地形图的室内应用(量算分析)1.求图上一点的平面直角坐标借助于地形图上的方里网和方里网上的数字注记进行的.2.求图上一点的地理坐标借助于地形图上的分度带进行的.(一)求图上任意一点坐标四、地形图的室内应用(P299)如果所求的高程点正好位于某条等高线上，则这条等高线的高程就是这个点的高程。如果所求点不在等高线上，则用内插法求得。原理：同一坡度各点之间的平距之比等于高差之比。即：（Hc-Hm）/(Hn-Hm)=Lmc/Lmn（二）求图上任意一点的高程1.根据示坡线判定2.根据高程注记判定3.根据河流判定河流与地势有很密切的关系，根据河流的分布和流向，可判断地势的起伏。（1）总体看河流上游地势比下游高。水往低处流。河流流向的判断标志有：①上游河窄下游河宽②根据图上标出的箭头判断③支流多于锐角汇入主流，锐角所指方向为水流方向④根据高程判断。（2）河谷地势低于两侧地势，河的发源地为山谷。（三）地形起伏的判定为了直观地了解和判断某一区间的地势起伏状况，以及地面点的通视情况，往往需要依据等高线绘制剖面图.（四）绘制剖面图绘制剖面图的方法是：１、标定剖面线，也即将起始点用一直线连接起来.２、确定水平比例尺和垂直比例尺，水平比例尺一般与地形图一致，为突出地势陡缓情况，垂直比例尺大5-20倍。绘制剖面图的方法是：３、在透明米格纸上首先确定一横向直线MN，然后把地形图上剖面线和等高线相交的各点,按水平比例尺转绘到MN上,再从MN上过这些点作垂线,按规定的垂直比例尺和各点的高程确定出各垂线的相应高度,最后用圆滑曲线连这些点，就得到了剖面线图。４、沿MN注明剖面线AB各段方向，如NM、SE等，并在剖面线下边注上水平和垂直比例尺。作业•问题：利用1：5万地形图制作地形剖面图•要求：分组分别独立完成.图1（供原领取宝石河地形图的小组使用）图2（此图为宝石河地形图的一部分，供原领取荻障口地形图的小组使用.150145图3(供原领取土地堂公社地形图的小组使用)图4(供原领取簰洲镇地形图的小组使用)图4(供原领取阳逻镇地形图的小组使用)（五）测定地面坡度坡度尺的使用方法先用两脚规在图上量出两条或六条等高线间的宽度，然后把两脚规移到地形图南图廓下方绘有坡度尺的第一条曲线与基线间的纵方向去比量，吻合后，在等高线宽度与坡度尺上间隔相对应的位置下面，读取相应的坡度，如果所量坡度不是整度数时，分数可以估读出来，当几条等高线间隔大致相等时可一次量取1——5间隔，在将量得的宽度拿到坡度尺上相应的间隔比量，若等高线间隔宽窄不已，说明坡度陡缓不一，则应分别量取。四、圈定汇水界线当修建水库或研究水文状况时，要知道有多大范围的降水向谷底汇集，这可以用等高线地形图确定。为了确定汇水区，就要划出谷底周围的分水线，这条线往往是谷地周围相邻山顶鞍部山脊等的连线，而又必定是闭合的线，它和等高线直交，常与山脊线一致，只有到了山顶才会突然改变方向。勾绘时，要注意他的这些特性。从河口或河道指定的断面开始，将相邻的山脊线和作为分水线的鞍部的界线，汇水界线包围的范围叫汇水区。当修建水库或研究水文状况时，要知道有多大范围的降水向谷底汇集，这可以用等高线地形图确定。从河口或河道指定的断面开始，将相邻的山脊线和作为分水线的鞍部的界线等汇水界线所包围的范围叫汇水区。（六）圈定汇水界线四、圈定汇水界线当修建水库或研究水文状况时，要知道有多大范围的降水向谷底汇集，这可以用等高线地形图确定。为了确定汇水区，就要划出谷底周围的分水线，这条线往往是谷地周围相邻山顶鞍部山脊等的连线，而又必定是闭合的线，它和等高线直交，常与山脊线一致，只有到了山顶才会突然改变方向。勾绘时，要注意他的这些特性。从河口或河道指定的断面开始，将相邻的山脊线和作为分水线的鞍部的界线，汇水界线包围的范围叫汇水区。操作方法：1.找出所有流入所指定断面的河段以及与该段河流相交且位于断面上游区域的沟谷；（六）圈定汇水界线四、圈定汇水界线当修建水库或研究水文状况时，要知道有多大范围的降...
