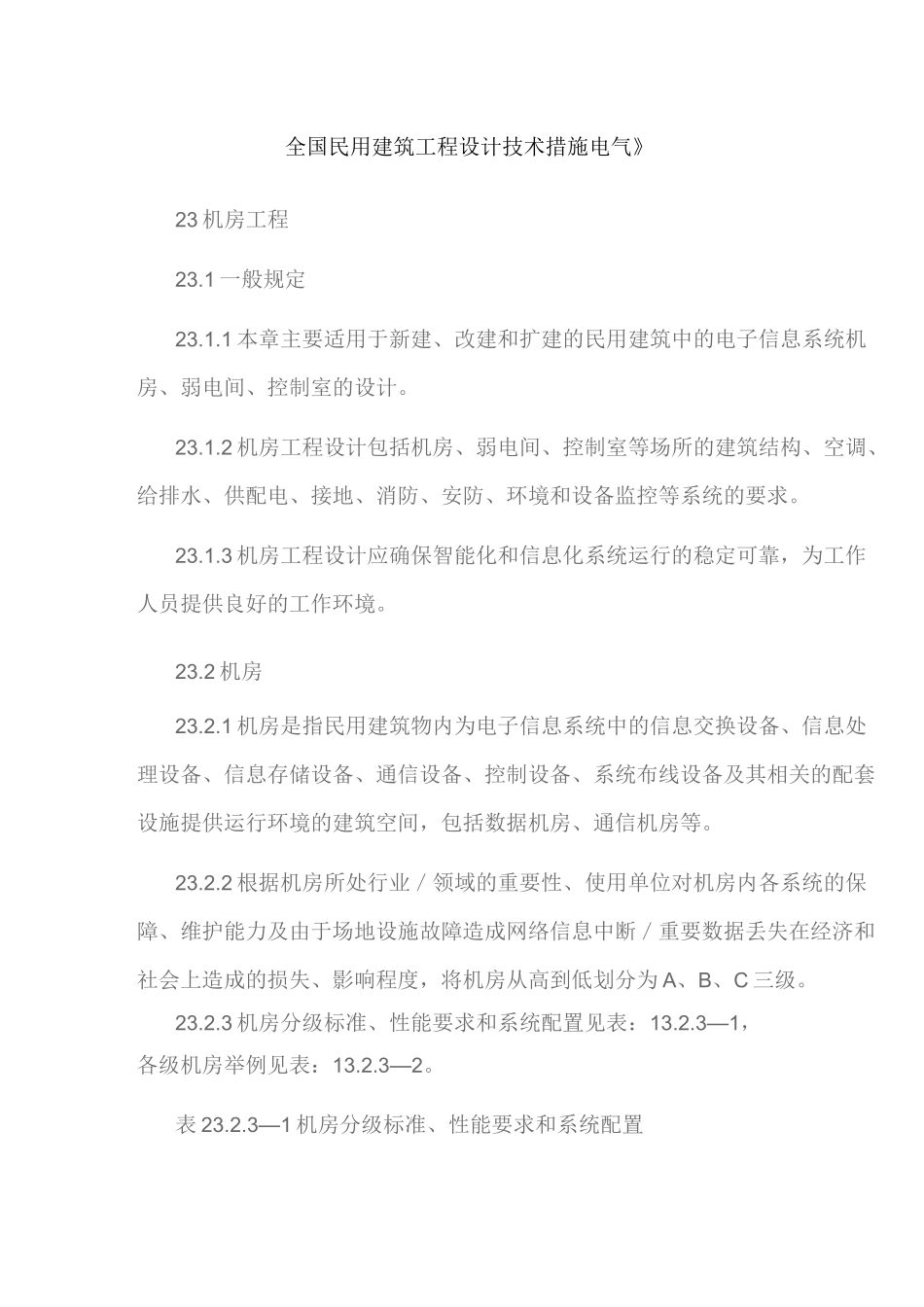

全国民用建筑工程设计技术措施电气》23机房工程23.1一般规定23.1.1本章主要适用于新建、改建和扩建的民用建筑中的电子信息系统机房、弱电间、控制室的设计。23.1.2机房工程设计包括机房、弱电间、控制室等场所的建筑结构、空调、给排水、供配电、接地、消防、安防、环境和设备监控等系统的要求。23.1.3机房工程设计应确保智能化和信息化系统运行的稳定可靠，为工作人员提供良好的工作环境。23.2机房23.2.1机房是指民用建筑物内为电子信息系统中的信息交换设备、信息处理设备、信息存储设备、通信设备、控制设备、系统布线设备及其相关的配套设施提供运行环境的建筑空间，包括数据机房、通信机房等。23.2.2根据机房所处行业／领域的重要性、使用单位对机房内各系统的保障、维护能力及由于场地设施故障造成网络信息中断／重要数据丢失在经济和社会上造成的损失、影响程度，将机房从高到低划分为A、B、C三级。23.2.3机房分级标准、性能要求和系统配置见表：13.2.3—1，各级机房举例见表：13.2.3—2。表23.2.3—1机房分级标准、性能要求和系统配置要分级标准性能要求系统配置求等级A符合下列情况之一A级机房内的场地系统配置：2N,级的机房为A级：设施应按容错系统配2(N+1)系统配置说明：1电子信息系统运置，在电子信息系统运具有两套或两套以上相行中断将造成重大的经行期间，场地设施不应同配置的系统，在同一济损失；因操作失误、设备故时刻，至少有两套系统障、外电源中断、维护在工作2电子信息系统运和检修而导致电子信息行中断将造成公共场所系统运行中断秩序严重混乱B符合下列情况之一B级机房内的场地系统配置：级的机房为B级：1电子设备应按冗余要求配N+X(X=1〜N)系统配置信息系统运行中断将造置，在系统运行期间，说明：系统满足基本需成较大的经济损失；2场地设施在冗余能力范求外，增加了x个单电子信息系统运行中断围内，不应因设备故障元、x个模块或x个路将造成公共场所秩序混而导致电子信息系统运径。任何x个单元、模乱行中断块或路径的故障或维护不会导致系统运行中断C不属于A级或B级c级电子信息系统系统配置：N级机房的为c级机房机房内的场地设备应按系统满足基本需求基本需求配置，在场地没有冗余设施正常运行情况下，应保证电子信息系统运行不中断注：1冗余：重复配置系统的一些或全部部件，当系统发生故障时，冗余配置的部件介入并承担故障部件的工作，由此减少系统的故障时间。2容错：具有两套或两套以上相同配置的系统，在同一时刻，至少有两套系统在工佳。按容错系统配置的场地设备，至少能经受住一次严重的突发设备故障或人为操作失误事件而不影响系统运行还行。表23.3.3—2各级机房举例等机房举例级A级以下部门的数据机房、通信机房、控制室、电信接入间等为A级机房：国家气象台；国家级信息中心、计算中心；重要的军事指挥部门；大中城市的机场、广播电台、电视台、应急指挥中心；银行总行；国家和区域电力调度中心等B级以下部门的数据机房、通信机房、控制室、电信接人间等为B级机房：科研院所；高等院校；三级医院；大中城市的气象台、信息中心、疾病预防与控制中心、电力调度中心、交通（铁路、公路、水运）指挥调度中心；国际会议中心；大型博物馆、档案馆、会展中心、国际体育比赛场馆；省部级以上政府办公楼；大型工矿企业等C级一般企业、学校、设计院等单位的机房、控制室、弱电间等。除A、B级机房外，民用建筑工程中为智能化和信息化系统服务的机房、弱电间、控制室的建设标准不宜低于C级注：1其它企事业单位、国际公司、国内公司应按照机房分级与性能要求，结合自身需求与投资能力确定本单位机房的建设等级和技术要求。2各单位的机房按照哪个等级标准进行建设，应由建设单位根据数据丢失或网络中断在经济或社会上造成的损失或影响程度确定，同时还应综合考虑建设投资。等级高的机房可靠性提高，但投资也相应增加。23.2.4选择机房位置应满足下列要求：1机房不应设置在变压器室、卫生间、厨房、锅炉房、洗衣房、浴室、实验室等产生振动、蒸汽、烟尘、有害气体、电磁辐射干扰等房间的上、下层相对应的房间或与其相邻的房间；2远离易燃、易爆及水灾隐患区...
