DK544+466.044-DK544+730路基挖方术 交 底 书VIP免费

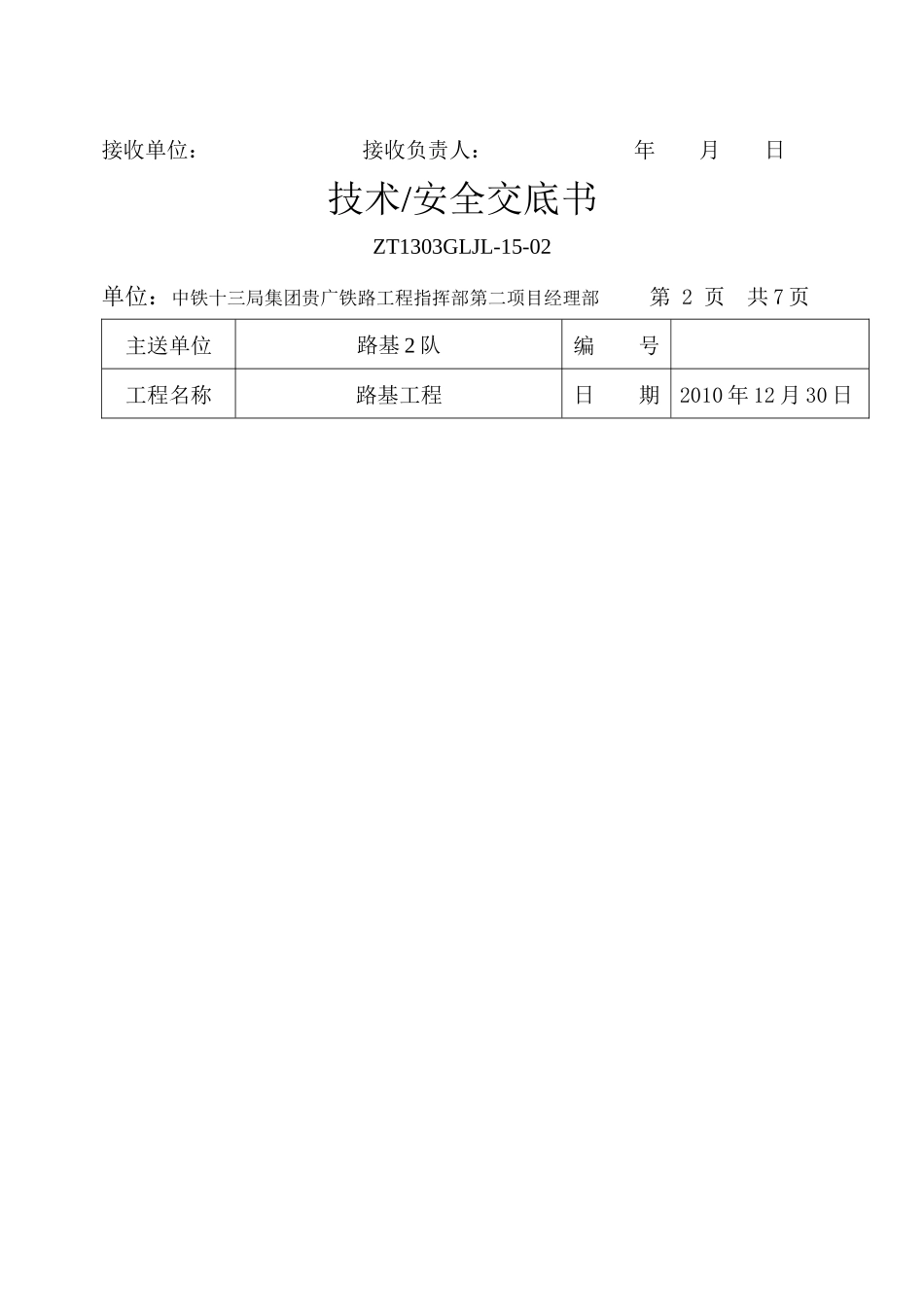

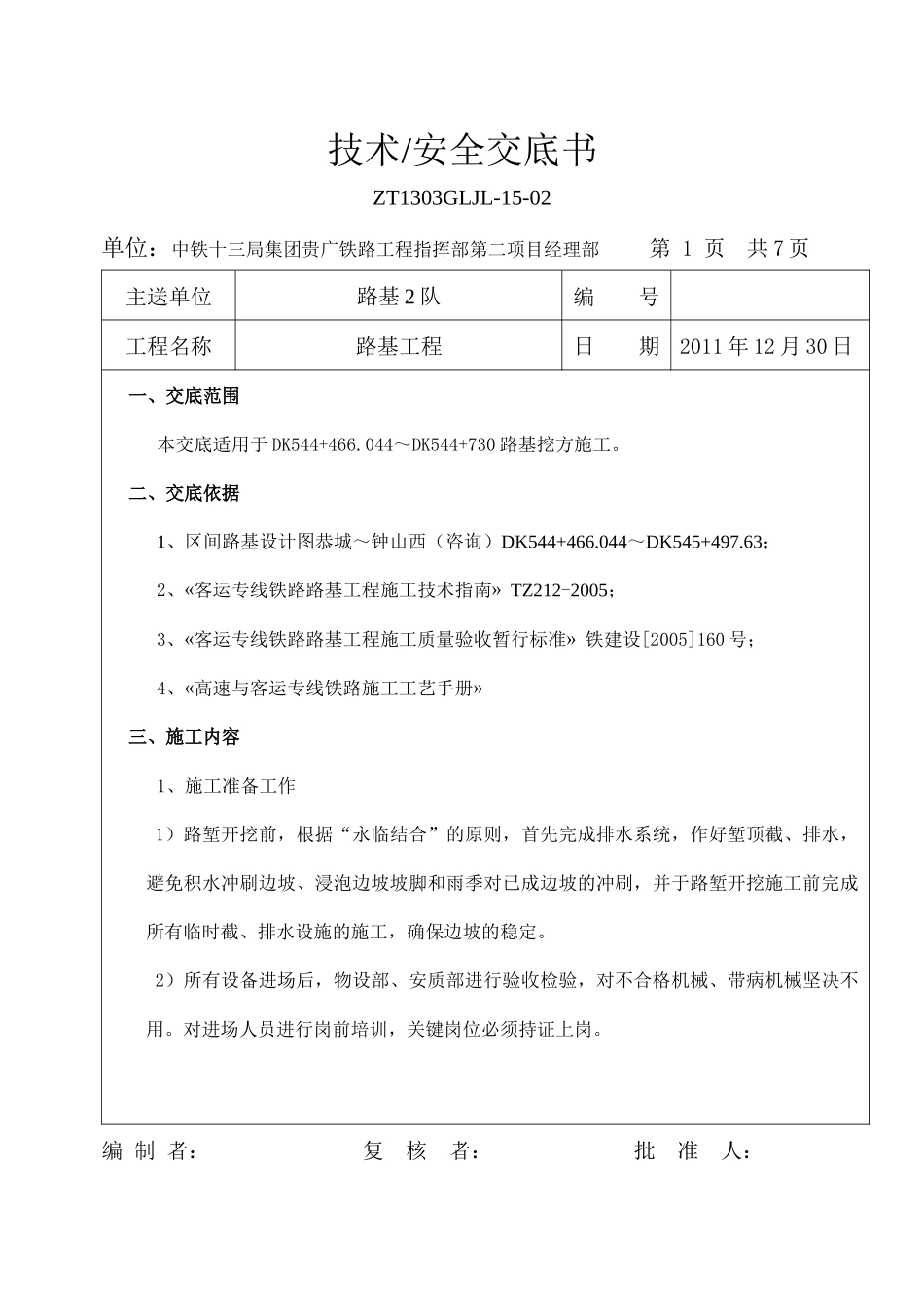

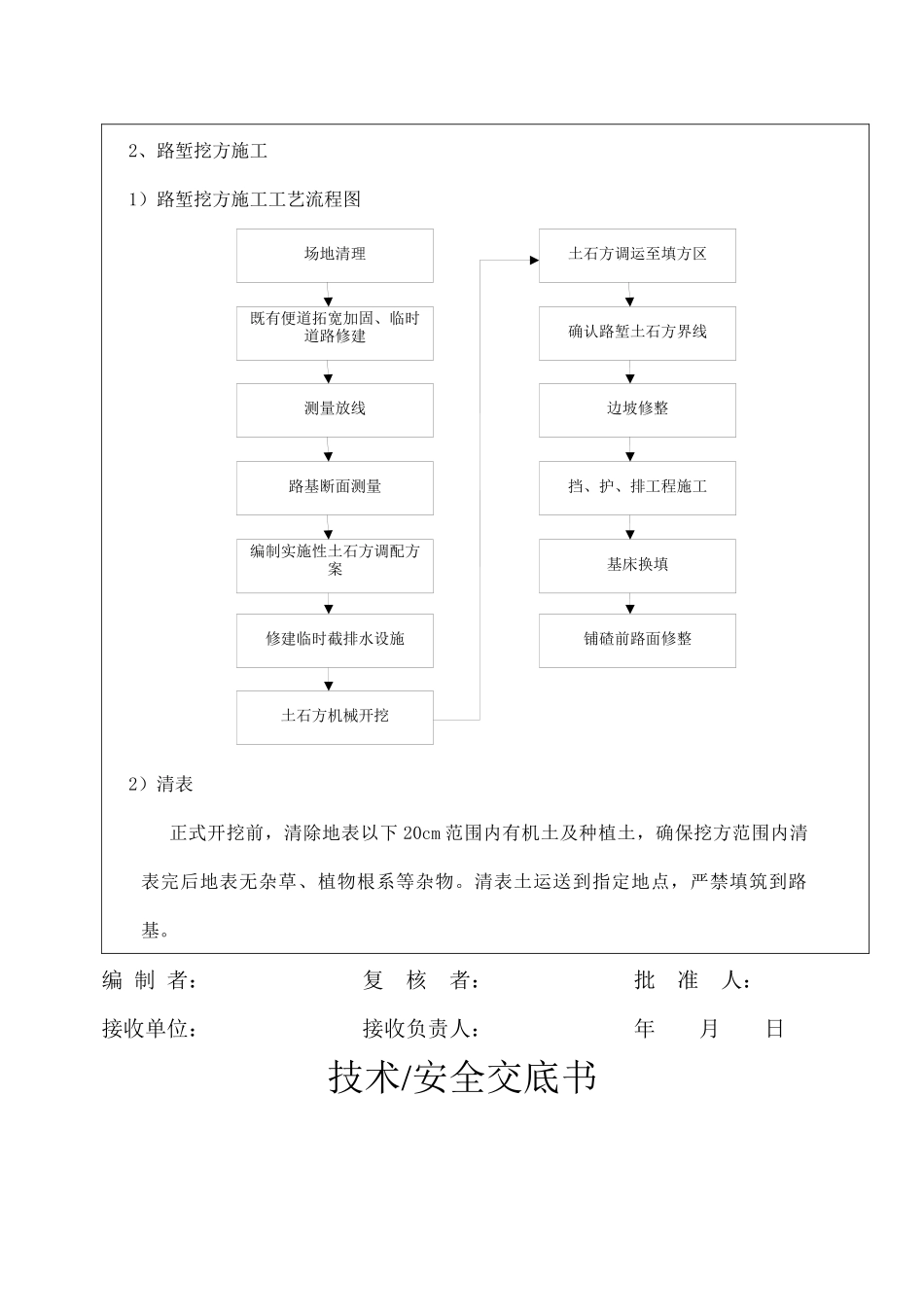

技术/安全交底书ZT1303GLJL-15-02单位：中铁十三局集团贵广铁路工程指挥部第二项目经理部第1页共7页主送单位路基2队编号工程名称路基工程日期2011年12月30日一、交底范围本交底适用于DK544+466.044～DK544+730路基挖方施工。二、交底依据1、区间路基设计图恭城～钟山西（咨询）DK544+466.044～DK545+497.63；2、«客运专线铁路路基工程施工技术指南»TZ212-2005；3、«客运专线铁路路基工程施工质量验收暂行标准»铁建设[2005]160号；4、«高速与客运专线铁路施工工艺手册»三、施工内容1、施工准备工作1）路堑开挖前，根据“永临结合”的原则，首先完成排水系统，作好堑顶截、排水，避免积水冲刷边坡、浸泡边坡坡脚和雨季对已成边坡的冲刷，并于路堑开挖施工前完成所有临时截、排水设施的施工，确保边坡的稳定。2）所有设备进场后，物设部、安质部进行验收检验，对不合格机械、带病机械坚决不用。对进场人员进行岗前培训，关键岗位必须持证上岗。编制者：复核者：批准人：接收单位：接收负责人：年月日技术/安全交底书ZT1303GLJL-15-02单位：中铁十三局集团贵广铁路工程指挥部第二项目经理部第2页共7页主送单位路基2队编号工程名称路基工程日期2010年12月30日场地清理既有便道拓宽加固、临时道路修建测量放线路基断面测量编制实施性土石方调配方案修建临时截排水设施土石方机械开挖土石方调运至填方区确认路堑土石方界线边坡修整挡、护、排工程施工基床换填铺碴前路面修整2、路堑挖方施工1）路堑挖方施工工艺流程图2）清表正式开挖前，清除地表以下20cm范围内有机土及种植土，确保挖方范围内清表完后地表无杂草、植物根系等杂物。清表土运送到指定地点，严禁填筑到路基。编制者：复核者：批准人：接收单位：接收负责人：年月日技术/安全交底书ZT1303GLJL-15-02单位：中铁十三局集团贵广铁路工程指挥部第二项目经理部第3页共7页主送单位路基2队编号工程名称路基工程日期2010年12月30日3）开挖先让挖掘机把开挖坡面挖出来，确定了以后的基准面。路堑开挖根据地形情况采用挖掘机配合自卸汽车运输或铲运机开挖运输，对施工场地狭窄地段无法进入机械时采用人工配合小型机具施工。路堑挖方采用人工横向台阶分层开挖，深挖路堑采用“横向分层、纵向分段，阶梯掘进”的方式施工；合理安排运土通道与掘进工作面的位置及施工次序，做到运土、排水、挖掘，防护互不干扰，以确保开挖顺利进行。开挖弃方运至指定弃土场。按设计边坡自上而下分层逐层开挖方式，遵守挖一层支护一层，不超挖，不欠挖，开挖面保持不小于4%的排水坡，严禁积水，并且保持边坡平顺。开挖过程中经常检查边坡位置，防止边坡部位超挖和欠挖；施工中及时测量，当开挖至边坡平台时，预留20cm的保护层人工清理。编制者：复核者：批准人：接收单位：接收负责人：年月日技术/安全交底书ZT1303GLJL-15-02单位：中铁十三局集团贵广铁路工程指挥部第二项目经理部第4页共7页主送单位路基2队编号工程名称路基工程日期2010年12月30日刷坡修整及时检查堑坡坡度，避免二次刷坡。坡面坑穴、凹槽中的杂物清理后，嵌补平整。3、施工注意事项1）开挖前应先检查坡顶、坡面，并对危石、裂缝及其他不稳定因素进行妥善处理。2）施工中保持坡面平整，严禁乱挖。若发现路堑边坡有变形迹象，不可随便刷方，立即上报，待研究决定对策后，进行处理。3）弃土场应堆置整齐、稳定、排水畅通、避免对土体周围的建筑物、排水及其他任何设施长生干扰或损坏，避免对环境造成污染。四、质量检查1、认真按照要求的质量检测项目、频率进行检验和控制。2、路堑开挖过程中始终保持排水系统畅通。3、边坡坡面平整且稳定无隐患，局部凹凸差不大于15cm。检验数量：沿线路纵向每100m抽样检验5处。检验方法：观察、尺量。编制者：复核者：批准人：接收单位：接收负责人：年月日技术/安全交底书ZT1303GLJL-15-02单位：中铁十三局集团贵广铁路工程指挥部第二项目经理部第5页共7页主送单位路基2队编号工程名称路基工程日期2010年12月30日4、路堑开挖高程、中线至路肩边缘距离、宽度、横坡、平整度的允许偏差及检验标准符合下表4-1规定。表4-1路堑基床底层顶面路肩高程、中...
