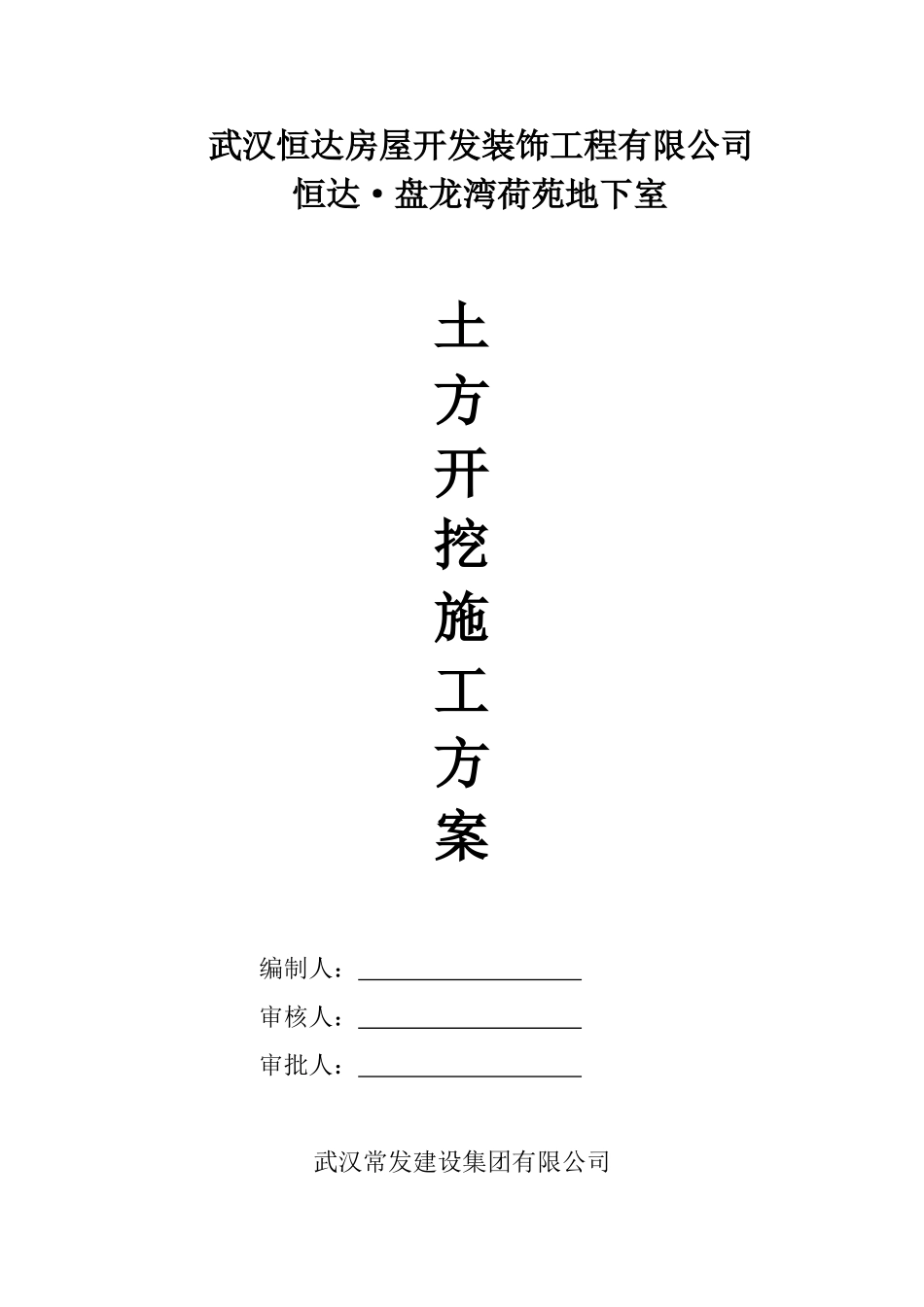

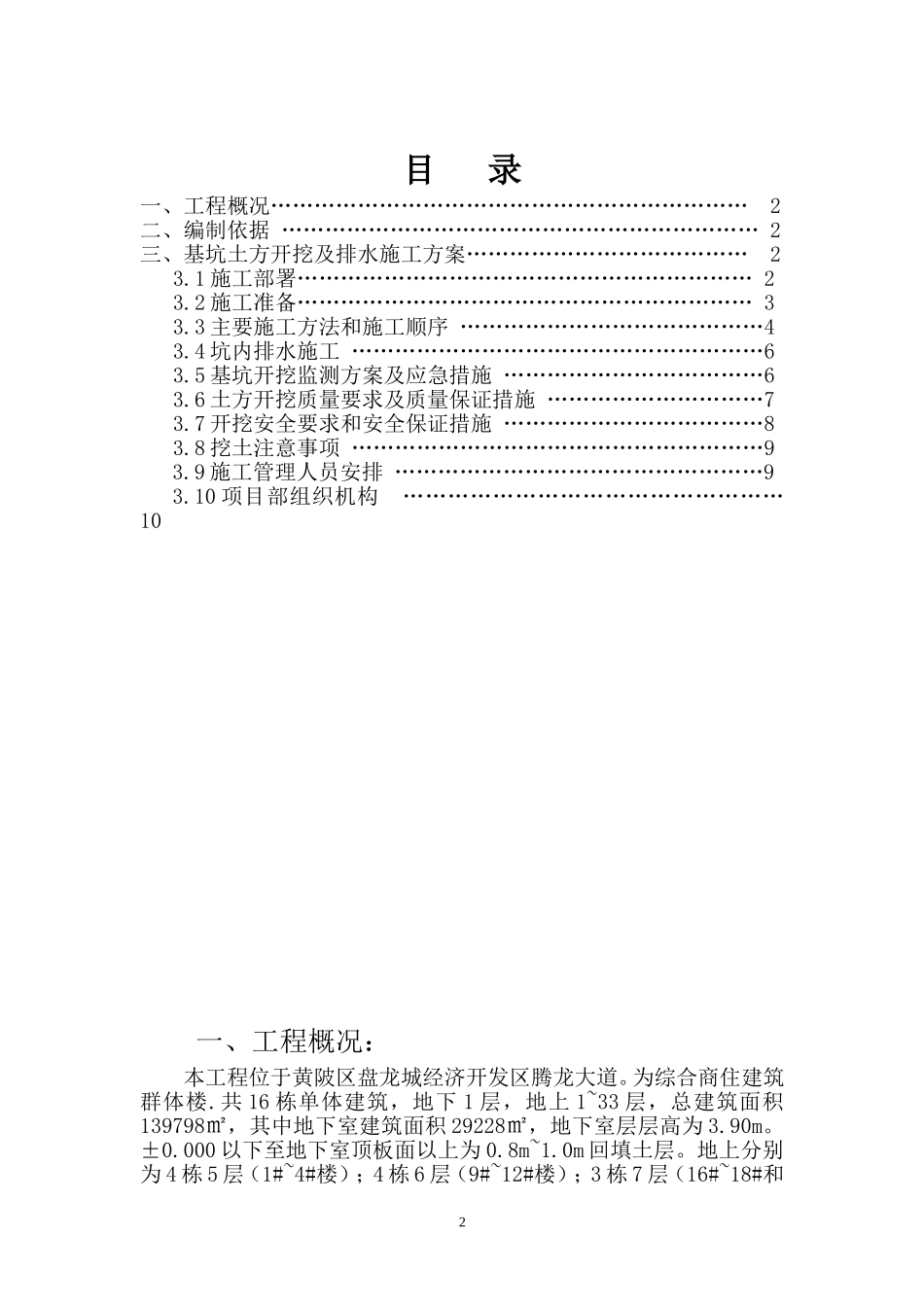

武汉恒达房屋开发装饰工程有限公司恒达·盘龙湾荷苑地下室土方开挖施工方案编制人：审核人：审批人：武汉常发建设集团有限公司2015年3月6日2目录一、工程概况…………………………………………………………2二、编制依据…………………………………………………………2三、基坑土方开挖及排水施工方案…………………………………23.1施工部署………………………………………………………23.2施工准备………………………………………………………33.3主要施工方法和施工顺序……………………………………43.4坑内排水施工…………………………………………………63.5基坑开挖监测方案及应急措施………………………………63.6土方开挖质量要求及质量保证措施…………………………73.7开挖安全要求和安全保证措施………………………………83.8挖土注意事项…………………………………………………93.9施工管理人员安排……………………………………………93.10项目部组织机构……………………………………………10一、工程概况：本工程位于黄陂区盘龙城经济开发区腾龙大道。为综合商住建筑群体楼.共16栋单体建筑，地下1层，地上1~33层，总建筑面积139798㎡，其中地下室建筑面积29228㎡，地下室层层高为3.90m。±0.000以下至地下室顶板面以上为0.8m~1.0m回填土层。地上分别为4栋5层（1#~4#楼）；4栋6层（9#~12#楼）；3栋7层（16#~18#和321#楼）；3栋33层（22#、23#、24#楼）；1栋32层（26#楼）。主楼为住宅楼层高3.0m，±0.000相当于绝对标高24.500m和24.900m，室内外高差为0.5和0.3m。主楼为住宅楼层高3.0m，±0.000相当于绝对标高24.500m和24.900m，室内外高差为0.5和0.3m。主体为框架及框架剪力墙结构，建筑结构安全等级为二级，抗震设防烈度为6度，抗震设防类别属丙类，抗震等级为短肢剪力墙为三级，框架及一般剪力墙为三级，建筑场地类别为II类。二、编制依据：2.1武汉恒达房屋开发装饰工程有限公司提供的，由深圳市筑道建筑工程设计有限公司设计的《恒达·盘龙湾荷苑》20150114-1~32施工图。2.2《恒达·盘龙湾荷苑》岩土工程勘察报告。2.3《恒达·盘龙湾荷苑》基坑边坡放坡方案图。2.4《砼结构工程施工质量验收规范》GB50204-20022.5《建筑工程质量验收统一标准》GB50300-2001。2.6武汉市有关建筑工程管理、市政管理、环境保护等地方性法规和规定。2.7本工程现场及周围环境的实际情况。三、基坑土方开挖及排水施工方案：3.1施工部署3.1.1土方工程以机械与人工开挖相结合。3.1.2根据现场实际情况本地下室土方开挖共分为两层开挖，第一层土方挖至底板面约在19.5m（第一级放坡平台）处，在第一层土方开挖时同时进行基坑边坡支护施工。待基坑第一层土方开挖及边坡支护施工至能满足桩基施工时，先施工桩基再进行第二层土方开挖。3.1.3现场塔吊在第二层土方开挖及桩基分段施工完成，分段安装就位，经相关部门验收后核发准用证方可使用，人工清理承台、基坑时塔吊配合转运土方。3.1.4在机械开挖中，挖土机配备人工，随时配合清理修理桩间土。3.1.5开挖前基坑支护材料及设备进场。3.2施工准备：3.2.1测量放线：（1）土方开挖前，建立以1/A轴为直角坐标系的基准轴线并将相应的轴线控制点引出基坑外固定点，机具、机械施工活动区域以外的马路和建筑物上，并埋钢筋或红油漆标志加以保护。（2）开挖过程中，利用边坡锚网设置明显竖向标志，以方便挖土机械按设计标高开挖。（3）标高测量,施工场地所在的±0.000为黄海高程24.50m和24.9m。用水仪，将水准点测至施工场地，沿基坑外围控制线每隔50M4埋设一个永久性护桩，并用红油漆做好标记，作为开挖深度的测量依据。（原始地面标高约为22.5M，即-2.0~-2.4M）（4）基坑、承台开挖放线工作由现场施工员负责，并请业主及监理工程师进行复核。按程序办理监理审定书面报告，并签署明确的准许开挖。3.2.2现场道路和出入口根据实际情况，现场狭窄，在24#楼与25#楼之间开设一个纵向出入口。3.2.3施工用电的准备和安全防护基坑开挖期间，机械施工用电主要是夜间照明和机械的现场机修及桩基施工用电，施工用线采用三相五线制，接零保护，采用电缆地下埋设...
