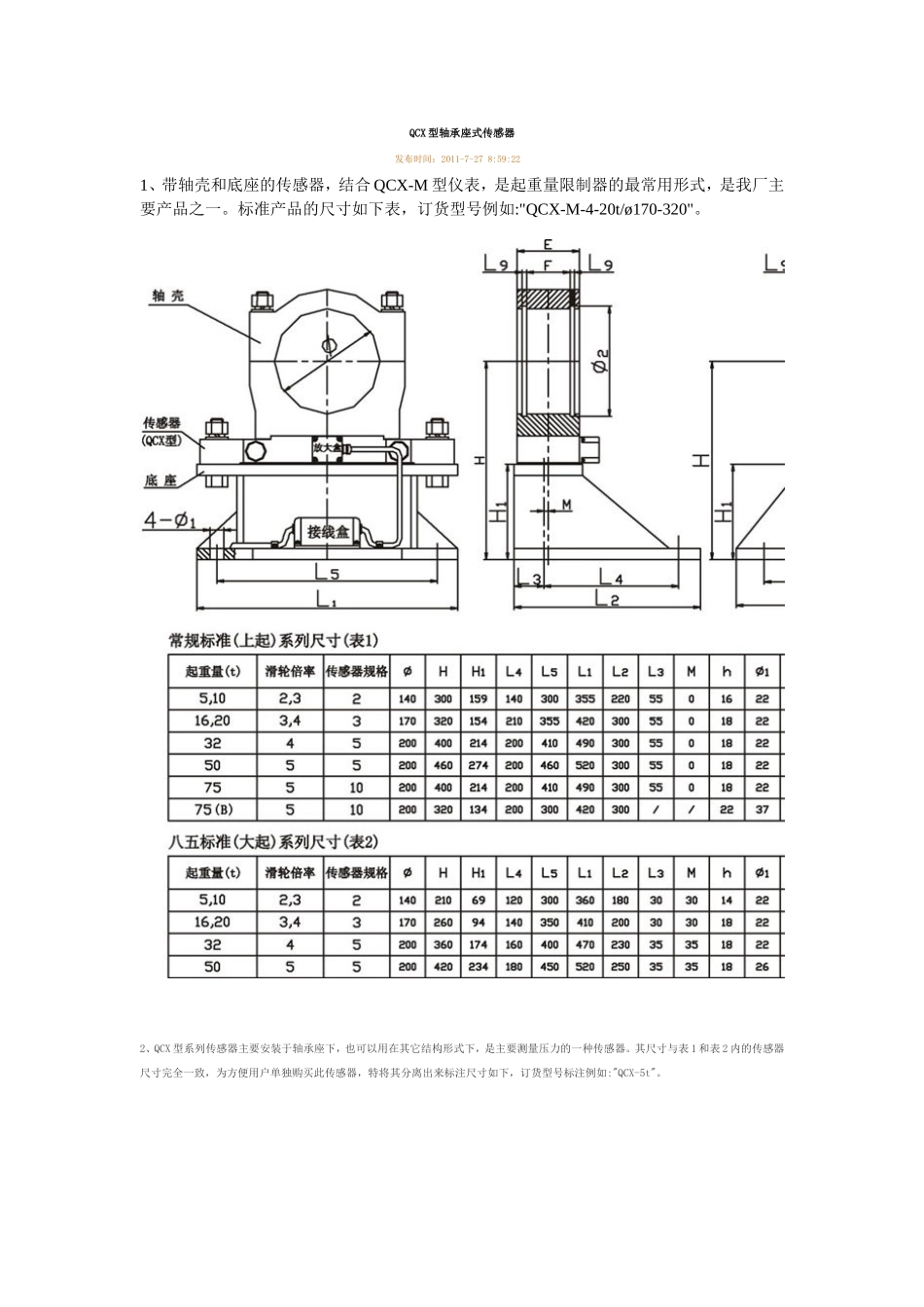

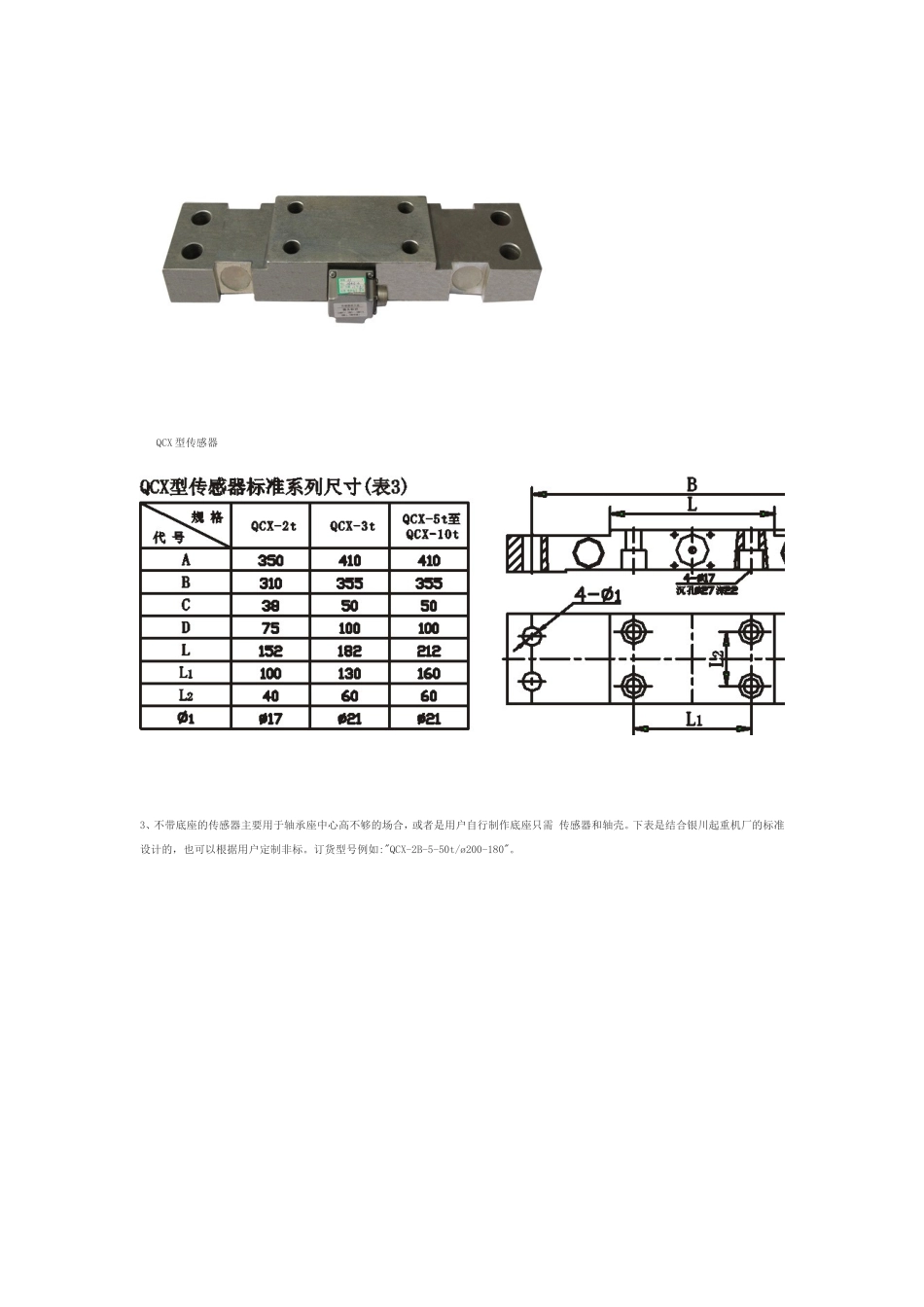

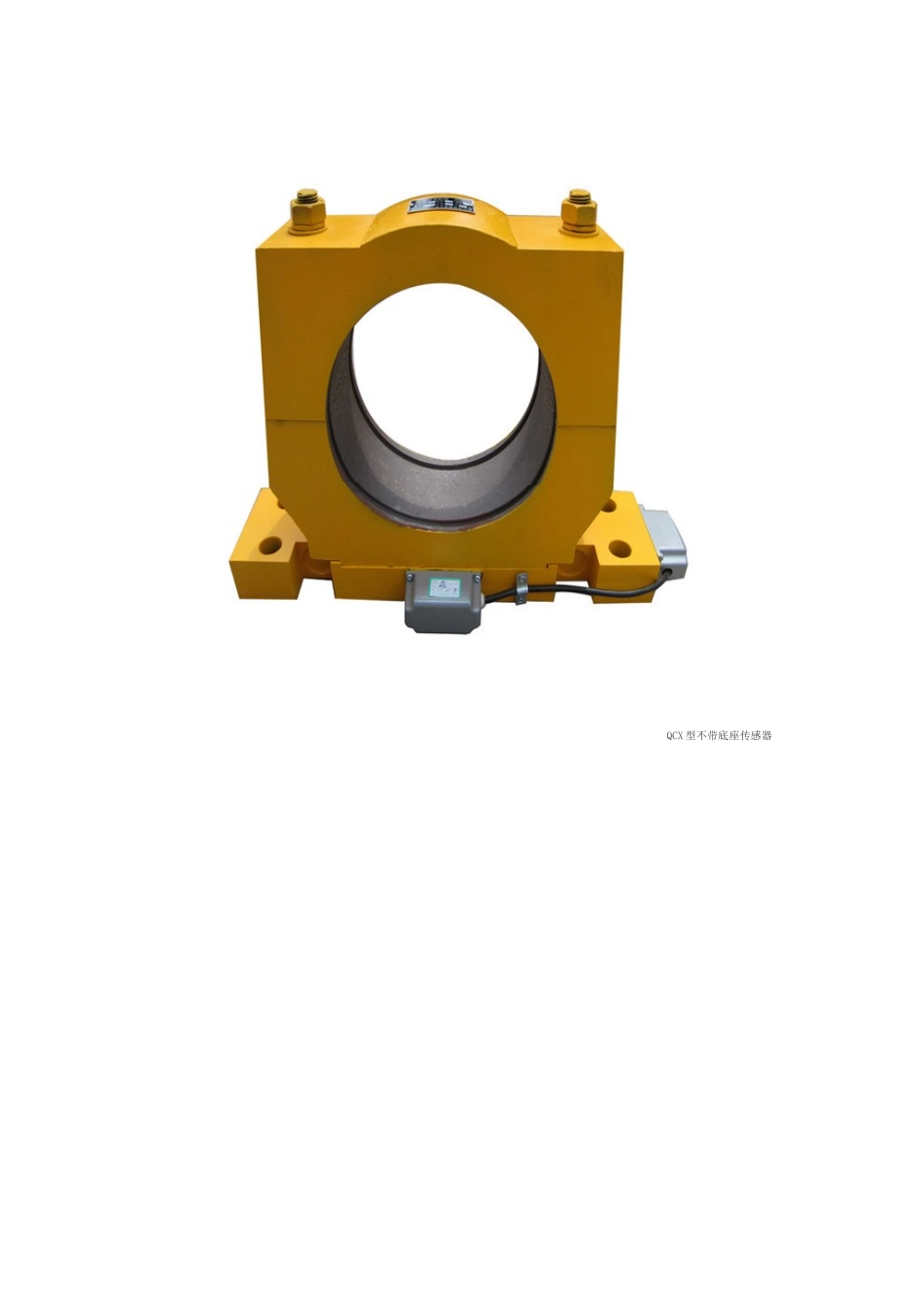

QCX型轴承座式传感器发布时间:2011-7-278:59:221、带轴壳和底座的传感器,结合QCX-M型仪表,是起重量限制器的最常用形式,是我厂主要产品之一。标准产品的尺寸如下表,订货型号例如:"QCX-M-4-20t/ø170-320"。2、QCX型系列传感器主要安装于轴承座下,也可以用在其它结构形式下,是主要测量压力的一种传感器。其尺寸与表1和表2内的传感器尺寸完全一致,为方便用户单独购买此传感器,特将其分离出来标注尺寸如下,订货型号标注例如:"QCX-5t"。QCX型传感器3、不带底座的传感器主要用于轴承座中心高不够的场合,或者是用户自行制作底座只需传感器和轴壳。下表是结合银川起重机厂的标准设计的,也可以根据用户定制非标。订货型号例如:"QCX-2B-5-50t/ø200-180"。QCX型不带底座传感器4、大吨位限制器用的传感器,一般都是按照用户的来图定制的。以下表格的系列尺寸是根据以往国内主要起重机厂家的订货图纸总结出来的,以备新用户订购或设计非标产品时作参考。QCX型大吨位传感器
