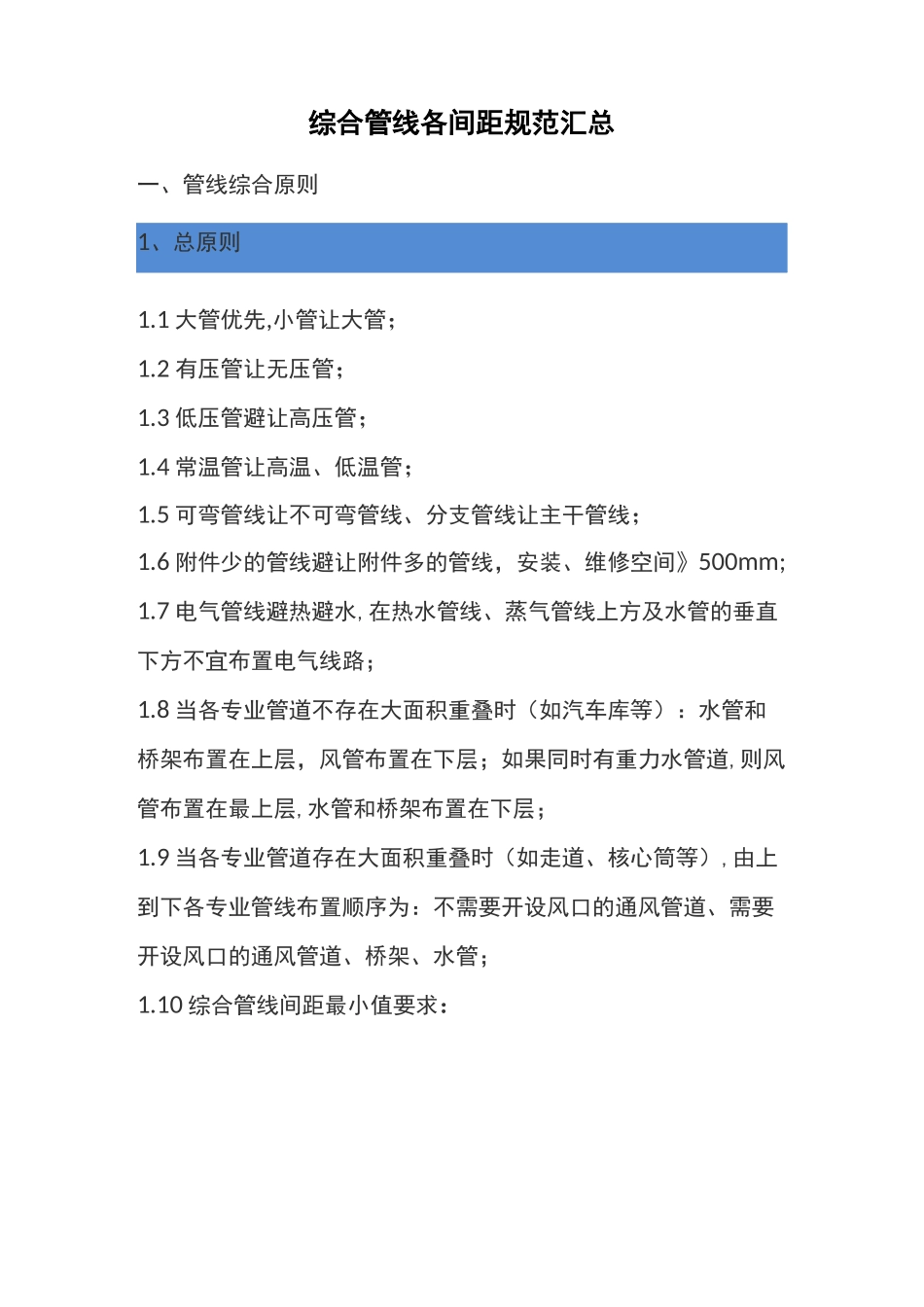

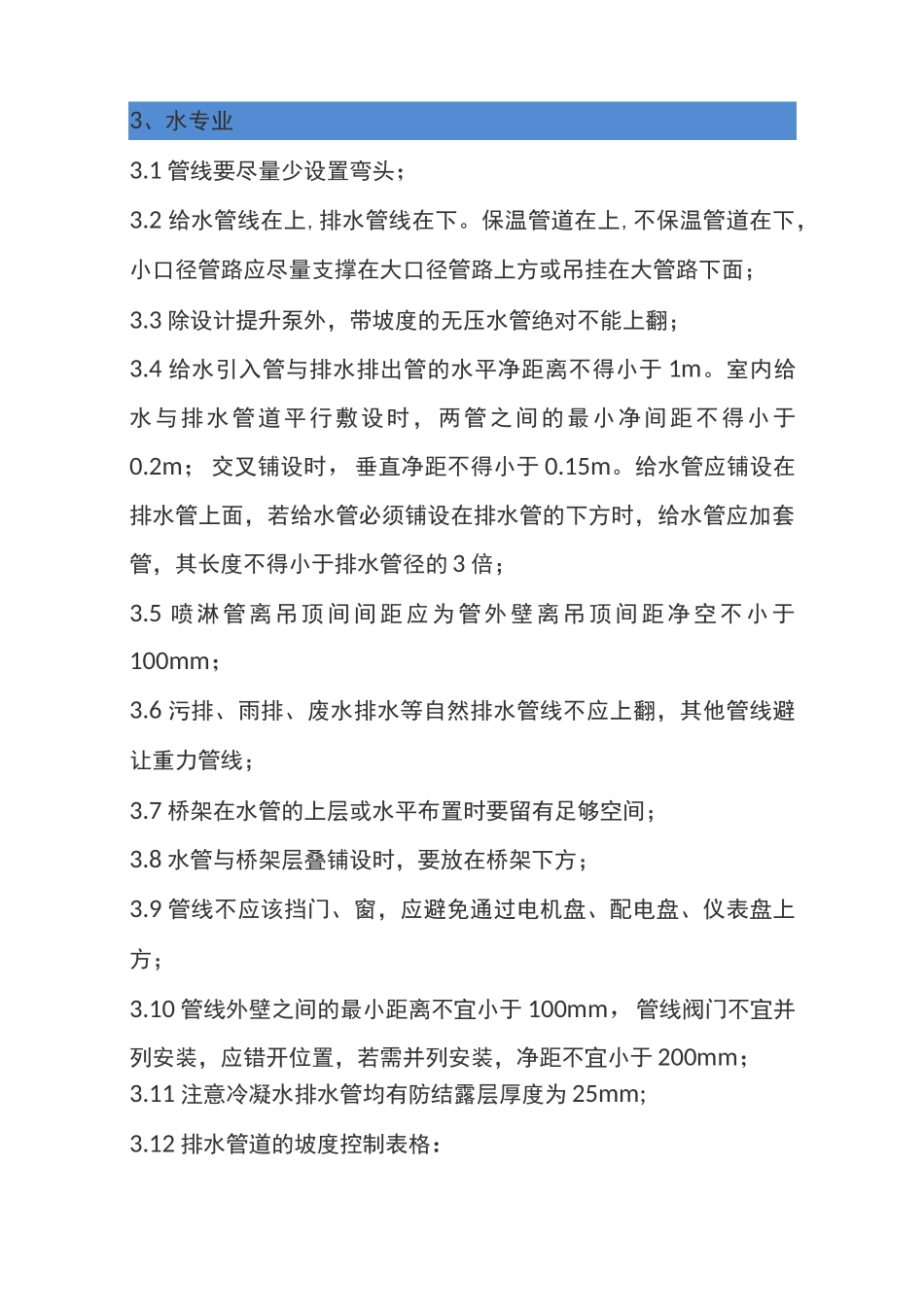

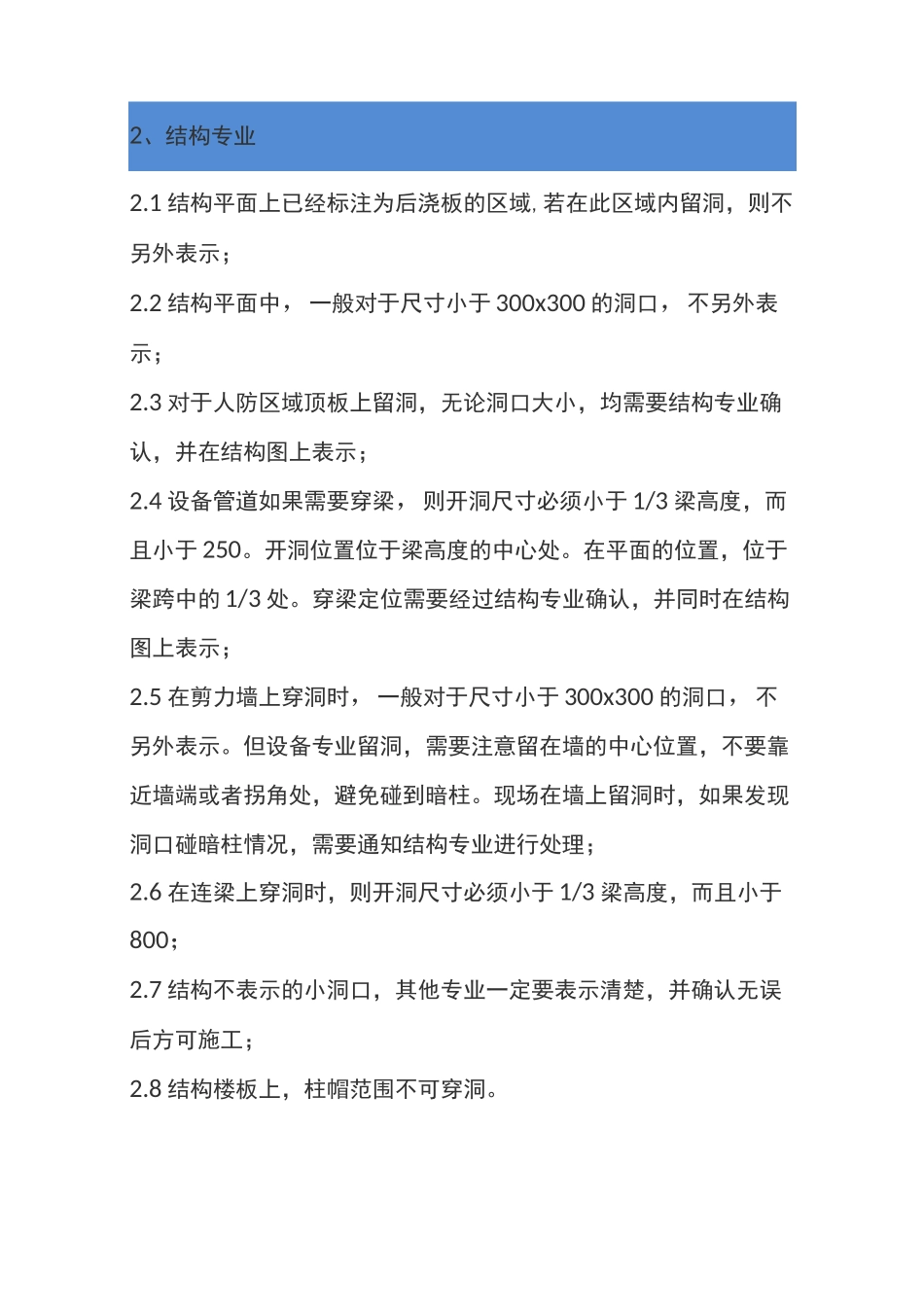

综合管线各间距规范汇总一、管线综合原则1、总原则1.1大管优先,小管让大管；1.2有压管让无压管；1.3低压管避让高压管；1.4常温管让高温、低温管；1.5可弯管线让不可弯管线、分支管线让主干管线；1.6附件少的管线避让附件多的管线，安装、维修空间》500mm;1.7电气管线避热避水,在热水管线、蒸气管线上方及水管的垂直下方不宜布置电气线路；1.8当各专业管道不存在大面积重叠时（如汽车库等）：水管和桥架布置在上层，风管布置在下层；如果同时有重力水管道,则风管布置在最上层,水管和桥架布置在下层；1.9当各专业管道存在大面积重叠时（如走道、核心筒等）,由上到下各专业管线布置顺序为：不需要开设风口的通风管道、需要开设风口的通风管道、桥架、水管；1.10综合管线间距最小值要求：2、结构专业2.1结构平面上已经标注为后浇板的区域,若在此区域内留洞，则不另外表示；2.2结构平面中，一般对于尺寸小于300x300的洞口，不另外表示；2.3对于人防区域顶板上留洞，无论洞口大小，均需要结构专业确认，并在结构图上表示；2.4设备管道如果需要穿梁，则开洞尺寸必须小于1/3梁高度，而且小于250。开洞位置位于梁高度的中心处。在平面的位置，位于梁跨中的1/3处。穿梁定位需要经过结构专业确认，并同时在结构图上表示；2.5在剪力墙上穿洞时，一般对于尺寸小于300x300的洞口，不另外表示。但设备专业留洞，需要注意留在墙的中心位置，不要靠近墙端或者拐角处，避免碰到暗柱。现场在墙上留洞时，如果发现洞口碰暗柱情况，需要通知结构专业进行处理；2.6在连梁上穿洞时，则开洞尺寸必须小于1/3梁高度，而且小于800；2.7结构不表示的小洞口，其他专业一定要表示清楚，并确认无误后方可施工；2.8结构楼板上，柱帽范围不可穿洞。3、水专业3.1管线要尽量少设置弯头；3.2给水管线在上,排水管线在下。保温管道在上,不保温管道在下，小口径管路应尽量支撑在大口径管路上方或吊挂在大管路下面；3.3除设计提升泵外，带坡度的无压水管绝对不能上翻；3.4给水引入管与排水排出管的水平净距离不得小于1m。室内给水与排水管道平行敷设时，两管之间的最小净间距不得小于0.2m；交叉铺设时，垂直净距不得小于0.15m。给水管应铺设在排水管上面，若给水管必须铺设在排水管的下方时，给水管应加套管，其长度不得小于排水管径的3倍；3.5喷淋管离吊顶间间距应为管外壁离吊顶间距净空不小于100mm；3.6污排、雨排、废水排水等自然排水管线不应上翻，其他管线避让重力管线；3.7桥架在水管的上层或水平布置时要留有足够空间；3.8水管与桥架层叠铺设时，要放在桥架下方；3.9管线不应该挡门、窗，应避免通过电机盘、配电盘、仪表盘上方；3.10管线外壁之间的最小距离不宜小于100mm，管线阀门不宜并列安装，应错开位置，若需并列安装，净距不宜小于200mm；3.11注意冷凝水排水管均有防结露层厚度为25mm;3.12排水管道的坡度控制表格：管径S最小坡度500.0350.0250.5750_0250.0151000-0200.0121250.0150.0101500-0100.0070.63000-0060.0054、暖通专业4.1应保证无压管（空调专业仅冷凝水管）的重力坡度，并尽量避免无压管与其它管道交叉及叠加，以控制层高；4.2对于管道的外壁、法兰边缘及热绝缘层外壁等管路最突出的部位,距墙壁或柱边的净距应＞100mm;4.3如遇到空间不足的管廊，可与设计师沟通，断面尺寸改小，便于提咼标咼；4.4冷凝水应考虑坡度,吊顶的实际安装高度通常由冷凝水的最低点决定，冷凝水管从风机盘管至水平干管坡度不小于0.01,冷凝水干管应按排水方向做不小于0.008的下行坡度；4.5空调冷冻水管、乙二醇管、空调风管、吊顶内的排烟风管均需设置保温,风管法兰宽度一般可按35mm考虑。5、电气专业5.1电缆线槽、桥架宜高出地面2.2m以上。线槽和桥架顶部距顶棚或其它障碍物不宜小于0.3m；5.2电缆桥架应敷设在易燃易爆气体管和热力管道的下方，当设计无要求时，与管道的最小净距，符合以下要求：5.3在吊顶内设置时，槽盖开启面应保持80mm的垂直净空,与其他专业之间的距离最好保持在＞100mm;5.4电缆桥架与用电设备交越时,其间的净距不小于0.5m;5.5两组电缆桥架在同一高度平行敷设时,其间距不小于0.6m;当电缆桥架边沿距离墙、...
