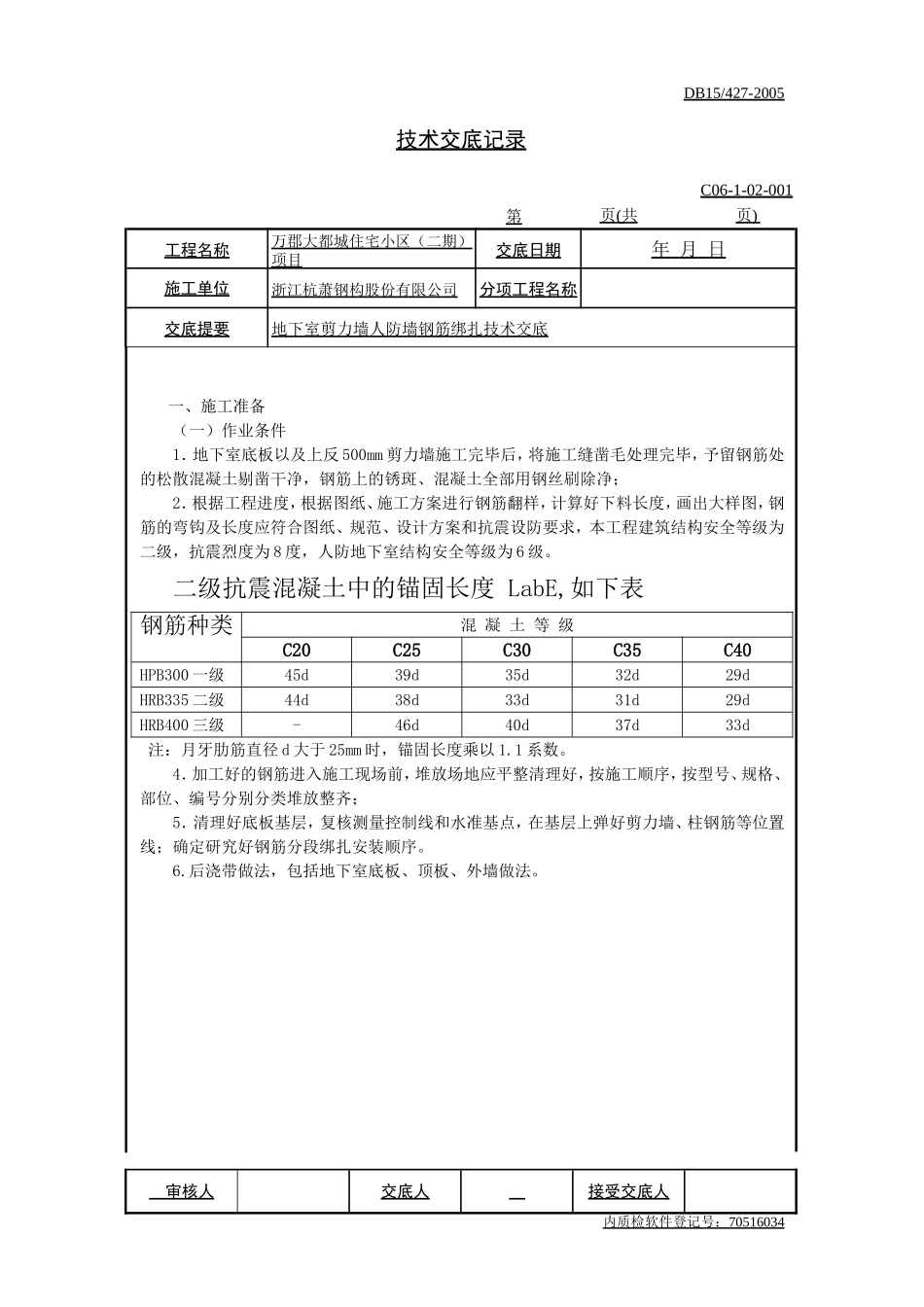

DB15/427-2005技术交底记录C06-1-02-001第页(共页)工程名称万郡大都城住宅小区（二期）项目交底日期年月日施工单位浙江杭萧钢构股份有限公司分项工程名称交底提要地下室剪力墙人防墙钢筋绑扎技术交底一、施工准备（一）作业条件1．地下室底板以及上反500mm剪力墙施工完毕后，将施工缝凿毛处理完毕，予留钢筋处的松散混凝土剔凿干净，钢筋上的锈斑、混凝土全部用钢丝刷除净；2．根据工程进度，根据图纸、施工方案进行钢筋翻样，计算好下料长度，画出大样图，钢筋的弯钩及长度应符合图纸、规范、设计方案和抗震设防要求，本工程建筑结构安全等级为二级，抗震烈度为8度，人防地下室结构安全等级为6级。二级抗震混凝土中的锚固长度LabE,如下表钢筋种类混凝土等级C20C25C30C35C40HPB300一级45d39d35d32d29dHRB335二级44d38d33d31d29dHRB400三级-46d40d37d33d注：月牙肋筋直径d大于25mm时，锚固长度乘以1.1系数。4．加工好的钢筋进入施工现场前，堆放场地应平整清理好，按施工顺序，按型号、规格、部位、编号分别分类堆放整齐；5．清理好底板基层，复核测量控制线和水准基点，在基层上弹好剪力墙、柱钢筋等位置线；确定研究好钢筋分段绑扎安装顺序。6.后浇带做法，包括地下室底板、顶板、外墙做法。审核人交底人接受交底人内质检软件登记号：70516034DB15/427-2005技术交底记录C06-1-02-001第页(共页)工程名称万郡大都城住宅小区（二期）项目交底日期年月日施工单位浙江杭萧钢构股份有限公司分项工程名称交底提要地下室剪力墙人防墙钢筋绑扎技术交底沉降型后浇带，待主体结构封顶，填充墙砌筑完成后封闭。后浇带未封闭前，内部要清理保护，钢筋要做防锈措施。7.地下室夹层节点。a.钢骨梁部位的钢筋对拉挂钩，弯钩处做成直角，平直部分按10d考虑。如图1审核人交底人接受交底人内质检软件登记号：70516034DB15/427-2005技术交底记录C06-1-02-001第页(共页)工程名称万郡大都城住宅小区（二期）项目交底日期年月日施工单位浙江杭萧钢构股份有限公司分项工程名称交底提要地下室剪力墙人防墙钢筋绑扎技术交底（二）施工材料1．钢筋应有出厂质量证明和检验报告单，并按规范规定在项目部试验员、监理见证下取样复试合格，焊接接头，套筒接头经取样试验合格。3．绑扎丝采用22#镀锌铁丝，无锈蚀或过硬现象，绑扎丝长度按300mm切断；4．垫块制作：采用细石混凝土垫块或大理石花岗岩垫块，墙柱垫块制作时应先预埋扎丝，以便同钢筋绑牢，垫块要提前制作，以保证使用时的强度足够，按800mm-1000mm距离梅花型与外层钢筋绑牢，在绑扎钢筋后支模板前应放置垫块，地下室承台，底板及外墙迎水面钢筋保护层厚度为50mm，内侧保护层为25mm。地下室外墙保护层内设置双向钢筋网片。其余为注明部位的保护层厚度按有关规范确定。（三）主要机具设备1．机械设备：在施工现场配备砂轮切割机，交流电焊机等数台。审核人交底人接受交底人内质检软件登记号：70516034DB15/427-2005技术交底记录C06-1-02-001第页(共页)工程名称万郡大都城住宅小区（二期）项目交底日期年月日施工单位浙江杭萧钢构股份有限公司分项工程名称交底提要地下室剪力墙人防墙钢筋绑扎技术交底2．主要工具：各种钢筋钩子、管钳、钢丝刷、撬棍、扳子、绑扎架、粉笔、尺子等。二、施工操作工艺（一）钢筋绑扎操作工艺a.绑柱子钢筋。套柱子箍筋→搭接绑扎竖向受力筋→画箍筋间距线→绑箍筋1．套柱子箍筋：按设计要求间距，计算好每根柱子箍筋数量，先将箍筋套在下层伸出的搭接筋上，然后立柱子钢筋，在搭接长度内，绑扣不少于3个，绑扣要向柱子中心；2．搭接绑扎竖向受力筋：柱子主筋立起之后，绑扎接头的搭接长度应符合设计要求，保证搭接长度不小于30d，且长度不小于300mm，接头位置应相互错开。3．画箍筋间距线：在立好的柱子竖向筋上按设计间距划好箍筋间距线；应该在两根对角线钢筋主筋上划线；4．在划好的箍筋位置线将套好的箍筋往上移动，由上往下绑扎，宜采用缠扣绑扎；5．箍筋与主筋要垂直，箍筋转角处与主筋交点均要绑扎，主筋与箍筋非转角部位的相交点成梅花交错绑扎；6．柱箍筋弯头应弯成135度，平直部分长度不小于10d；7．柱上下端箍筋应...
