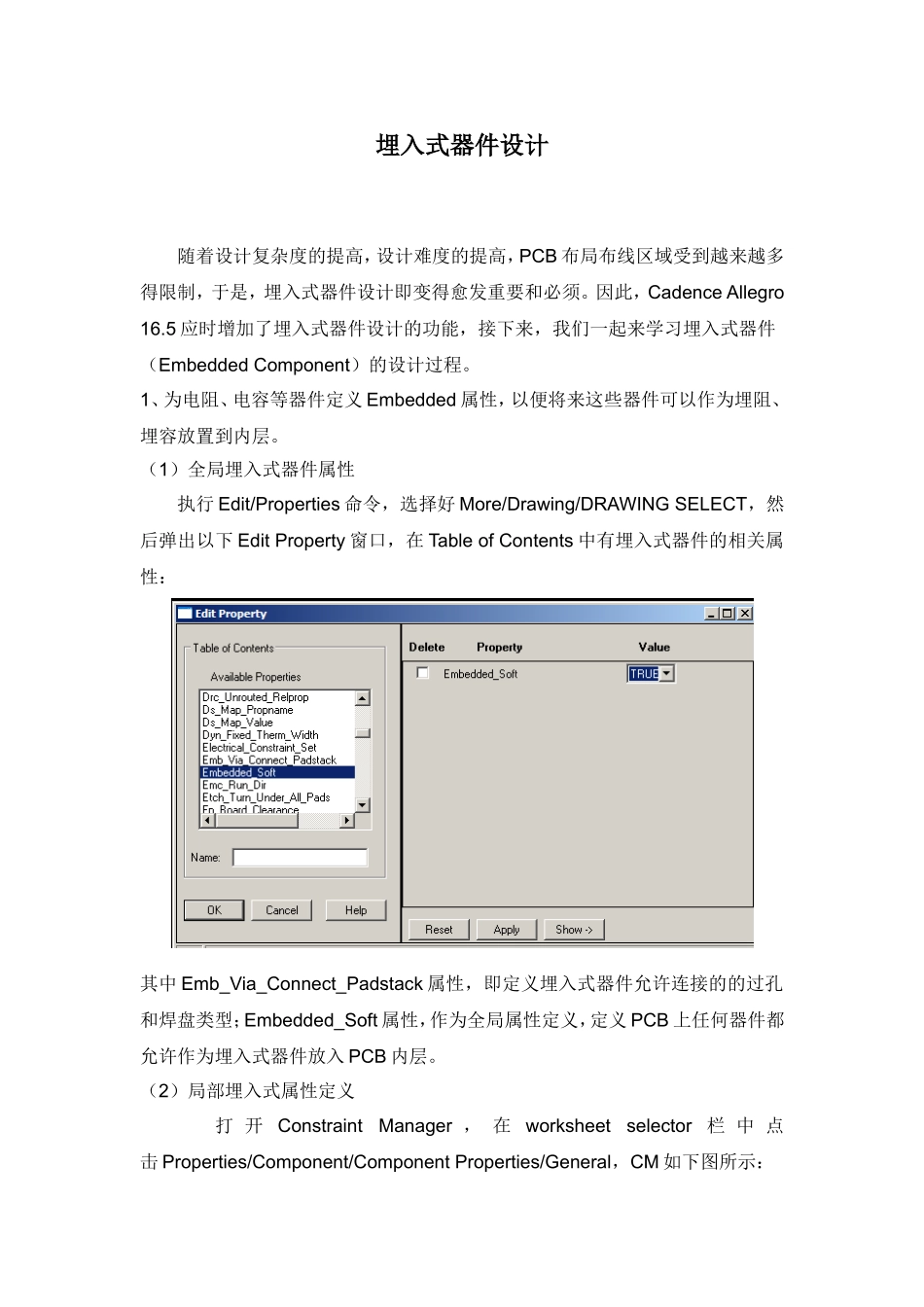

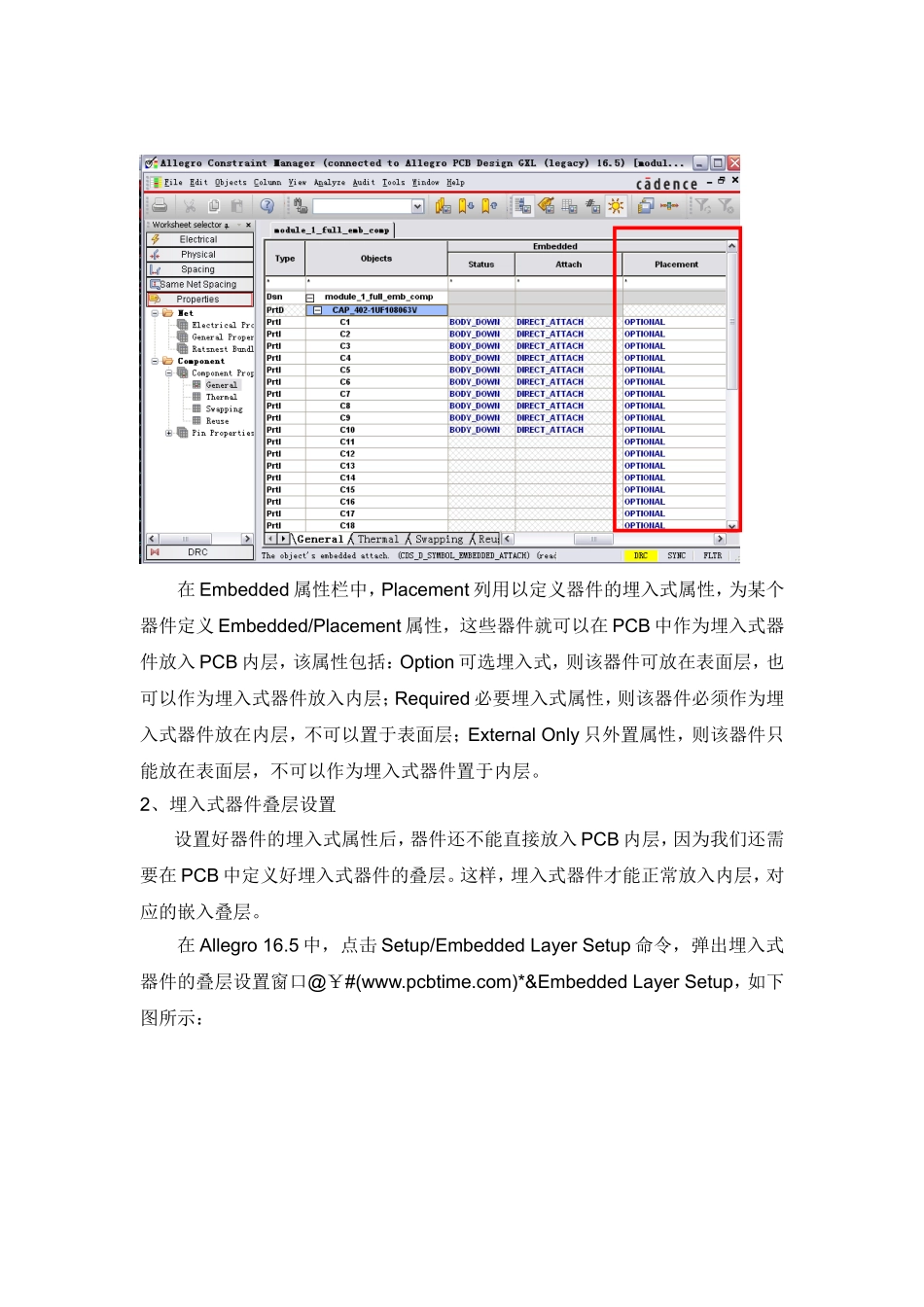

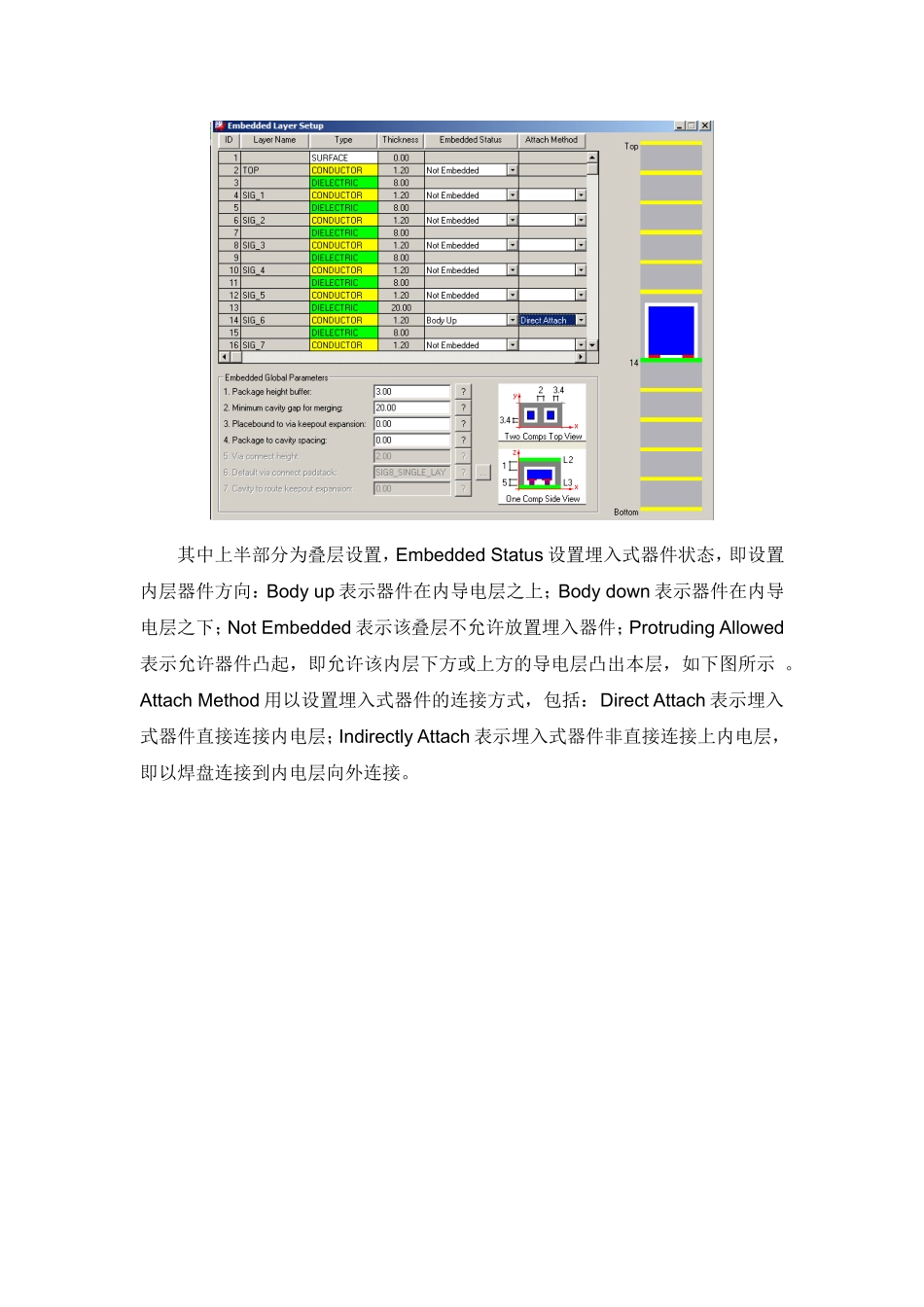

埋入式器件设计随着设计复杂度的提高，设计难度的提高，PCB布局布线区域受到越来越多得限制，于是，埋入式器件设计即变得愈发重要和必须。因此，CadenceAllegro16.5应时增加了埋入式器件设计的功能，接下来，我们一起来学习埋入式器件（EmbeddedComponent）的设计过程。1、为电阻、电容等器件定义Embedded属性，以便将来这些器件可以作为埋阻、埋容放置到内层。（1）全局埋入式器件属性执行Edit/Properties命令，选择好More/Drawing/DRAWINGSELECT，然后弹出以下EditProperty窗口，在TableofContents中有埋入式器件的相关属性：其中Emb_Via_Connect_Padstack属性，即定义埋入式器件允许连接的的过孔和焊盘类型；Embedded_Soft属性，作为全局属性定义，定义PCB上任何器件都允许作为埋入式器件放入PCB内层。（2）局部埋入式属性定义打开ConstraintManager，在worksheetselector栏中点击Properties/Component/ComponentProperties/General，CM如下图所示：在Embedded属性栏中，Placement列用以定义器件的埋入式属性，为某个器件定义Embedded/Placement属性，这些器件就可以在PCB中作为埋入式器件放入PCB内层，该属性包括：Option可选埋入式，则该器件可放在表面层，也可以作为埋入式器件放入内层；Required必要埋入式属性，则该器件必须作为埋入式器件放在内层，不可以置于表面层；ExternalOnly只外置属性，则该器件只能放在表面层，不可以作为埋入式器件置于内层。2、埋入式器件叠层设置设置好器件的埋入式属性后，器件还不能直接放入PCB内层，因为我们还需要在PCB中定义好埋入式器件的叠层。这样，埋入式器件才能正常放入内层，对应的嵌入叠层。在Allegro16.5中，点击Setup/EmbeddedLayerSetup命令，弹出埋入式器件的叠层设置窗口@￥#(www.pcbtime.com)*&EmbeddedLayerSetup，如下图所示：其中上半部分为叠层设置，EmbeddedStatus设置埋入式器件状态，即设置内层器件方向：Bodyup表示器件在内导电层之上；Bodydown表示器件在内导电层之下；NotEmbedded表示该叠层不允许放置埋入器件；ProtrudingAllowed表示允许器件凸起，即允许该内层下方或上方的导电层凸出本层，如下图所示。AttachMethod用以设置埋入式器件的连接方式，包括：DirectAttach表示埋入式器件直接连接内电层；IndirectlyAttach表示埋入式器件非直接连接上内电层，即以焊盘连接到内电层向外连接。下半部分EmbeddedGlobalParameters全局埋入式器件的叠层设置参数，其意义在右边的坐标中有对应显示，包括：Packageheightbuffer：定义埋入式器件腔体与相邻叠层的距离限制；Minimumcavitygapformerging：定义腔体合成的最小距离，如25mil，即两个埋入式器件腔体间距接近至25mil以下时，两腔体即何为一个腔体；Placeboundtoviakeepoutexpansion：定义器件的封装Placebound到器件外部禁止放置过孔区域的延伸距离；Packagetocavityspacing：定义器件封装外部至埋入式腔体的间距；Viaconnectheight：定义埋入式器件向外连接时，所用过孔的高度；Defaultviaconnectpadstack：定义默认情况，允许和埋入式器件向外过孔相连接的焊盘类型；Cavitytoroutekeepoutexpansion：定义埋入式器件腔体至该叠层禁止布线区域之间的间距。3、埋入式器件的添加与编辑埋入式器件属性定义完成，再完成埋入式叠层设置，这样我们就可以将埋入BodyupBodydownProtrudingAllowed式器件正确放入正确的叠层。（1）点击Place/Manually，在Placement窗口中，可以看到埋入式器件有着不同的表示：（2）在Placement窗口，选择器件，在Allegro界面中，器件会随着鼠标移动，而后右击鼠标，如下图所示：在PlaceonLayer中就可以选择埋入式器件将要放置的内导电层（EmbeddedLayerSetup设置的内导电层），选择内层，而后，点击PCB上器件放置的位置即可将该埋入式器件放置在对应的位置、对应的内层。（3）快速布局：执行Place/QuickPlace，在Quickplace窗口中Placebyproperty/value选择埋入式属性，BoardLayer用以设置埋入式器件放入哪个内层。4、埋入式器件的编辑埋入式器件的编辑，包括移动、删除、Module复用等功能均与普通器件的编辑一致，这里就不再赘述。
