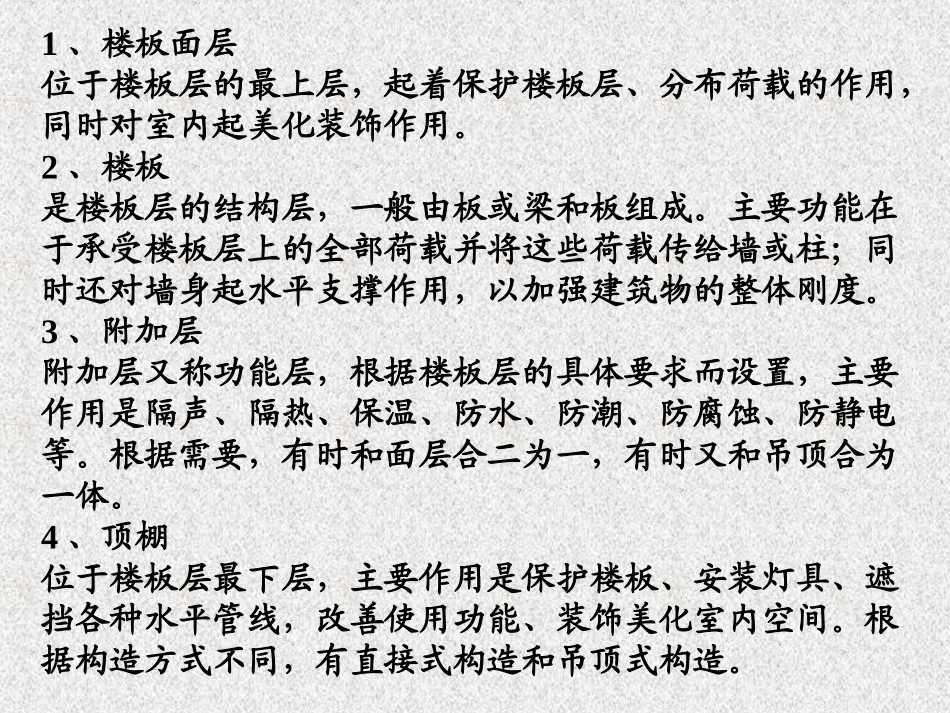

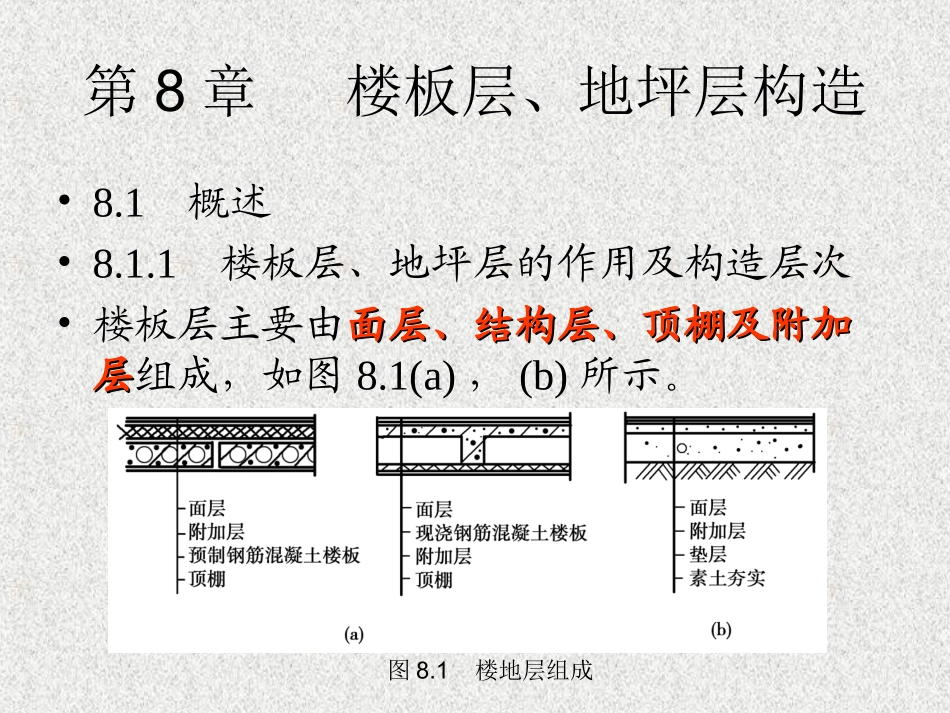

第8章楼板层、地坪层构造第8章楼板层、地坪层构造•8.1概述•8.1.1楼板层、地坪层的作用及构造层次•楼板层主要由面层、结构层、顶棚及附加面层、结构层、顶棚及附加层层组成，如图8.1(a)，(b)所示。图8.1楼地层组成1、楼板面层位于楼板层的最上层，起着保护楼板层、分布荷载的作用，同时对室内起美化装饰作用。2、楼板是楼板层的结构层，一般由板或梁和板组成。主要功能在于承受楼板层上的全部荷载并将这些荷载传给墙或柱；同时还对墙身起水平支撑作用，以加强建筑物的整体刚度。3、附加层附加层又称功能层，根据楼板层的具体要求而设置，主要作用是隔声、隔热、保温、防水、防潮、防腐蚀、防静电等。根据需要，有时和面层合二为一，有时又和吊顶合为一体。4、顶棚位于楼板层最下层，主要作用是保护楼板、安装灯具、遮挡各种水平管线，改善使用功能、装饰美化室内空间。根据构造方式不同，有直接式构造和吊顶式构造。8.1.2楼板层、地坪层的设计要求（1）具有足够的强度和刚度强度要求是指楼板层应保证在自重和活荷载作用下安全可靠，不发生任何破坏。这主要是通过结构设计来满足要求。刚度要求是指楼板层在一定荷载作用下不发生过大变形，以保证正常使用状况。结构规范规定楼板的允许挠度f≤L/250～L/350（现浇）；f≤L/200（预制装配）。一般可用板的最小厚度（1/40L～1/35L）来保证其刚度。（2）隔声要求不同使用性质的房间对隔声的要求不同，如我国对住宅楼板的隔声标准中规定：一级隔声标准为65dB，二级隔声标准为75dB等。对一些特殊性质的房间如广播室、录音室、演播室等的隔声要求则更高。楼板主要是隔绝固体传声，如人的脚步声、拖动家具、敲击楼板等都属于固体传声，防止固体传声可采取以下措施：1、在楼板表面铺设地毯、橡胶、塑料毡等柔性材料。2、在楼板与面层之间加弹性垫层以降低楼板的振动，即“浮筑式楼板”。3、在楼板下加设吊顶，使固体噪声不直接传入下层空间。（3）热工要求主要应满足保温要求。（4）防水防潮要求对有水的房间，都应该进行防潮防水处理。（5）防火要求（6）满足各种管线的设置（7）满足建筑经济的要求多层建筑中。楼板层占自重50％～60％，造价占建筑总造价的20％～30％，因此，在满足功能要求的基础上，要选择经济合理的结构形式和构造方案，尽量减少材料的消耗和楼板层的自重。楼板的类型8.1.3楼板的类型及作用(1)钢筋混凝土楼板(2)压型钢板组合楼板(3)木楼板(4)砖拱楼板8.2钢筋混凝土楼板根据钢筋混凝土楼板的施工方法不同可分为现浇式、装配式和装配整体式三种。8.2.1现浇钢筋混凝土楼板现浇钢筋混凝土楼板整体性好，利于抗震，布置灵活，适应各种不规则形状和要留孔洞等特殊要求的建筑。按受力和传力情况分为现浇肋梁楼板、井式楼板和无梁楼板。1、现浇肋梁楼板现浇肋梁楼板由板、次梁、主梁现浇而成。现浇肋梁楼板根据受力特点和支承情况，分为单向板和双向板。单向板：l2/l1>2，荷载主要沿l1（短边）传递;双向板：l2/l1≤2，两个方向均受力;l2l1l2l1现浇肋梁楼板的经济尺寸梁、板的合理尺寸：梁：主梁的经济跨度为5~9m,最大可达12m，主梁高为主梁跨度的1/14~1/8；主梁宽为高的1/3-1/2；次梁的经济跨度为4~6m，次梁高为次梁跨度的1/18~1/12，宽度为梁高的1/3~1/2。板：单向板的短边一般为1.7～2.5m，双向板不宜超过5m×5m，对于民用建筑，单向板厚度为70～100mm，双向板厚度为80～160mm。2、井式楼板当现浇肋梁楼板两个方向的梁不分主次，高度相等，呈井字形时则称为井式楼板。3、无梁楼板荷载较大及对空间高度、采光、通风有一定要求时，可采用无梁式楼板。无梁楼板为等厚的平板直接支承在柱上，分为有柱帽和无柱帽两种。当楼面荷载比较小时，可采用无柱帽楼板；当楼面荷载较大时，必须在柱顶加设柱帽。无梁楼板的柱可设计成方形、矩形、多边形和圆形；柱帽可根据室内空间要求和柱截面形式进行设计；板的厚度一般大于120mm（120~190mm）且不小于板跨的1/35~1/32。无梁楼板的柱网一般布置为正方形或矩形，间跨一般不超过6m。8.2.2预制装配式钢筋混凝土楼板预制装配式钢筋混凝土楼板是指在加工厂预先制作，然后运到施工现场进行安装的钢...
