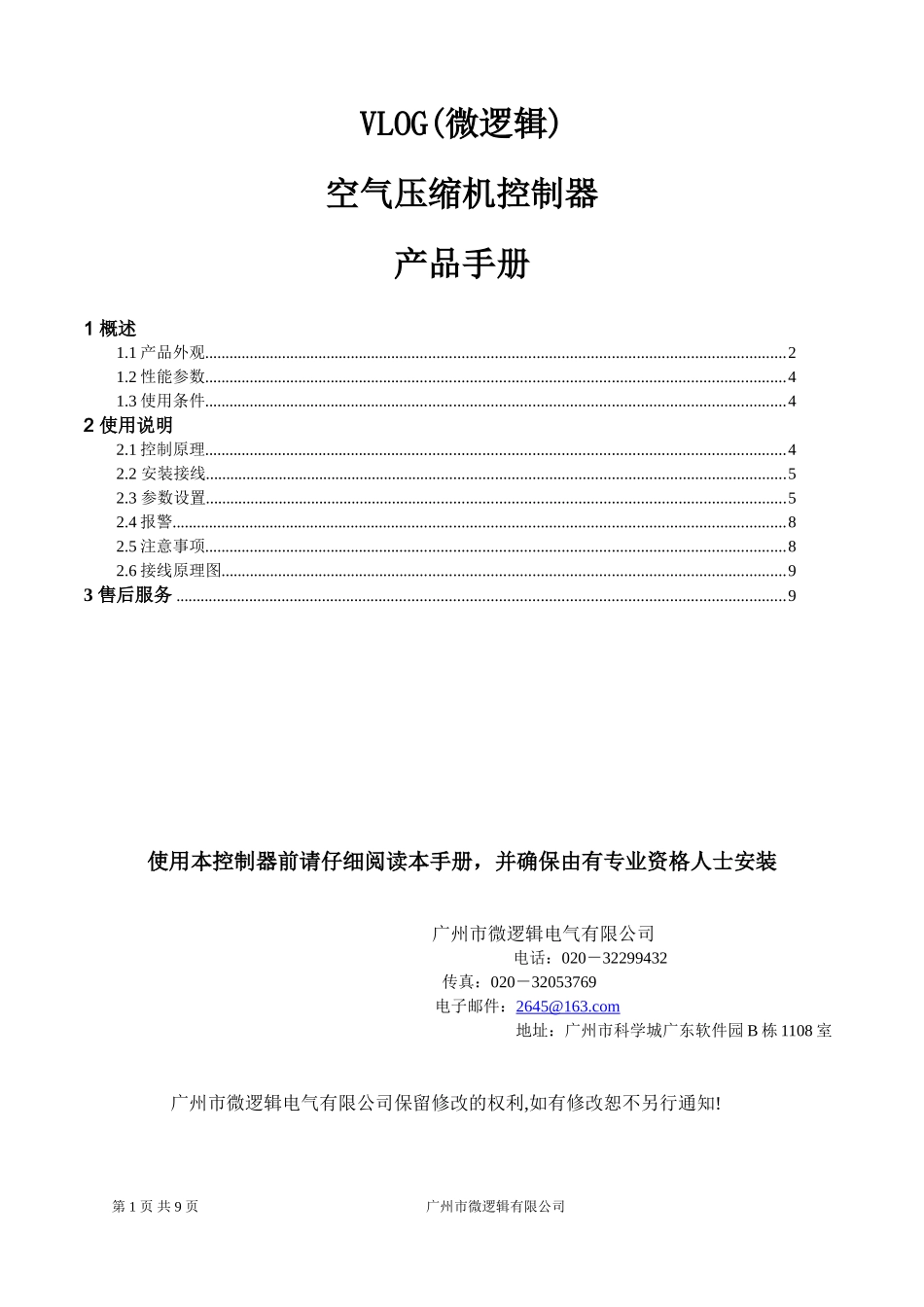

VLOG(微逻辑)空气压缩机控制器产品手册1概述1.1产品外观.............................................................................................................................................21.2性能参数.............................................................................................................................................41.3使用条件.............................................................................................................................................42使用说明2.1控制原理.............................................................................................................................................42.2安装接线.............................................................................................................................................52.3参数设置.............................................................................................................................................52.4报警.....................................................................................................................................................82.5注意事项.............................................................................................................................................82.6接线原理图.........................................................................................................................................93售后服务....................................................................................................................................................9使用本控制器前请仔细阅读本手册，并确保由有专业资格人士安装广州市微逻辑电气有限公司电话：020－32299432传真：020－32053769电子邮件：2645@163.com地址：广州市科学城广东软件园B栋1108室广州市微逻辑电气有限公司保留修改的权利,如有修改恕不另行通知!第1页共9页广州市微逻辑有限公司1概述VLOG(微逻辑)空气压缩机控制器是广州市微逻辑电气有限公司参照国外先进技术，专门为空气压缩机开发研制的一款控制器。它所有的功能均由微电脑控制，可以智能化地实现空压机的自动运转,包含压缩机压力温度自动控制、压缩机各种故障提示信息的实时显示、保护停机联网群控等功能，该型号控制器具有低功耗、高可靠性、功能强大等特点，是高效、节能型螺杆空气压缩机理想的控制系统。1.1产品外观VLOG(微逻辑)空气压缩机控制器由三大部分及附件组成第一部分显示器（显示器可以通过外接键盘接口，接入用户定做带键盘的大界面面板）外观正视如下图所示：高亮度绿色中文液晶可显示16×16点的汉字共4行，每行12个字；可以中文英文显示切换。液晶采用高亮度LED背光灯，10万小时长寿命。。面板由特殊工程塑料制作防划伤，耐油。按键手感良好，坚固耐用。第二部分电流互感器主机电流互感器，穿孔直径Ф35，量程有0-120A0-240A两种范围。要求额定电流为量程最大值70%为恰当。具体对应功率范围如下132Kw以上的主电机电流检测请咨询我公司主电机功率线电流检测相电流检测120A互感器≤37KW45KW、55KW、75KW第2页共9页广州市微逻辑有限公司240A互感器45KW、55KW、75KW90KW、110KW、132KW小电流互感器，穿孔直径Ф8.4，同样要求额定电流不大于量程最大值70%为恰当量程有0-6A适用小于2.2KW风机，0-18A适用小于5.5KW风机。0-60A适用小于22KW主机。第三部分控制模块第3页共9页广州市微逻辑有限公司附件显示器的安装挂钩两个技术参数1、开关量：8路光电隔离输入，5路继电器输出（最大7路）；2、模拟量：1路4～20mA压力检测1路Pt100温度检测两组两路电流检测（含配套互感器两个）；3、显示界面：最多同时显示48个16×16点汉字（4行，每行12个字）4、显示器控制器电源：AC18V10VA交流电源；总工作电流<150mA...
