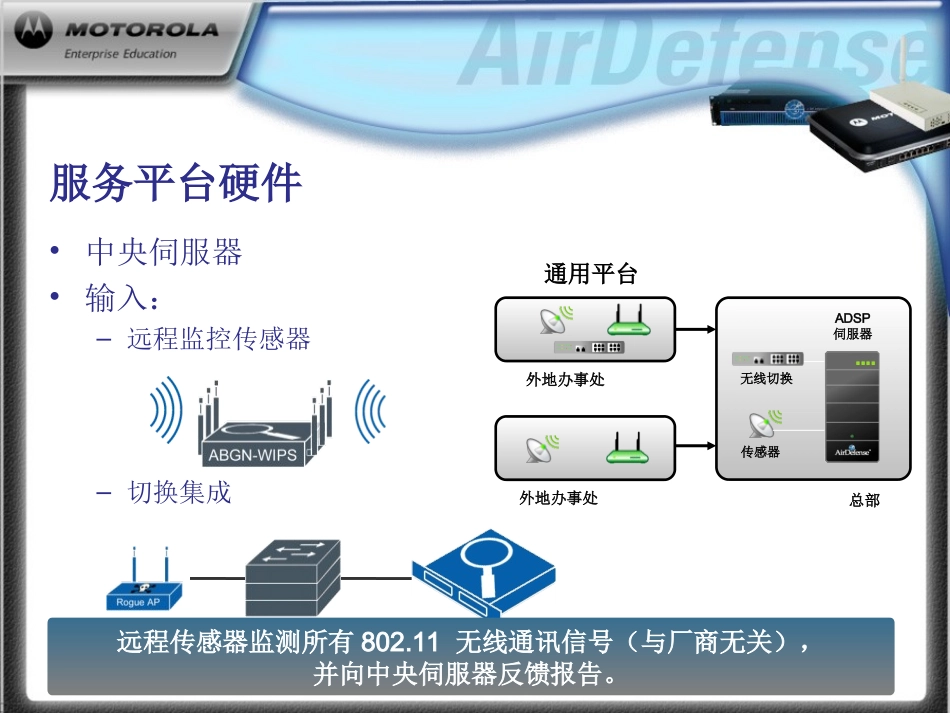

MotorolaAirdefens产品培训主讲：杜昕,MotorolaSolutions,SE2011NovSHANGHAIPart1Airdefense组网结构服务平台硬件•中央伺服器•输入：–远程监控传感器–切换集成总部ADSP伺服器传感器外地办事处外地办事处通用平台无线切换远程传感器监测所有802.11无线通讯信号（与厂商无关），并向中央伺服器反馈报告。网络连接https:8543控制台客户端ADSP伺服器作为传感器的AP浏览器客户端https:443传感器https:443https:443SSH:22设备硬件Parameter1250型3650型4250型CPU3.4GHzIntel®Pentium®4处理器2.13GHzIntel®CoreTM2Duo4处理器2.33GHzIntel®Xeon®5140双核Memory1GBRAM4GBRAM8GBRAMStorage1x250GB7,200RPMSATA2x250GB7,200RPMSATA（RAID1）2x500GB7,200RPMSATA（RAID1）Powersupply单电源单电源1+1冗余电源尺寸1U外形，深16”1U外形，深16”2U外形，深21.5”Sensor100400750Activedevice3,75020,00037,500Toteldevice22,50080,000150,000+传感器选择•专用传感器与两用AP-传感器•802.11a/b/g与802.11a/b/g/n•内置与外接天线•室内与室外•附加模块不同的部署类型有多种传感器选项组合AP与传感器•配置摩托罗拉双频接入点，将一路射频模块作为专用WIPS传感器•BandUn-locked–AP技术可让单频的传感器同时进行不同频段的扫描（5GHz和2.4G）•降低部署成本–不存在重叠传感器部署•AP不需实现定时切换实现部分时间传感，更好的数据性能和服务质量。将单个设备用于全时基础设施和全时传感，最大限度降低部署成本。Motorola各种型号传感器功能的支持部署传感器•清单–是专用传感器还是两用AP-Sensor传感器？–AirDefense主服务器IP地址–故障转移辅助服务器IP地址–传感器IP地址（DHCP默认）•使用AirDefenseLANPlanner预测传感器布置•确定是否使用以太网供电•记录传感器信息（IP，MAC等）和在地图上的位置•订购缆线（如需要）•配置传感器•在指定位置安装传感器探针的合理覆盖范围探针部署时应以尽量减少错失任何终端在空口上的报文监控为重点，按普通笔记本终端的发射功率为参考依旧考虑探针的覆盖范围。可使用一个普通的可调节功率AP，把发射功率调节到约40mW,进行实地勘察，以估算出探针的最大覆盖范围。探针的合理覆盖范围根据用途的不同及应用场景的差异，探针的范围可进行适当的扩大，如：若客户只需要进行WIPS及脆弱性分析功能时，可按探针最大的接收灵敏度进行衡量。若客户需要进行AP-TEST告警及用户性能告警等分析用途时，必须确保探针所覆盖相邻的BSS都在探针(20dBm)发射功率的范围内。（功率对称时可按-75dB的场强进行考虑）传感器通讯概述•传感器只能通过有线网络连接到服务器•传感器使用PKI鉴权•以明文或加密（默认）通信•通过TCP/IP通信（Layer3）传感器发起通信（不需要翻译网络地址）•错过“心跳”将导致传感器故障转移到辅助服务器传感器将通过配置的IP地址发现和连接伺服器传感器配置•所需的设置：–传感器IP或DHCP–主伺服器IP–WIPS模式传感器将通过所配置的IP地址发现和连接伺服器AP-7131作为11n传感器•在“无线”下面的单一新GUI页面上提供WIPS配置。•每个无线射频被设为“WLAN”或“WIPS”（互斥）•双频AP-7131选项：–双频均为WLAN–无WIPS–一个射频为WIPS，一个射频为WLAN–同时为WIPS和WLAN–双频均为WIPS–无WLAN（专用传感器并行扫描2.4GHz和5GHz）在AP-7131WebUI中配置AirDefense主伺服器IP地址AP650作为11n传感器•连接到AP650•获取IP地址•登录进入AP650•传感器配置•设置IP地址的步骤AP-650的纯传感器（sensor-only）配置（没有无线控制器）实验室–将AP650配置为传感器•AP650是基于控制器的AP•AP650默认为DHCP客户端选修实验：将AP650作为传感器需做此实验总结•制定部署计划•初始系统配置•传感器配置18问题？探针的部署（StepbyStep）1.探针固件版本的升级2.探针在安装前的预配置3.探针在安装后的固件升级4.ADSP服务器的地址部署策略（Step1）探针的软件版本升级探针的Wi-NG5.x版本升级,可采取两种升级办法：1.利用摩托罗拉无线交换机进行版本同步。2.在没有无线交换机的环境下可采用DHCPSERVER服务器方式进行升级（AP650，AP...
