高中物理上学期同步测试 第二章 交变电流．第三章 传感器粤教版选修32 VIP免费

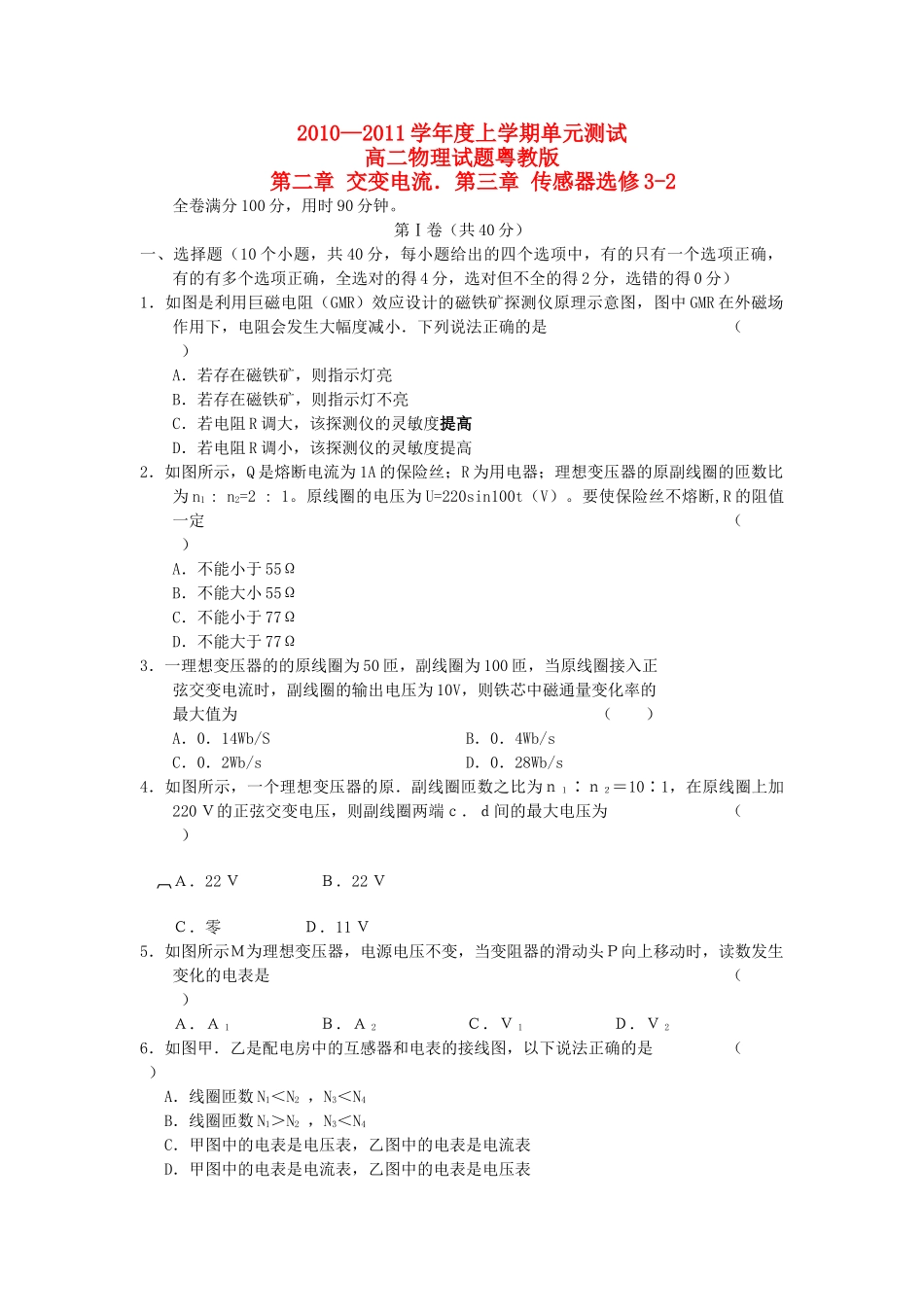

2010—2011学年度上学期单元测试高二物理试题粤教版第二章交变电流．第三章传感器选修3-2全卷满分100分，用时90分钟。第Ⅰ卷（共40分）一、选择题（10个小题，共40分，每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全选对的得4分，选对但不全的得2分，选错的得0分）1．如图是利用巨磁电阻（GMR）效应设计的磁铁矿探测仪原理示意图，图中GMR在外磁场作用下，电阻会发生大幅度减小．下列说法正确的是（）A．若存在磁铁矿，则指示灯亮B．若存在磁铁矿，则指示灯不亮C．若电阻R调大，该探测仪的灵敏度提高D．若电阻R调小，该探测仪的灵敏度提高2．如图所示，Q是熔断电流为1A的保险丝；R为用电器；理想变压器的原副线圈的匝数比为n1:n2=2:1。原线圈的电压为U=220sin100t（V）。要使保险丝不熔断,R的阻值一定（）A．不能小于55ΩB．不能大小55ΩC．不能小于77ΩD．不能大于77Ω3．一理想变压器的的原线圈为50匝，副线圈为100匝，当原线圈接入正弦交变电流时，副线圈的输出电压为10V，则铁芯中磁通量变化率的最大值为（）A．0．14Wb/SB．0．4Wb/sC．0．2Wb/sD．0．28Wb/s4．如图所示，一个理想变压器的原．副线圈匝数之比为ｎ１∶ｎ２＝10∶1，在原线圈上加220Ｖ的正弦交变电压，则副线圈两端ｃ．ｄ间的最大电压为（）Ａ．22ＶＢ．22ＶＣ．零Ｄ．11Ｖ5．如图所示Ｍ为理想变压器，电源电压不变，当变阻器的滑动头Ｐ向上移动时，读数发生变化的电表是（）Ａ．Ａ1Ｂ．Ａ2Ｃ．Ｖ1Ｄ．Ｖ26．如图甲．乙是配电房中的互感器和电表的接线图，以下说法正确的是（）A．线圈匝数N1＜N2，N3＜N4B．线圈匝数N1＞N2，N3＜N4C．甲图中的电表是电压表，乙图中的电表是电流表D．甲图中的电表是电流表，乙图中的电表是电压表7．对于电容器．电感器在对电流的作用，下列说法正确的是（）A．恒定电流不能通过电容器，交变电流能通过电容器B．交变电流频率越大，电感器的自感系数越大，电感器对交变电流的阻碍作用越大C．交变电流频率越大，电容器的电容越大，电容器对交变电流的阻碍作用越大D．交变电流频率越大，电容器的电容越大，电容器对交变电流的阻碍作用越小8．电子钟是利用LC振荡电路来工作计时的，现发现电子钟每天要慢30s，造成这一现象的原因可能是（）A．电池用久了B．振荡电路中电容器的电容大了C．振荡电路中的线圈的电感小了D．以上都不对9．下列关于电磁波的叙述中，正确的是（）A．电磁波是电磁场由发生区域向远处的传播的一种波B．电磁波在任何介质中的速度均为3×108m/sC．电磁波由真空进入介质传播时，波长变短D．电磁波不能产生干涉．衍射现象10．某发电厂发电机的输出电压稳定，它发出的电先通过电厂附近的升压变压器升压，然后用输电线路把电能输送到远处居民小区附近的降压变压器，经降低电压后输送到用户。设升．降变压器都是理想变压器，那么在用电高峰期，白炽灯不够亮，但是电厂输送的总功率增加，这时（）A．升压变压器的副线圈的电压变大B．降压变压器的副线圈的电压变大C．高压输电线路的电压损失变大D．用户的负载增多，高压输电线中的电流变大第Ⅱ卷（共60分）二、本题共2小题，共14分。把答案填在题中横线上或按题目要求作答。11．（6分）．如图，该交流电的有效值是A，频率是Hz，该交流电流的瞬时值表达式是；在等时刻电路中的电流改变方向，当t=2/3T（T是周期）时交流电流的瞬时值是A。12．（8分）如图（a）所示为测量血压的压力传感器在工作时的示意图，薄金属片P固定有4个电阻R1．R2．R3．R4，右边如图（b）是它的侧面图，这4个电阻连接成电路如图（b）所示，试回答：（1）开始时，金属片中央O点未加任何压力，欲使电压表无示数，则4个电阻应满足怎样的关系？并证明之。（2）当O点加一个压力F后发生形变，这时4个电阻也随之发生形变，形变后各电阻大小如何变化？（3）电阻变化后，电路A．B两点中哪点电势较高？它为什么能测血压？三．本题共3小题；共46分。解答应写出必要的文字说明．方程式和重要的演算步骤。只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位。13．（12分）如图所示为大型电子地磅电路图中，电源电...
