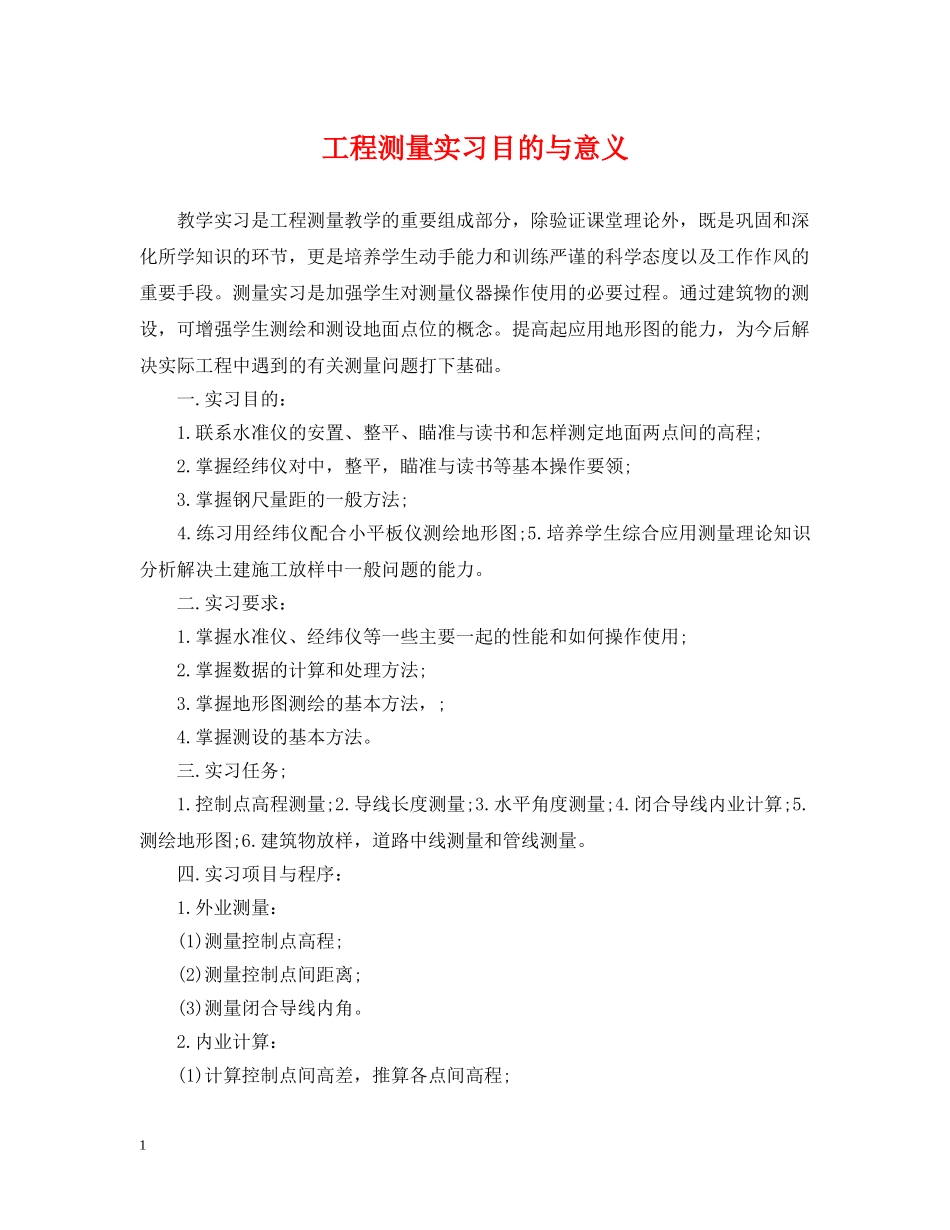

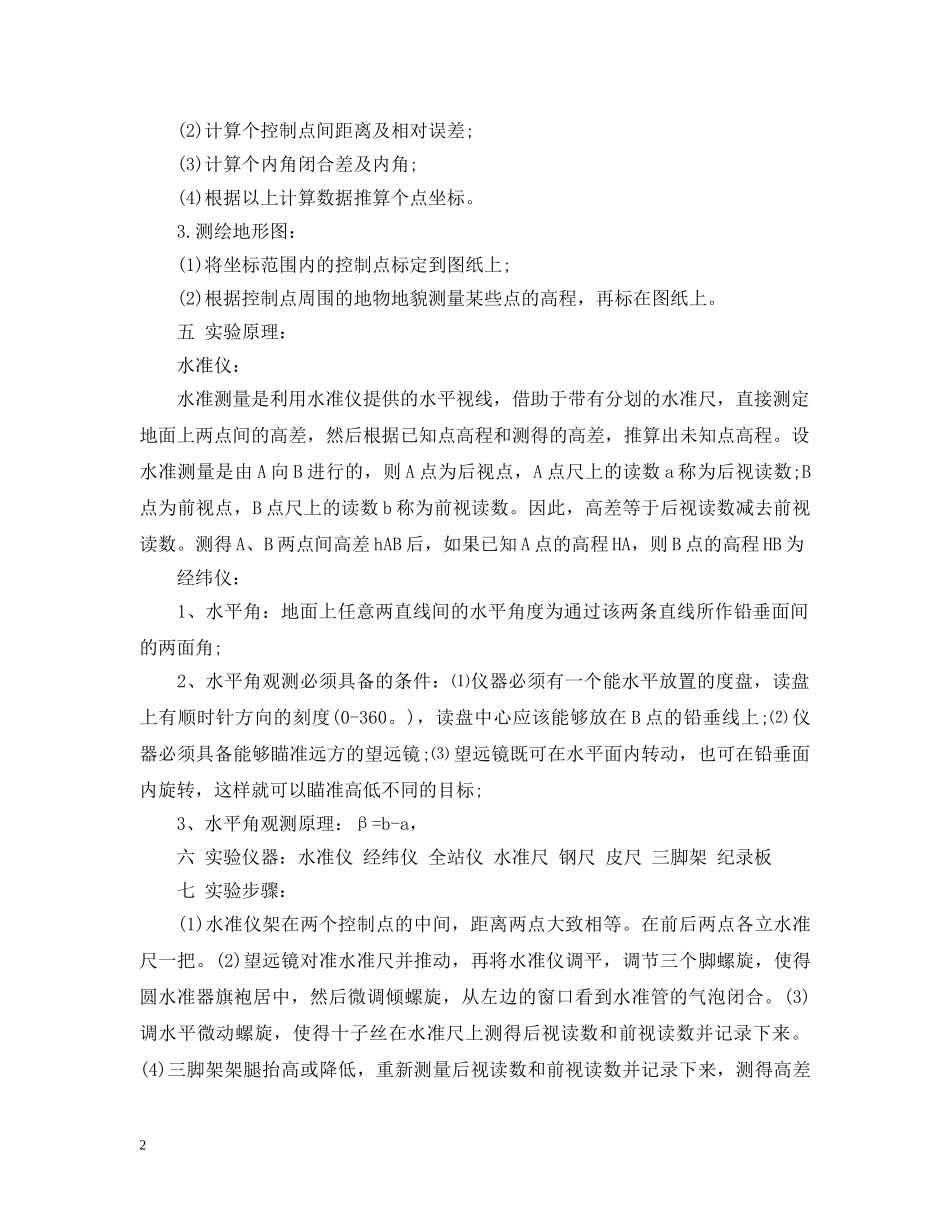

此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。工程测量实习目的与意义教学实习是工程测量教学的重要组成部分，除验证课堂理论外，既是巩固和深化所学知识的环节，更是培养学生动手能力和训练严谨的科学态度以及工作作风的重要手段。测量实习是加强学生对测量仪器操作使用的必要过程。通过建筑物的测设，可增强学生测绘和测设地面点位的概念。提高起应用地形图的能力，为今后解决实际工程中遇到的有关测量问题打下基础。一.实习目的：1.联系水准仪的安置、整平、瞄准与读书和怎样测定地面两点间的高程;2.掌握经纬仪对中，整平，瞄准与读书等基本操作要领;3.掌握钢尺量距的一般方法;4.练习用经纬仪配合小平板仪测绘地形图;5.培养学生综合应用测量理论知识分析解决土建施工放样中一般问题的能力。二.实习要求：1.掌握水准仪、经纬仪等一些主要一起的性能和如何操作使用;2.掌握数据的计算和处理方法;3.掌握地形图测绘的基本方法，;4.掌握测设的基本方法。三.实习任务;1.控制点高程测量;2.导线长度测量;3.水平角度测量;4.闭合导线内业计算;5.测绘地形图;6.建筑物放样，道路中线测量和管线测量。四.实习项目与程序：1.外业测量：(1)测量控制点高程;(2)测量控制点间距离;(3)测量闭合导线内角。2.内业计算：(1)计算控制点间高差，推算各点间高程;1此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。(2)计算个控制点间距离及相对误差;(3)计算个内角闭合差及内角;(4)根据以上计算数据推算个点坐标。3.测绘地形图：(1)将坐标范围内的控制点标定到图纸上;(2)根据控制点周围的地物地貌测量某些点的高程，再标在图纸上。五实验原理：水准仪：水准测量是利用水准仪提供的水平视线，借助于带有分划的水准尺，直接测定地面上两点间的高差，然后根据已知点高程和测得的高差，推算出未知点高程。设水准测量是由A向B进行的，则A点为后视点，A点尺上的读数a称为后视读数;B点为前视点，B点尺上的读数b称为前视读数。因此，高差等于后视读数减去前视读数。测得A、B两点间高差hAB后，如果已知A点的高程HA，则B点的高程HB为经纬仪：1、水平角：地面上任意两直线间的水平角度为通过该两条直线所作铅垂面间的两面角;2、水平角观测必须具备的条件：⑴仪器必须有一个能水平放置的度盘，读盘上有顺时针方向的刻度(0-360。)，读盘中心应该能够放在B点的铅垂线上;⑵仪器必须具备能够瞄准远方的望远镜;⑶望远镜既可在水平面内转动，也可在铅垂面内旋转，这样就可以瞄准高低不同的目标;3、水平角观测原理：β=b-a，六实验仪器：水准仪经纬仪全站仪水准尺钢尺皮尺三脚架纪录板七实验步骤：(1)水准仪架在两个控制点的中间，距离两点大致相等。在前后两点各立水准尺一把。(2)望远镜对准水准尺并推动，再将水准仪调平，调节三个脚螺旋，使得圆水准器旗袍居中，然后微调倾螺旋，从左边的窗口看到水准管的气泡闭合。(3)调水平微动螺旋，使得十子丝在水准尺上测得后视读数和前视读数并记录下来。(4)三脚架架腿抬高或降低，重新测量后视读数和前视读数并记录下来，测得高差2此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。不得超过5mm，否则重测。2.角度测量的方法：(1)经纬仪架在控制点上，用脚螺旋进行对中，再伸缩架腿调节圆水准气泡居中，然后调节脚螺旋使得水准管气泡也居中。通过对中器观察是否对中，否则反复调平。(2)望远镜调成盘左，对准左面的目标并制动，调节微倾和微动螺旋，使得十字丝瞄准目标，把配置度盘的按钮拔出，记下读数。顺时针转动照准部，对准右面的目标并制动，读出右面的读数，记录读数。(3)望远镜调成盘右，对准右面的目标并制动，调节调节微倾和微动螺旋，是的十字丝瞄准目标，把配置度盘的按钮拔出，记下读数。逆时针转动照准部，对准左面的目标并制动，读出左边的读数，记录读数。(4)两次测量角之差不能超过40秒，否则重测。3.距离测量的方法：(1)用前面的方法将经纬仪对中整平，再进行定线。(2)然后用钢尺沿着路线测出导线长度。(3)往返各测一次，两次距离的相对误差不能超过...
