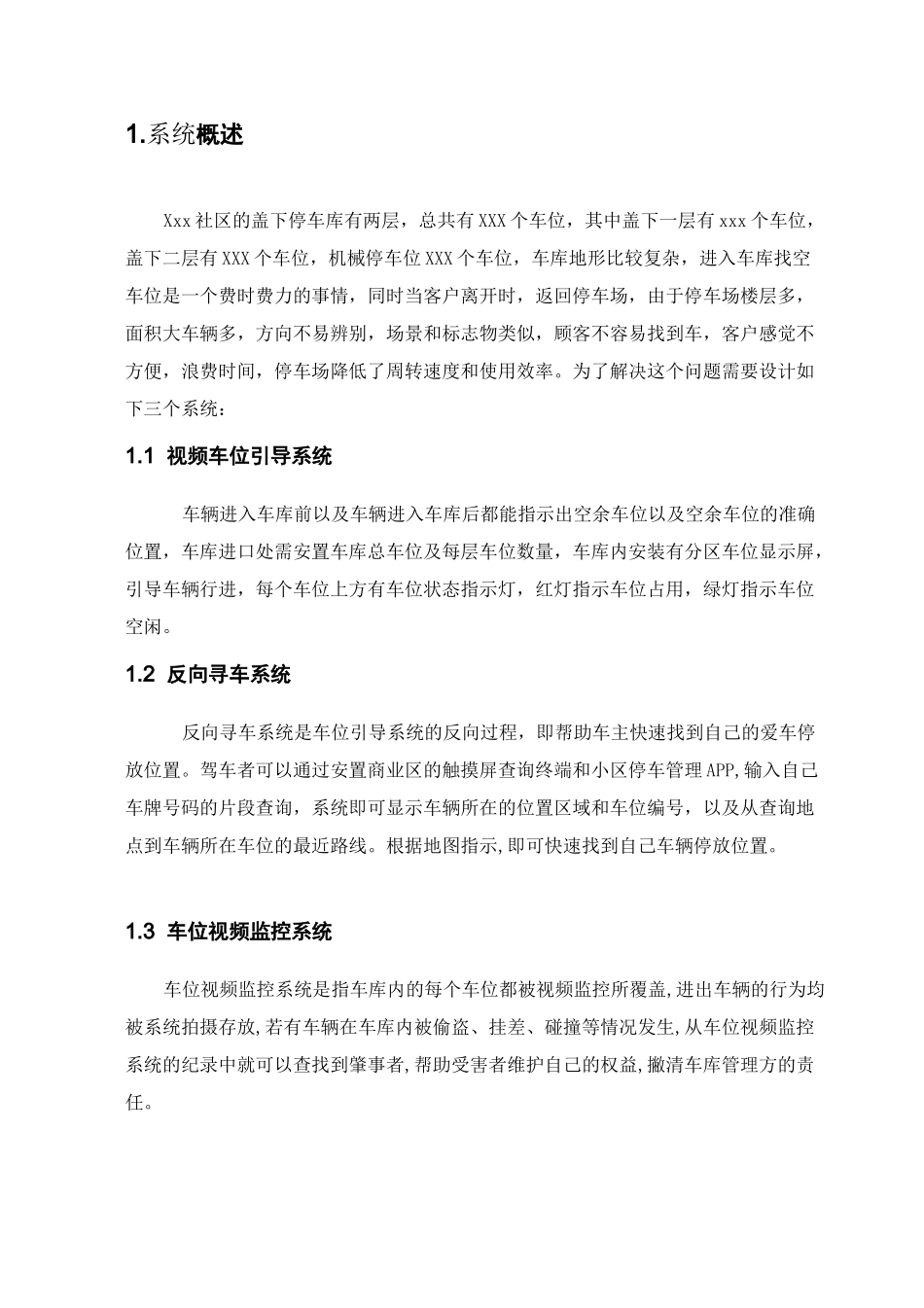

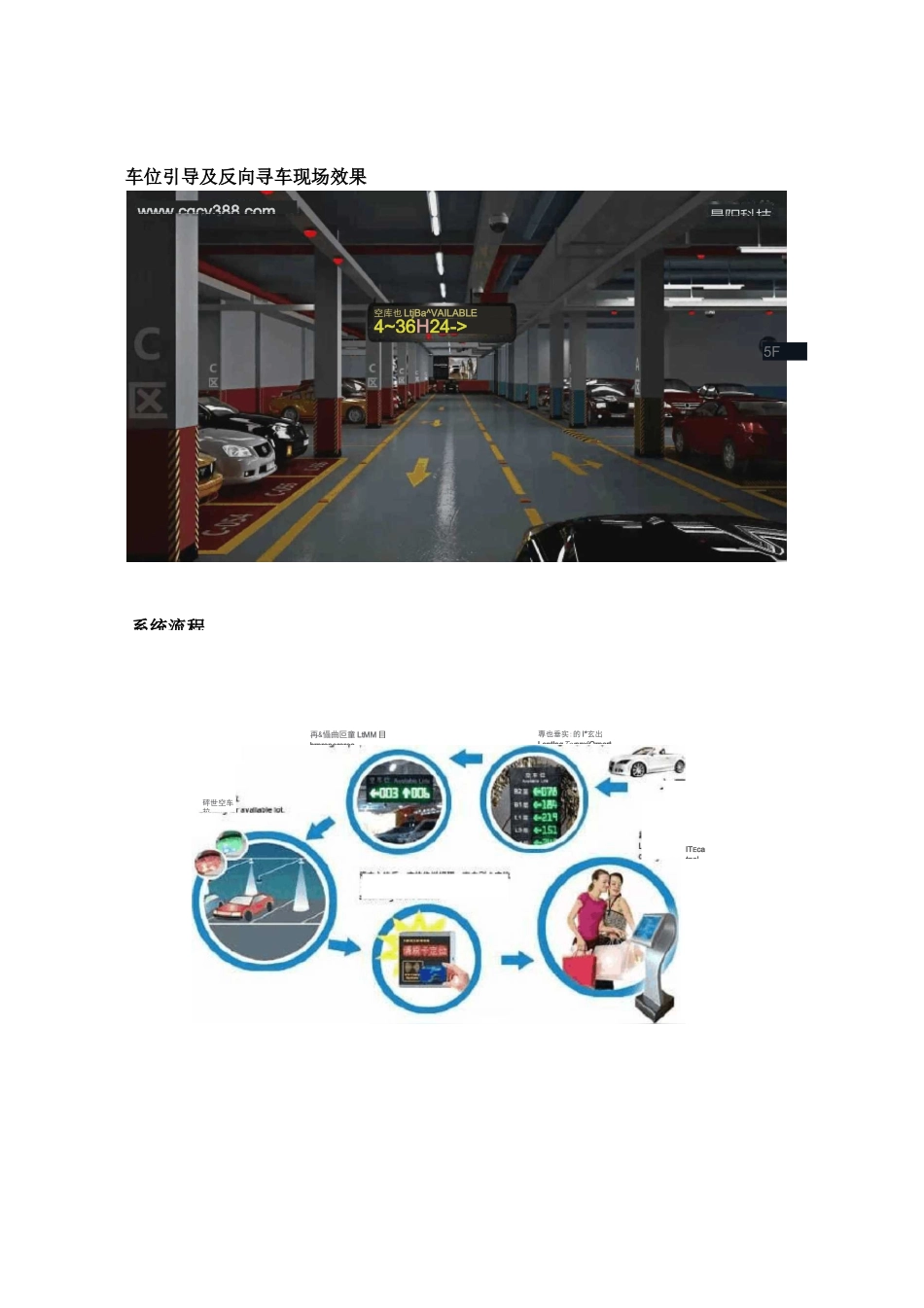

智慧社区项目停车场管理系统说明1.系统概述31.1视频车位引导系统31.2反向寻车系统31.3车位视频监控系统32.视频车位引导、反向寻车及车位监控系统52.1系统结构52.2系统组成62.3系统功能91.系统概述Xxx社区的盖下停车库有两层，总共有XXX个车位，其中盖下一层有xxx个车位，盖下二层有XXX个车位，机械停车位XXX个车位，车库地形比较复杂，进入车库找空车位是一个费时费力的事情，同时当客户离开时，返回停车场，由于停车场楼层多，面积大车辆多，方向不易辨别，场景和标志物类似，顾客不容易找到车，客户感觉不方便，浪费时间，停车场降低了周转速度和使用效率。为了解决这个问题需要设计如下三个系统：1.1视频车位引导系统车辆进入车库前以及车辆进入车库后都能指示出空余车位以及空余车位的准确位置，车库进口处需安置车库总车位及每层车位数量，车库内安装有分区车位显示屏，引导车辆行进，每个车位上方有车位状态指示灯，红灯指示车位占用，绿灯指示车位空闲。1.2反向寻车系统反向寻车系统是车位引导系统的反向过程，即帮助车主快速找到自己的爱车停放位置。驾车者可以通过安置商业区的触摸屏查询终端和小区停车管理APP,输入自己车牌号码的片段查询，系统即可显示车辆所在的位置区域和车位编号，以及从查询地点到车辆所在车位的最近路线。根据地图指示,即可快速找到自己车辆停放位置。1.3车位视频监控系统车位视频监控系统是指车库内的每个车位都被视频监控所覆盖,进出车辆的行为均被系统拍摄存放,若有车辆在车库内被偷盗、挂差、碰撞等情况发生,从车位视频监控系统的纪录中就可以查找到肇事者,帮助受害者维护自己的权益,撇清车库管理方的责任。系统流程睁哼入恒石・哇迦钏横対，曙户瞬卞庫惶Aflerparing,nawrtPvttxaGt^adltan.icovdnqIDItieudE.入8H査创WLlKHlr^TorITEcar舟LCDSarrtnal车位引导及反向寻车现场效果www.cqcv388.com5F晨阳科技空库也LtjBa^VAILABLE4~36H24->砰世空车拉專也垂实:的I*玄出LontlngTorpnxiQrpart.再&懾曲叵童LtMM目hrproperarea.2.视频车位引导、反向寻车及车位监控系统根据前面所诉功能，天安数码城米用视频车位引导反向寻车系统，兼有车位视频监控系统。视频车位引导与反向寻车系统采用视频传感器完成车位状态的实时感知，通过控制系统完成车位信息的引导，使车主能够以最短路径进入空闲车位，提高停车场的使用率；车主同时可通过查询终端的触摸屏完成车辆位置的查询，满足用户快速寻车需求。2.1系统拓扑结构视频车位引导与反向寻车系统结构口交换机祂加橙测皿制納『吗址JT控制裤帥淡杏逊约皓EJ27日口B310S02.2系统组成2.2.1系统组成结构车位引导及寻车软件系统由下列几部分组成•智能视频辆检测单元车位视频检测单元是采用高清网络摄像机作为传感器，通过视频图像系统自动分析车位上是否停放车辆和停放车辆的车牌号，将分析出来结果传送给引导软件系统。一个网络高清摄像机可以全覆盖三个车位，因此可以检测三个车位上停放的车辆，这样就大大减少了摄像机的数量，同时将监控摄像全覆盖车位所有车位，保证了停车场内视频监控的无缝覆盖。视频车位检测单元安装示意图车位检测摄像头与车位指示示意图车位引导单元是显示车位状态的一种特殊指示灯，安装在车位前上方，不通的车位状态显示不同的颜色，红色表示车位占用，绿色表示车位空闲。司机在50米外就可根据灯的颜色寻找空车位。•控制单元车位引导控制单元是接收后台控制器信号，根据控制信号控制车位灯的颜色。一个控制单元可以控制24个车位灯。控制单元向下连接车位指示灯，向上连接局域网,通过TCP/I?协议与服务器交换数据。•信息显示单元信息单元显示车场动态行车路线指引信息,其中包括：主入口引导屏、分层车位显示屏、区域车位显示屏。主入口引导屏显示整个车场空车位数，分层车位显示屏显示每层楼剩余车位数量,区域引导屏显示各个区域的空车位数。•车辆查询单元车辆查询单元包括固定反向查询终端和移动反向查询终端。固定查询终端就是一台固定多媒体触摸查询计算机，在计算机上输入车牌号码片段（不必输入全车牌号码），系统即可查找出相同车牌的车辆，并显示车辆照片，根据照片最终找到自己...
