调度绞车、稳车、单绳绞车参数VIP免费

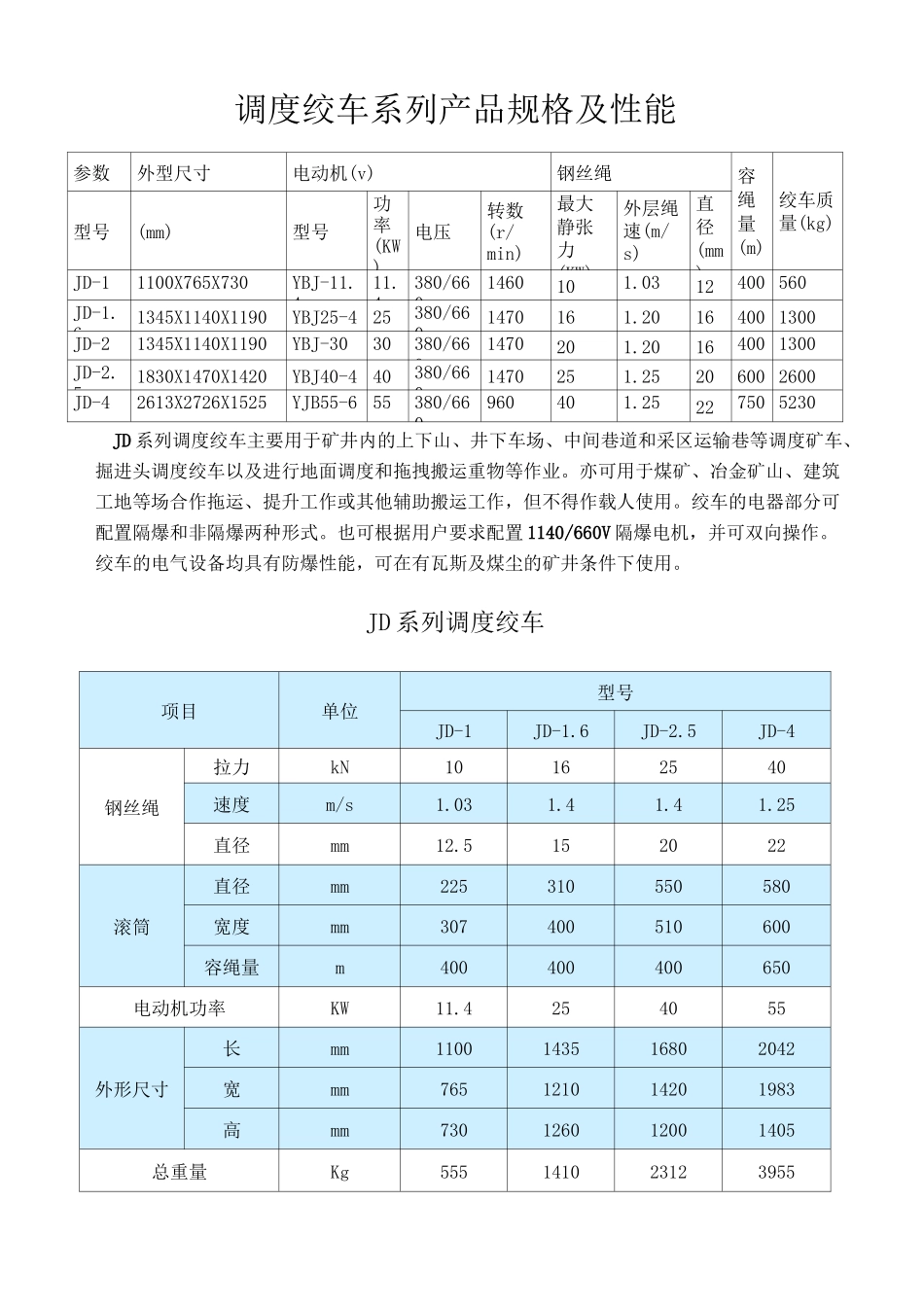

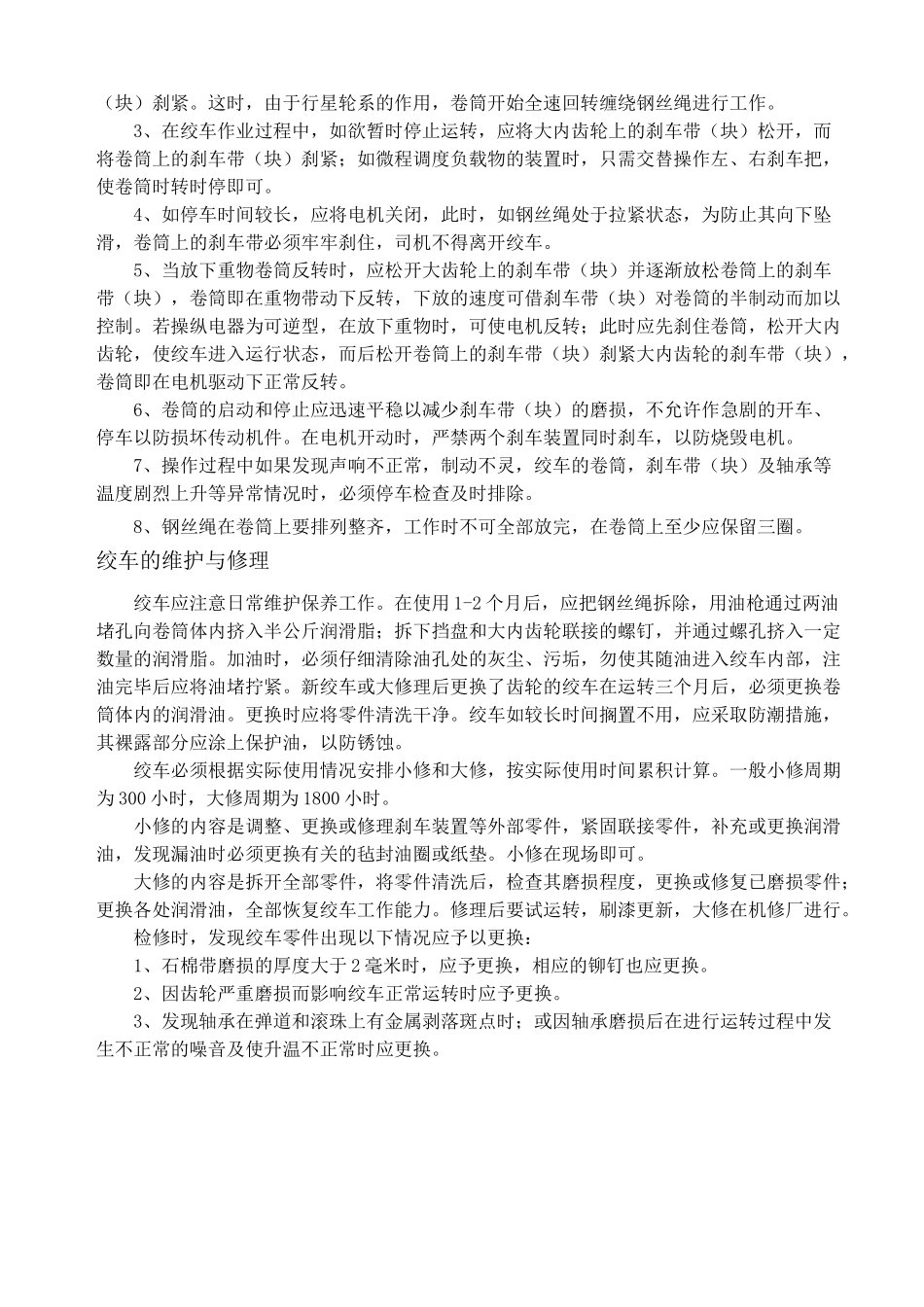

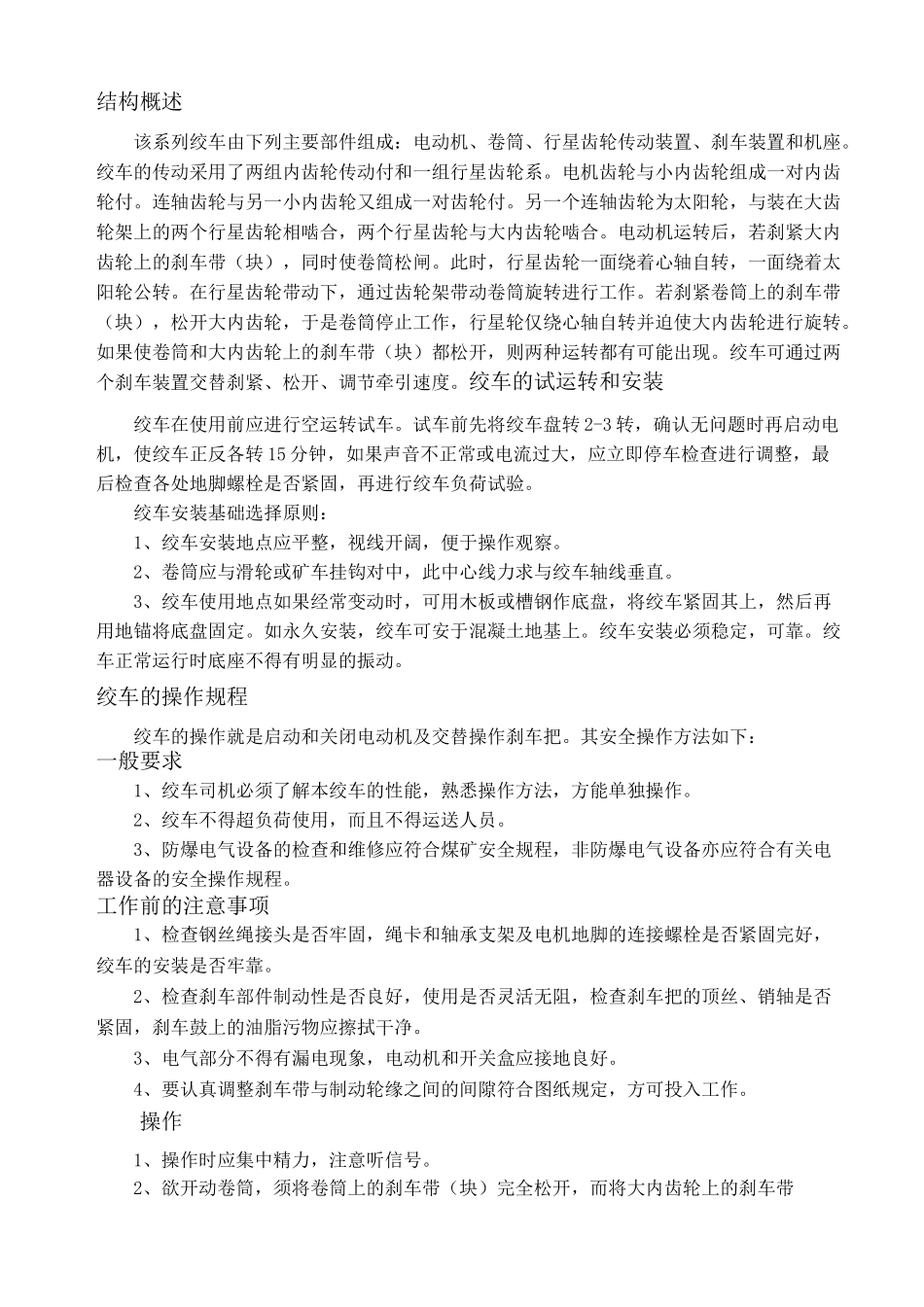

调度绞车系列产品规格及性能参数外型尺寸电动机(v)钢丝绳容绳量(m)绞车质量(kg)型号(mm)型号功率(KW)电压转数(r/min)最大静张力(KW)外层绳速(m/s)直径(mm)JD-11100X765X730YBJ-11.411.4380/6601460101.0312400560JD-1.61345X1140X1190YBJ25-425380/6601470161.20164001300JD-21345X1140X1190YBJ-3030380/6601470201.20164001300JD-2.51830X1470X1420YBJ40-440380/6601470251.25206002600JD-42613X2726X1525YJB55-655380/660960401.25227505230JD系列调度绞车主要用于矿井内的上下山、井下车场、中间巷道和采区运输巷等调度矿车、掘进头调度绞车以及进行地面调度和拖拽搬运重物等作业。亦可用于煤矿、冶金矿山、建筑工地等场合作拖运、提升工作或其他辅助搬运工作，但不得作载人使用。绞车的电器部分可配置隔爆和非隔爆两种形式。也可根据用户要求配置1140/660V隔爆电机，并可双向操作。绞车的电气设备均具有防爆性能，可在有瓦斯及煤尘的矿井条件下使用。JD系列调度绞车项目单位型号JD-1JD-1.6JD-2.5JD-4钢丝绳拉力kN10162540速度m/s1.031.41.41.25直径mm12.5152022滚筒直径mm225310550580宽度mm307400510600容绳量m400400400650电动机功率KW11.4254055外形尺寸长mm1100143516802042宽mm765121014201983高mm730126012001405总重量Kg555141023123955结构概述该系列绞车由下列主要部件组成：电动机、卷筒、行星齿轮传动装置、刹车装置和机座。绞车的传动采用了两组内齿轮传动付和一组行星齿轮系。电机齿轮与小内齿轮组成一对内齿轮付。连轴齿轮与另一小内齿轮又组成一对齿轮付。另一个连轴齿轮为太阳轮，与装在大齿轮架上的两个行星齿轮相啮合，两个行星齿轮与大内齿轮啮合。电动机运转后，若刹紧大内齿轮上的刹车带（块），同时使卷筒松闸。此时，行星齿轮一面绕着心轴自转，一面绕着太阳轮公转。在行星齿轮带动下，通过齿轮架带动卷筒旋转进行工作。若刹紧卷筒上的刹车带（块），松开大内齿轮，于是卷筒停止工作，行星轮仅绕心轴自转并迫使大内齿轮进行旋转。如果使卷筒和大内齿轮上的刹车带（块）都松开，则两种运转都有可能出现。绞车可通过两个刹车装置交替刹紧、松开、调节牵引速度。绞车的试运转和安装绞车在使用前应进行空运转试车。试车前先将绞车盘转2-3转，确认无问题时再启动电机，使绞车正反各转15分钟，如果声音不正常或电流过大，应立即停车检查进行调整，最后检查各处地脚螺栓是否紧固，再进行绞车负荷试验。绞车安装基础选择原则：1、绞车安装地点应平整，视线开阔，便于操作观察。2、卷筒应与滑轮或矿车挂钩对中，此中心线力求与绞车轴线垂直。3、绞车使用地点如果经常变动时，可用木板或槽钢作底盘，将绞车紧固其上，然后再用地锚将底盘固定。如永久安装，绞车可安于混凝土地基上。绞车安装必须稳定，可靠。绞车正常运行时底座不得有明显的振动。绞车的操作规程绞车的操作就是启动和关闭电动机及交替操作刹车把。其安全操作方法如下：一般要求1、绞车司机必须了解本绞车的性能，熟悉操作方法，方能单独操作。2、绞车不得超负荷使用，而且不得运送人员。3、防爆电气设备的检查和维修应符合煤矿安全规程，非防爆电气设备亦应符合有关电器设备的安全操作规程。工作前的注意事项1、检查钢丝绳接头是否牢固，绳卡和轴承支架及电机地脚的连接螺栓是否紧固完好，绞车的安装是否牢靠。2、检查刹车部件制动性是否良好，使用是否灵活无阻，检查刹车把的顶丝、销轴是否紧固，刹车鼓上的油脂污物应擦拭干净。3、电气部分不得有漏电现象，电动机和开关盒应接地良好。4、要认真调整刹车带与制动轮缘之间的间隙符合图纸规定，方可投入工作。操作1、操作时应集中精力，注意听信号。2、欲开动卷筒，须将卷筒上的刹车带（块）完全松开，而将大内齿轮上的刹车带（块）刹紧。这时，由于行星轮系的作用，卷筒开始全速回转缠绕钢丝绳进行工作。3、在绞车作业过程中，如欲暂时停止运转，应将大内齿轮上的刹车带（块）松开，而将卷筒上的刹车带（块）刹紧；如微程调度负载物的装置时，只需交替操作左、右刹车把，使卷筒时转时停即可。4、如停车时间较长，应将电机关闭，此时，如钢丝绳处于...
