高速线材轧机计算机辅助孔型设计VIP免费

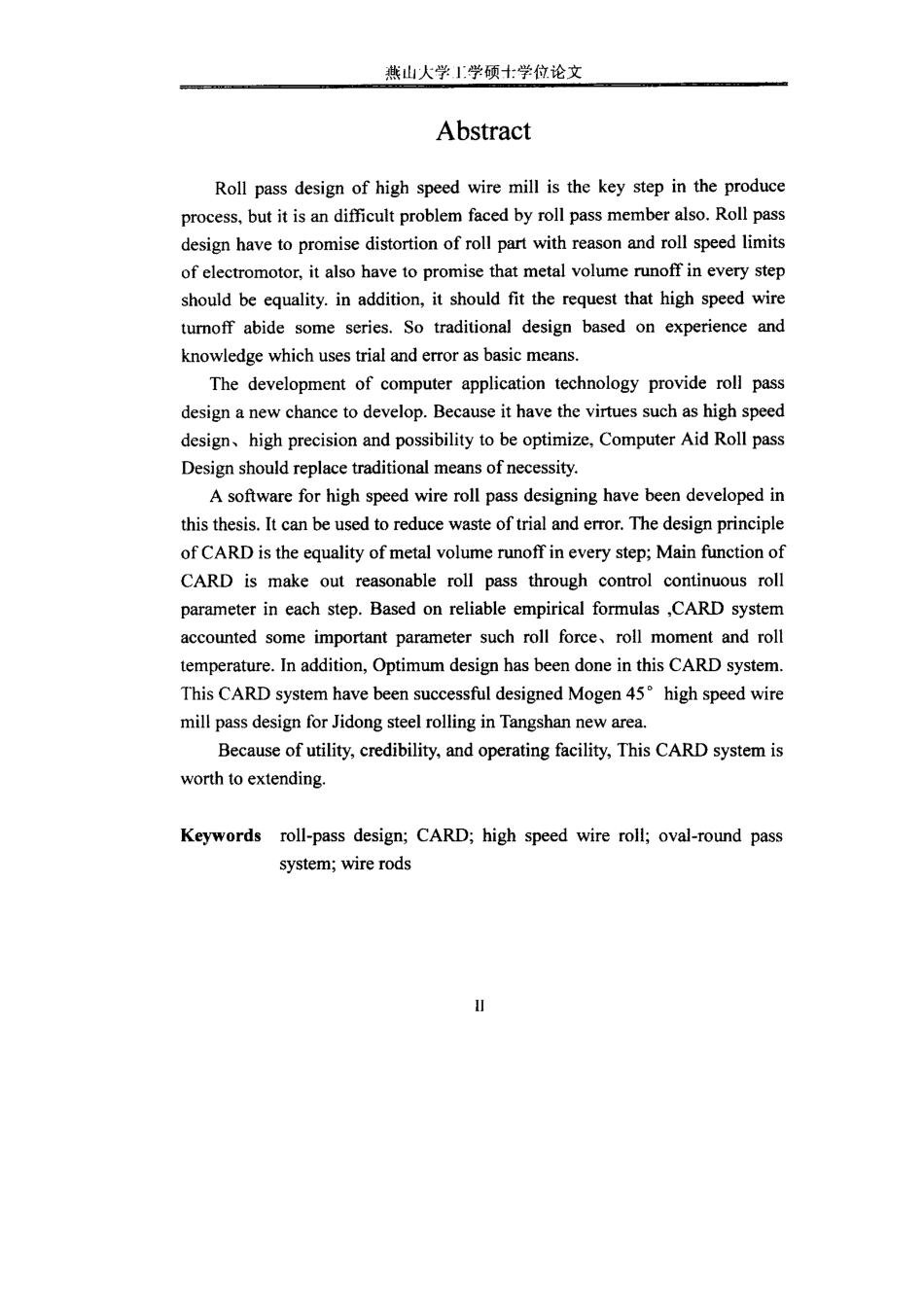

摘要摘要高速线材轧机精轧机组的孔型设计是线材生产中的关键环节，也一直是设计人员面临的难题。精轧机组的孔型不仅要保证轧件的合理变形，还须满足通过各机架的金属秒体积流量相等和集体传动的主电机对轧制速度方面的限制。此外，精轧机组的孔型还应满足高线成品规格系列化的要求。因此，孔型设计所涉及的参数多、计算量大，传统的以经验为依据，以试错为基本方法的手工设计己经不能满足高速线材生产的需要。计算机应用技术的发展给孔型设计的发展提供了新的可能，即把CAD技术引入设计。计算机辅助孔型设计(ComputerAidRoll-passDesign)由于具有设计速度快、精度高、可优化等一系列优点，取代传统的孔型设计方法已成为必然趋势。本文开发了一套适用于高速线材轧机精轧机组孔型设计的计算机辅助设计系统，用以减少线材生产中的实验和试错损耗。系统的设计原则是轧制各道次的金属秒体积流量相等，系统的主要功能是通过控制各道次的连轧常数来确定多L件每个道次轧后断面尺寸从而设计出合理的孔型并对孔型进行了优化计算试本系统基于精轧机组的轧制特点选择可靠的经验公式对轧制力、轧制力矩等重要参数进行计算，并且建立了轧制温度模型。本系统己成功应用于唐山新区冀东轧钢厂的摩根450高速线材轧机精轧机组的孔型设计。本系统实用、可靠、操作方便、设计结果符合生产的要求，值得推广丫关键词孔型设计;CARD;高速线材轧机楠.-q.统;线材燕山大学1学硕十学位论文AbstractRollpassdesignofhighspeedwiremillisthekeystepintheproduceprocess,butitisandifficultproblemfacedbyrollpassmemberalso.Rollpassdesignhavetopromisedistortionofrollpartwithreasonandrollspeedlimitsofelectromotor,italsohavetopromisethatmetalvolumerunofineverystepshouldbeequality.inaddition,itshouldfittherequestthathighspeedwireturnofabidesomeseries.Sotraditionaldesignbasedonexperienceandknowledgewhichusestrialanderrorasbasicmeans.Thedevelopmentofcomputerapplicationtechnologyproviderollpassdesignanewchancetodevelop.Becauseithavethevirtuessuchashighspeeddesign,highprecisionandpossibilitytobeoptimize,ComputerAidRollpassDesignshouldreplacetraditionalmeansofnecessity.Asoftwareforhighspeedwirerollpassdesigninghavebeendevelopedinthisthesis.Itcanbeusedtoreducewasteoftrialanderror.ThedesignprincipleofCARDistheequalityofmetalvolumerunofineverystep;MainfunctionofCARDismakeoutreasonablerollpassthroughcontrolcontinuousrollparameterineachstep.Basedonreliableempiricalformulas,CARDsystemaccountedsomeimportantparametersuchrollforce,rollmomentandrolltemperature.Inaddition,OptimumdesignhasbeendoneinthisCARDsystem.ThisCARDsystemhavebeensuccessfuldesignedMogen45'highspeedwiremillpassdesignforJidongsteelrollinginTangshannewarea.Becauseofutility,credibility,andoperatingfacility,ThisCARDsystemisworthtoextending.Keywordsroll-passdesign;CARD;highspeedwireroll;oval-roundpasssystem;wirerods11第I章绪论第1章绪论1.1高速线材轧机概况1.1.1线材轧机的发展第一台线材轧机问世于17世纪，是由锻坯成材的。比较正规的第一台横列式线材轧机建于1817年。由于受冶金工业发展的限制，线材轧机发展缓慢，直到19世纪末仍以横列式轧机为主。尽管1862年英国曾建造过一台连续式轧机，但由于盘重小、质量差、效率还不及多线横列式，这种轧机并没有得到发展川。线材轧机的显著进步是在二十世纪。由横列式、半连续式、连续式直到高速轧机的诞生，每一个新的机型，每一个新的布置都使线材的轧制速度、轧制质量和盘重有所提高。然而唯独高速线材轧机得到了突飞猛进地发展。所谓高速线材轧机，一般是指最大轧制速度高于40m/s的轧机。高速线材轧机与其他先进技术一样也是时代的产物，是冶金技术、电传电控技术、机械制造技术的综合产物。高速轧机的特点是:高速、单线、无扭、微张力、组合结构、碳化钨辊环和自动化。其产品特点是盘重大、精度高、...
