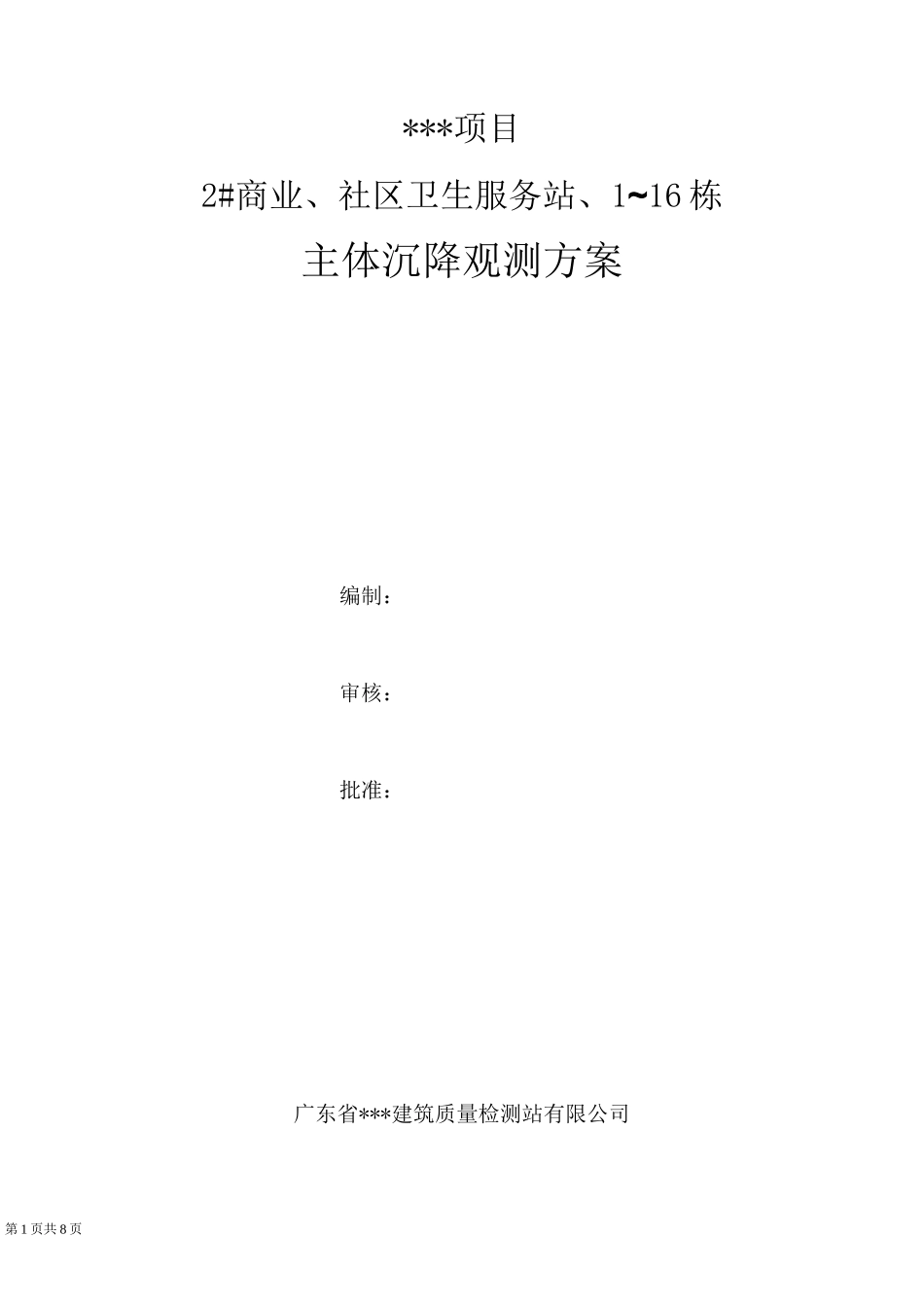

第1页共8页***项目2#商业、社区卫生服务站、1~16栋主体沉降观测方案编制：审核：批准：广东省***建筑质量检测站有限公司第2页共8页2018年5月3日目录一、工程概况3二、观测方案设计依据3三、观测实施方案33.1观测项目及精度要求33.2观测频率33.3基准点、沉降点的埋设及观测43.3.1基准点及观测点埋设43.3.2观测点的埋设53.3.3观测方法53.4数据记录及处理63.5观测项目组主要职责63.6质量安全保证措施7四、观测工作设备汇总8五、成果提交方式8第3页共8页一、工程概况***项目位于增城**镇麻车村、横岭村青年农场，由广州**房地产开发有限公司兴建，广州市**城市建筑设计院有限公司设计。**项目（1〜16栋）楼层均为地上33层、2#商业楼层地上3层。为了解在建设过程中及竣工后一段时间的沉降情况，受建设单位委托。我公司对其进行沉降观测工作。基准点布置3个、**每栋均布置8个观测点、16栋布置13个观测点、2#商业布置7个观测点、社区卫生服务站布置9个观测点，共布置149个观测点。拟2018年5月开始对进行观测至2021年5月最后一次观测期间约三年，精度按二级沉降变形进行。当发现建筑物变形超过警戒值或建筑物出现危险征兆时立即发出预警，并及时通知业主、监理、设计、勘察有关各方。必要时采取措施，防患于未然。二、观测方案设计依据1、《工程测量规范》GB50026-20072、《建筑变形测量规范》JGJ8-20163、《建筑地基基础设计规范》GB50007-20114、《国家一、二等水准测量规范》GB/T12897-20065、甲方及设计单位提出的观测要求三、观测实施方案3.1观测项目及精度要求按有关规范及设计要求，根据本工程的结构形式、地质特点及周边环境，本项目观测内容为二项：基准点埋设、建筑物主体沉降观测。具体内容及数量如下所示。观测项目一览表序号观测项目位置或观测对象测试元件监测精度测点布置图例1建筑物主体沉降承受力柱子水准仪1.0mm共布置149个观测点。J3.2观测频率根据设计说明及相关规范，待基准点、观测点埋好稳固后，即可进行首次观测（首次观测应尽量在二层楼板浇灌前进行）连测两次取平均值。观测频率如下第4页共8页表：栋号层数观测数量初始值测每3层观测一次封顶后每3个月观测次数合计编号1栋338211619J1~J82栋338211619J1~J83栋338211619J1~J84栋338211619J1~J85栋338211619J1~J86栋338211619J1~J87栋338211619J1~J88栋328211619J1~J89栋338211619J1~J810栋338211619J1~J811栋338211619J1~J812栋338211619J1~J813栋338211619J1~J814栋338211619J1~J815栋338211619J1~J816栋3313211619J1~J132#商业372169J1~J7社区卫生服务站292169J1~J9观测中如施工过程中若暂时停工，在停工时及重新开工时应各测一次，停工期间可每隔2月〜3月观测1次。在观测过程中如有基础附近地面荷载突然增减,基础四周大量积水、长时间连续降雨均应及时增加观测次数，当建筑物突然发生大量沉降、严重不均匀沉降或较大裂缝等异常情况，应增加观测次数，并在记录中注明这些情况，及时向甲方、监理汇报。具体的观测时间，以工程进度及双方的约定为准，建筑物主体完工后的观测中根据施工及装修进度作适当调整。建筑沉降达到稳定状态可由沉降量与时间关系曲线判定。当最后100d的最大沉降速率小于0.01mm/d〜0.04mm/d时，可认为已达到稳定状态。对具体沉降观测项目，最大沉降速率的取值宜结合当地地基土的压缩性能来确定。3.3基准点、沉降点的埋设及观测3.3.1基准点及观测点埋设基准点是检验和直接测定观测点的依据，要求在整个观测过程中稳定不变。故须埋设在稳定的地方，且离开被测建筑物有间距为30〜50米的距离。为了便第5页共8页于校核，以验证基准点的稳定性，基准点数目应不少于3个。基准点位置的选择除考虑现场的实际情况外，还应满足以下要求：(1)、设在建筑物压力变形影响的范围以外；(2)、应埋设在便于保护及观测时视线不受阻挡的位置；(3)、埋设时应避开地下水渠和管线；(4)、尽量做到安置一次仪器就能测得其与某个观测点的高差，且视线长度最好不超过20米。根据本项工程的实际情况,拟在待测建筑物变形外不受施工影响的地方选择三个稳定旧建筑物墙角或者稳定地方建立3个观测的基准点。且通视条件较好的地方...
