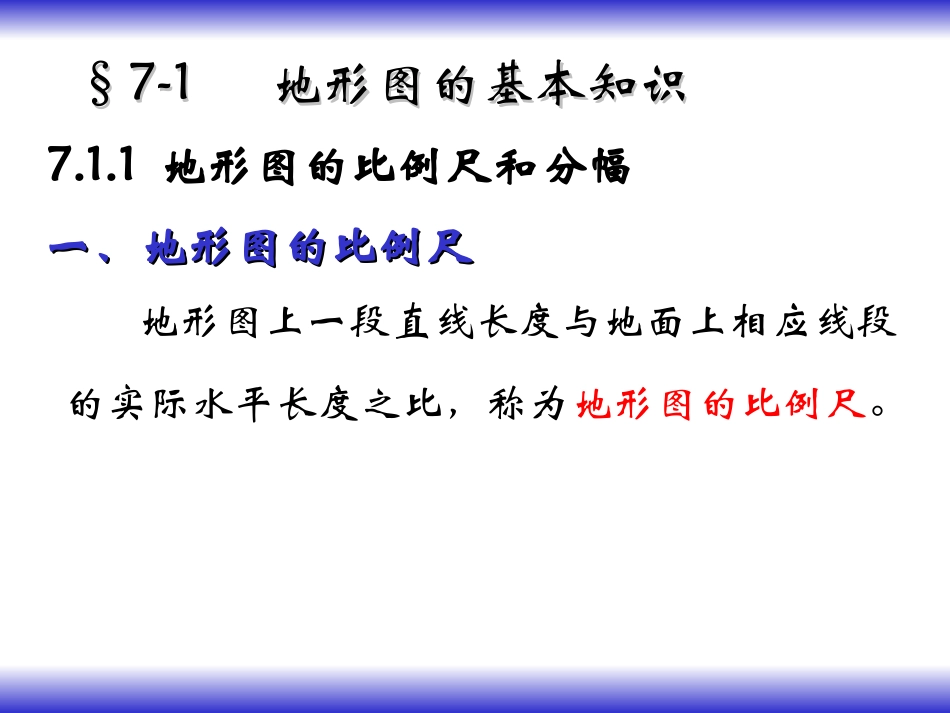

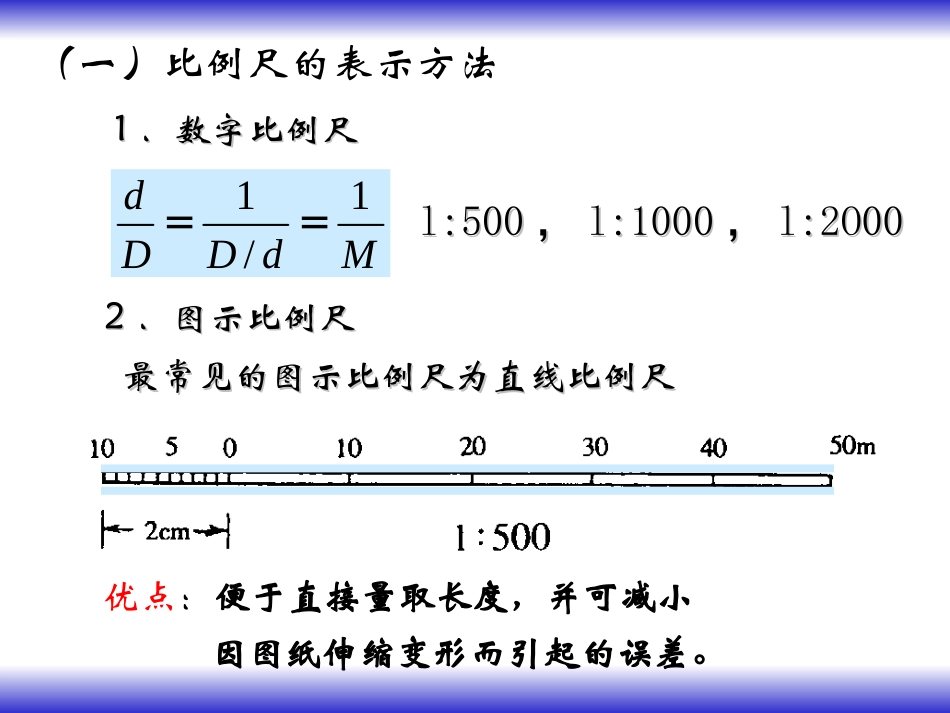

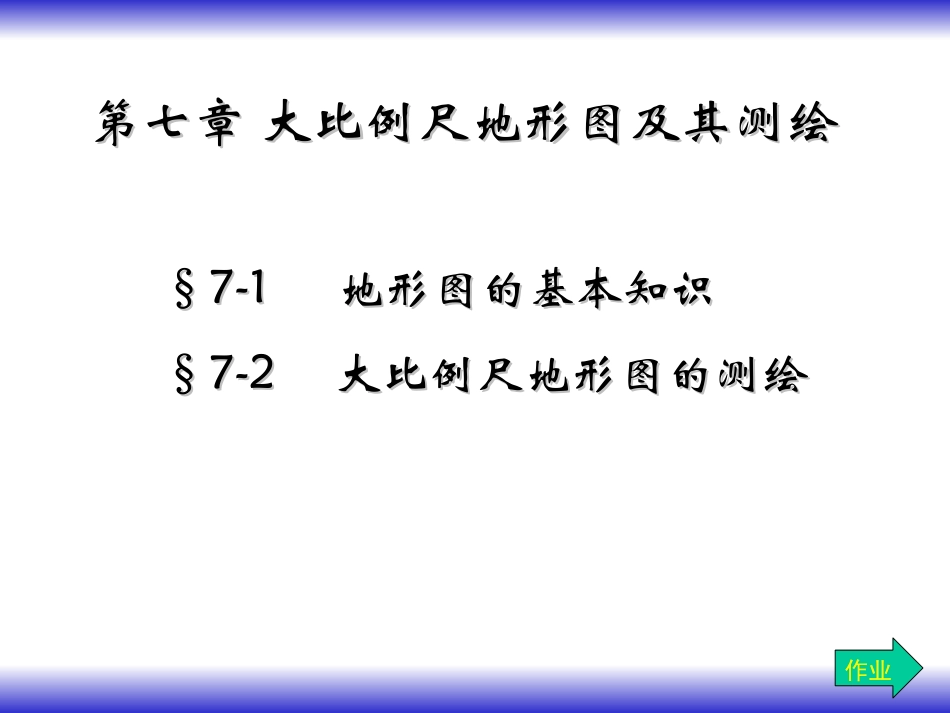

第七章大比例尺地形图及其测绘第七章大比例尺地形图及其测绘§§7-17-1地形图的基本知识地形图的基本知识§§7-27-2大比例尺地形图的测绘大比例尺地形图的测绘作业§§7-17-1地形图的基本知识地形图的基本知识7.1.1地形图的比例尺和分幅地形图上一段直线长度与地面上相应线段的实际水平长度之比，称为地形图的比例尺。一、一、地形图的比例尺地形图的比例尺22．．图示比例尺图示比例尺最常见的图示比例尺为直线比例尺最常见的图示比例尺为直线比例尺优点：便于直接量取长度，并可减小因图纸伸缩变形而引起的误差。（一）比例尺的表示方法11/dDDdM==l:500l:500，，l:1000l:1000，，l:2O00l:2O0011．数字比例尺．数字比例尺（二）地形图按比例尺分类（二）地形图按比例尺分类大比例尺图大比例尺图l:500、、l:1000、、l:2000、、l:5000、、l:1万中比例尺图中比例尺图1:21:2.5.5万万、、1:51:5万万、、1:101:10万万小比例尺图小比例尺图l:20l:20万、万、1:501:50万、万、l:l00l:l00万万人用肉眼能分辨的最小距离一般为人用肉眼能分辨的最小距离一般为0.10.1mmmm，，所以把所以把图上图上0.10.1mmmm所表示所表示的实地水平距离的实地水平距离称为比例尺精度，即称为比例尺精度，即0.10.1mm×Mmm×MMM——为比例尺分母为比例尺分母((三三))比例尺精度比例尺精度注：比例尺越大，其比例尺精度越高。比例尺精度的概念，对测图和用图都有重要意义确定实际测量时可以准确到的程度。可确定地形图的比例尺。意义：二、地形图的分幅与编号二、地形图的分幅与编号分幅方法梯形分幅—按经纬线分幅（中小比例尺)矩形分幅—按坐标格网分幅（大比例尺）分幅和编号的目的：便于测量、管理和使用1:100万地形图的分幅与编号是梯形分幅与编号的基础.按国际统一规定进行.基础图幅编号为西南角坐标，其后加罗马数字Ⅰ、Ⅱ、Ⅲ…常用矩形分幅图：以最小比例尺图为基础分幅编号一、地形图图式一、地形图图式图式是由国家统一制定的，它是测绘图式是由国家统一制定的，它是测绘和使用地形图的重要依据和标准。和使用地形图的重要依据和标准。地形图图式制定原则：地形图图式制定原则：简明象形易于判读地物简明象形易于判读地物7.1.27.1.2地物符号与地貌符号地物符号与地貌符号二、地物符号1.1.比例符号：比例符号：轮廓较大，形状和大小可以按测图轮廓较大，形状和大小可以按测图比例尺缩小，植被，土壤用符号，边界一般用虚线，比例尺缩小，植被，土壤用符号，边界一般用虚线，房屋可注记结构和层次房屋可注记结构和层次2.2.非比例符号（独立符号）非比例符号（独立符号）独立符号：具有特殊意义的地物独立符号：具有特殊意义的地物,,轮廓较小时轮廓较小时,,就采用统一尺寸就采用统一尺寸,,用规定的符号来表示。形状以读图用规定的符号来表示。形状以读图方便为准专门设计符号的定位点：中心、底线的中方便为准专门设计符号的定位点：中心、底线的中点、底线拐点。点、底线拐点。3.3.半比例符号（线状符号）半比例符号（线状符号）一些线状地物，中心线位置（长度）按比一些线状地物，中心线位置（长度）按比例，宽度不按比例。例，宽度不按比例。如电线、管线、围墙等。４．地物注记４．地物注记有些地物除了用相应的符号表示外，对于地物的性质、名称等在图上还需要用文字和数字加以注记，如房屋的结构和层数、地名、路名、单位名、等高线高程和散点高程以及河流的水深、流速等。三、地貌符号三、地貌符号地形图上表示地貌的方法有多种，目前地形图上表示地貌的方法有多种，目前最常用的是最常用的是等高线法等高线法。对峭壁、冲沟、梯田。对峭壁、冲沟、梯田等特殊地形，不便用等高线表示时，则绘注等特殊地形，不便用等高线表示时，则绘注相应的符号。相应的符号。地貌按其起伏变化的程度分为：平地、丘陵地、山地、高山地。四、等高线四、等高线等高线是地面上等高线是地面上高程相等的相邻点高程相等的相邻点所连成的闭合曲线。所连成的闭合曲线。（光滑封闭）。（光滑封闭）。等高线的概念等高线的概念1.1.等高距等高距hh相邻等高线之间的高差，称为等高线间隔或称等高距，一般用h表示。在同一幅...
