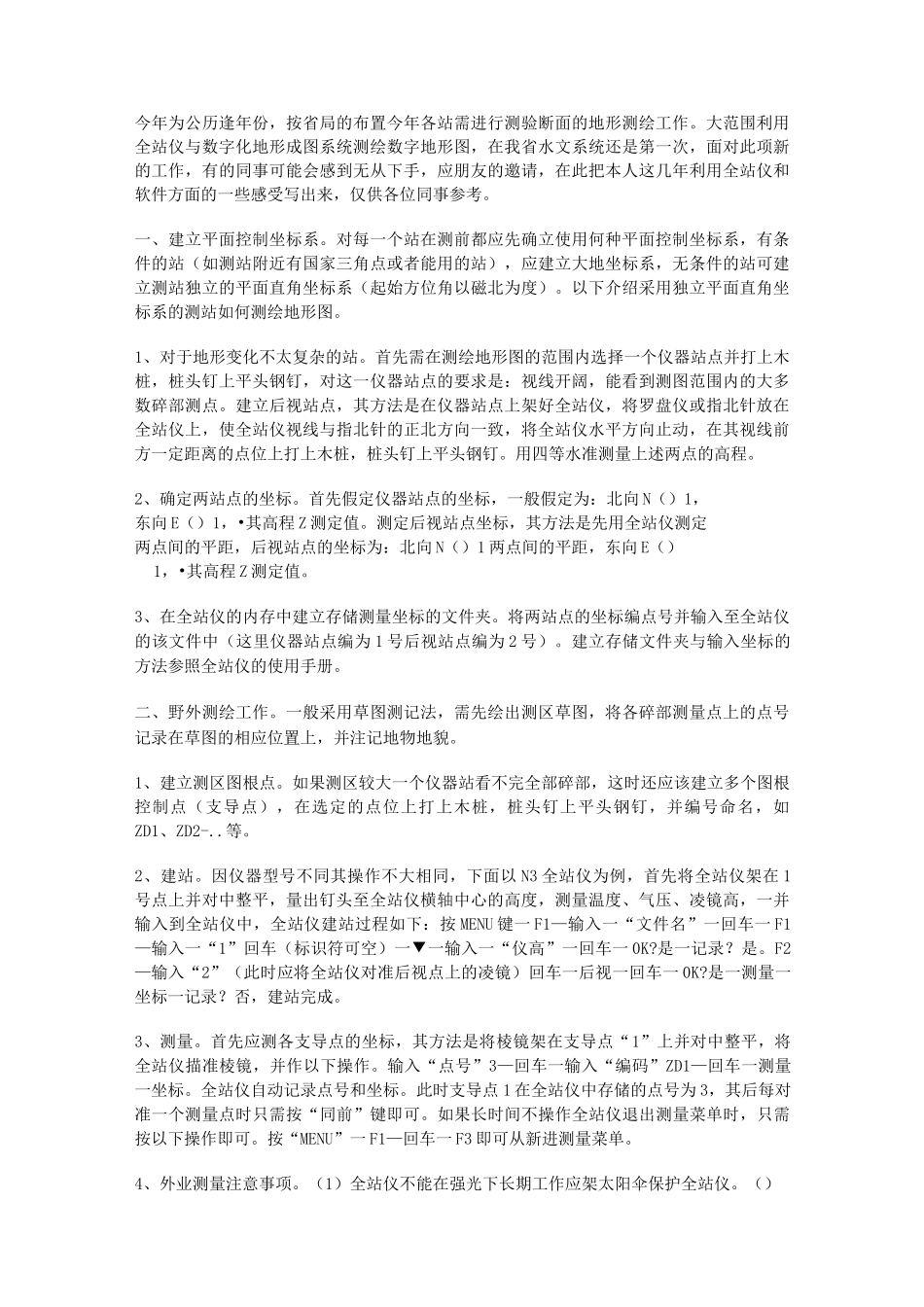

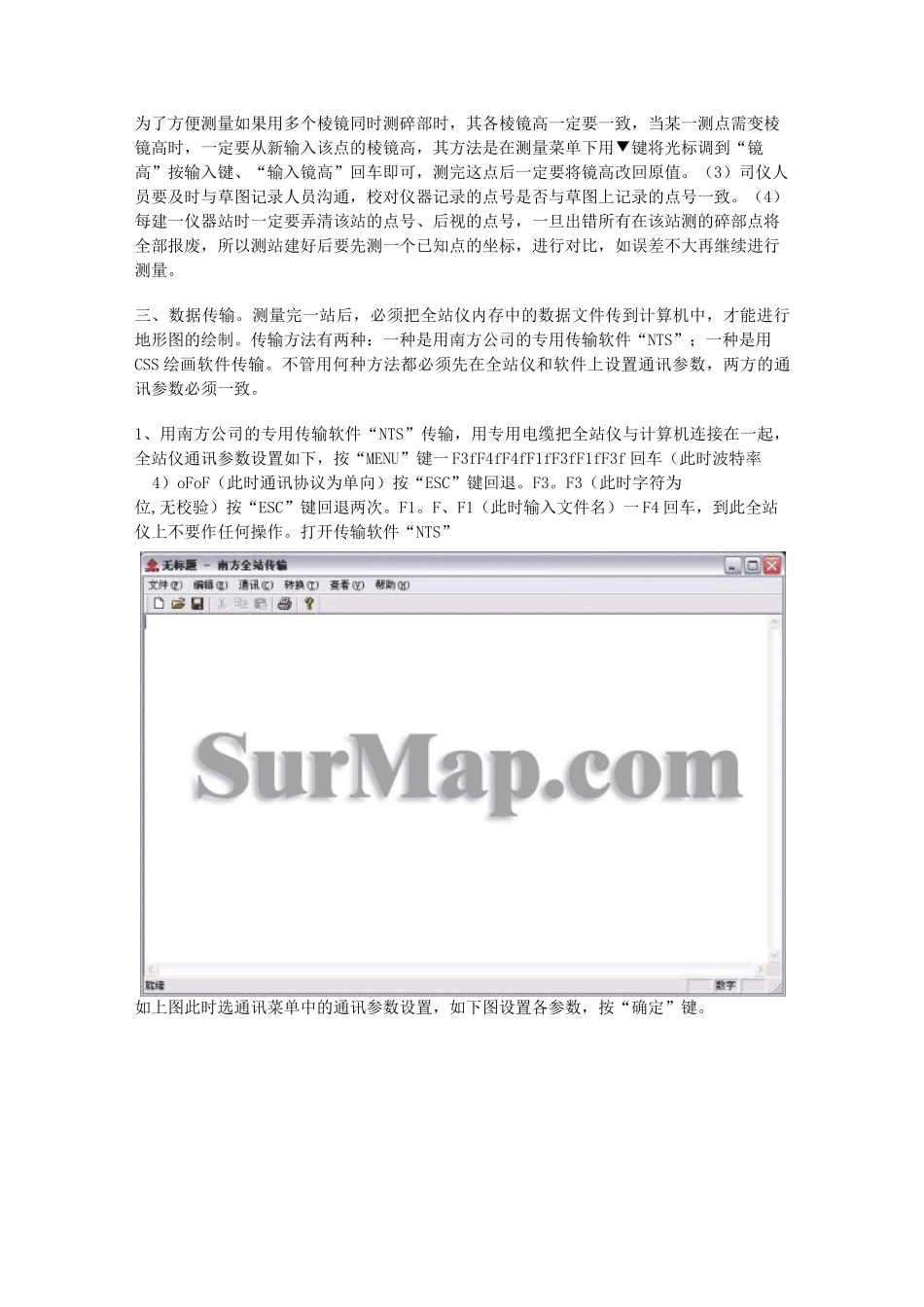

今年为公历逢年份，按省局的布置今年各站需进行测验断面的地形测绘工作。大范围利用全站仪与数字化地形成图系统测绘数字地形图，在我省水文系统还是第一次，面对此项新的工作，有的同事可能会感到无从下手，应朋友的邀请，在此把本人这几年利用全站仪和软件方面的一些感受写出来，仅供各位同事参考。一、建立平面控制坐标系。对每一个站在测前都应先确立使用何种平面控制坐标系，有条件的站（如测站附近有国家三角点或者能用的站），应建立大地坐标系，无条件的站可建立测站独立的平面直角坐标系（起始方位角以磁北为度）。以下介绍采用独立平面直角坐标系的测站如何测绘地形图。1、对于地形变化不太复杂的站。首先需在测绘地形图的范围内选择一个仪器站点并打上木桩，桩头钉上平头钢钉，对这一仪器站点的要求是：视线开阔，能看到测图范围内的大多数碎部测点。建立后视站点，其方法是在仪器站点上架好全站仪，将罗盘仪或指北针放在全站仪上，使全站仪视线与指北针的正北方向一致，将全站仪水平方向止动，在其视线前方一定距离的点位上打上木桩，桩头钉上平头钢钉。用四等水准测量上述两点的高程。2、确定两站点的坐标。首先假定仪器站点的坐标，一般假定为：北向N（）1，东向E（）1，•其高程Z测定值。测定后视站点坐标，其方法是先用全站仪测定两点间的平距，后视站点的坐标为：北向N（）1两点间的平距，东向E（）1，•其高程Z测定值。3、在全站仪的内存中建立存储测量坐标的文件夹。将两站点的坐标编点号并输入至全站仪的该文件中（这里仪器站点编为1号后视站点编为2号）。建立存储文件夹与输入坐标的方法参照全站仪的使用手册。二、野外测绘工作。一般采用草图测记法，需先绘出测区草图，将各碎部测量点上的点号记录在草图的相应位置上，并注记地物地貌。1、建立测区图根点。如果测区较大一个仪器站看不完全部碎部，这时还应该建立多个图根控制点（支导点），在选定的点位上打上木桩，桩头钉上平头钢钉，并编号命名，如ZD1、ZD2-..等。2、建站。因仪器型号不同其操作不大相同，下面以N3全站仪为例，首先将全站仪架在1号点上并对中整平，量出钉头至全站仪横轴中心的高度，测量温度、气压、凌镜高，一并输入到全站仪中，全站仪建站过程如下：按MENU键一F1—输入一“文件名”一回车一F1—输入一“1”回车（标识符可空）一▼一输入一“仪高”一回车一0K?是一记录？是。F2—输入“2”（此时应将全站仪对准后视点上的凌镜）回车一后视一回车一0K?是一测量一坐标一记录？否，建站完成。3、测量。首先应测各支导点的坐标，其方法是将棱镜架在支导点“1”上并对中整平，将全站仪描准棱镜，并作以下操作。输入“点号”3—回车一输入“编码”ZD1—回车一测量一坐标。全站仪自动记录点号和坐标。此时支导点1在全站仪中存储的点号为3，其后每对准一个测量点时只需按“同前”键即可。如果长时间不操作全站仪退出测量菜单时，只需按以下操作即可。按“MENU”一F1—回车一F3即可从新进测量菜单。4、外业测量注意事项。（1）全站仪不能在强光下长期工作应架太阳伞保护全站仪。（）为了方便测量如果用多个棱镜同时测碎部时，其各棱镜高一定要一致，当某一测点需变棱镜高时，一定要从新输入该点的棱镜高，其方法是在测量菜单下用▼键将光标调到“镜高”按输入键、“输入镜高”回车即可，测完这点后一定要将镜高改回原值。（3）司仪人员要及时与草图记录人员沟通，校对仪器记录的点号是否与草图上记录的点号一致。（4）每建一仪器站时一定要弄清该站的点号、后视的点号，一旦出错所有在该站测的碎部点将全部报废，所以测站建好后要先测一个已知点的坐标，进行对比，如误差不大再继续进行测量。三、数据传输。测量完一站后，必须把全站仪内存中的数据文件传到计算机中，才能进行地形图的绘制。传输方法有两种：一种是用南方公司的专用传输软件“NTS”；一种是用CSS绘画软件传输。不管用何种方法都必须先在全站仪和软件上设置通讯参数，两方的通讯参数必须一致。1、用南方公司的专用传输软件“NTS”传输，用专用电缆把全站仪与计算机连接在一起，全站仪通讯参数设置如下，按“MENU”键一F3fF4fF4fF1fF...
