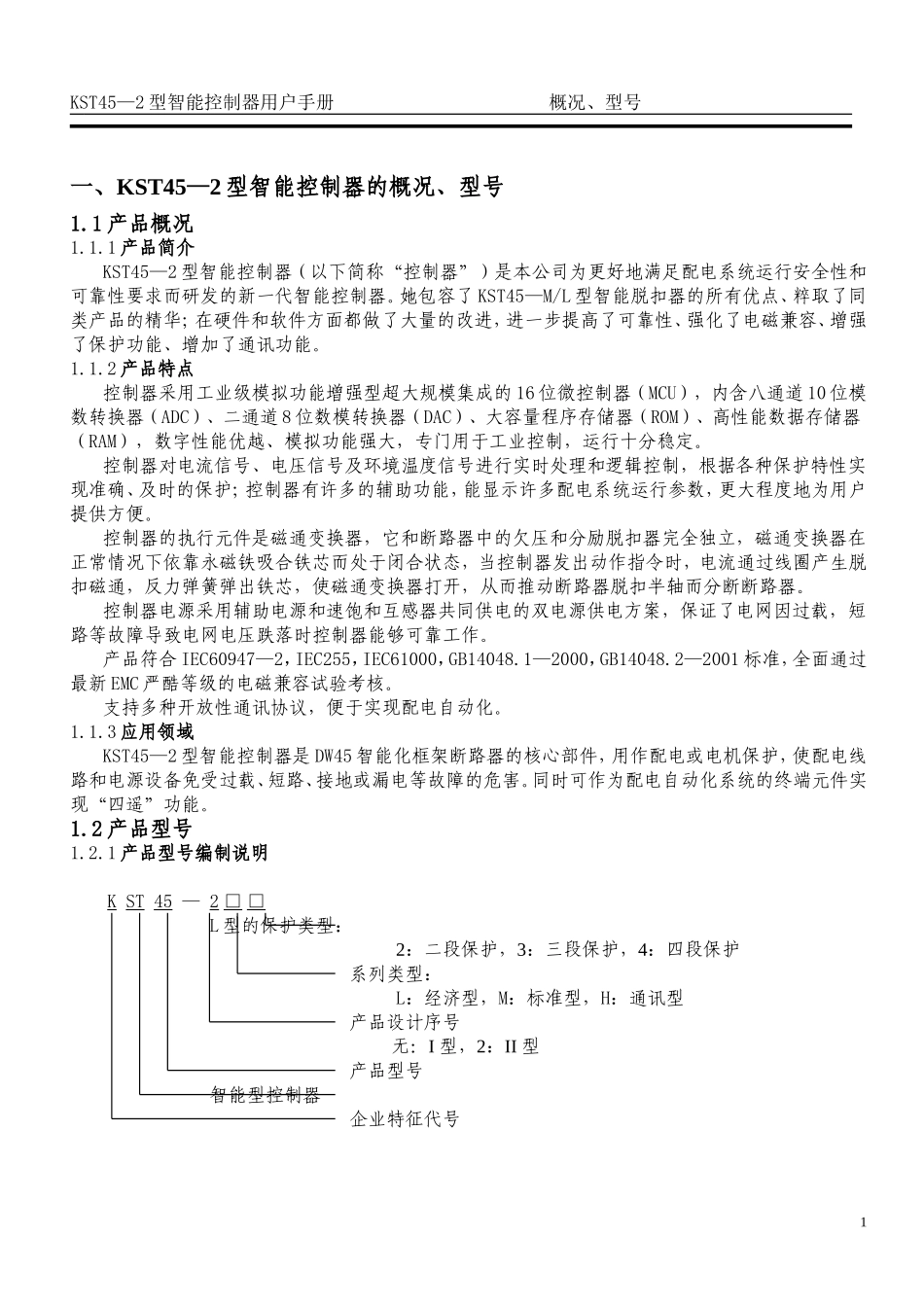

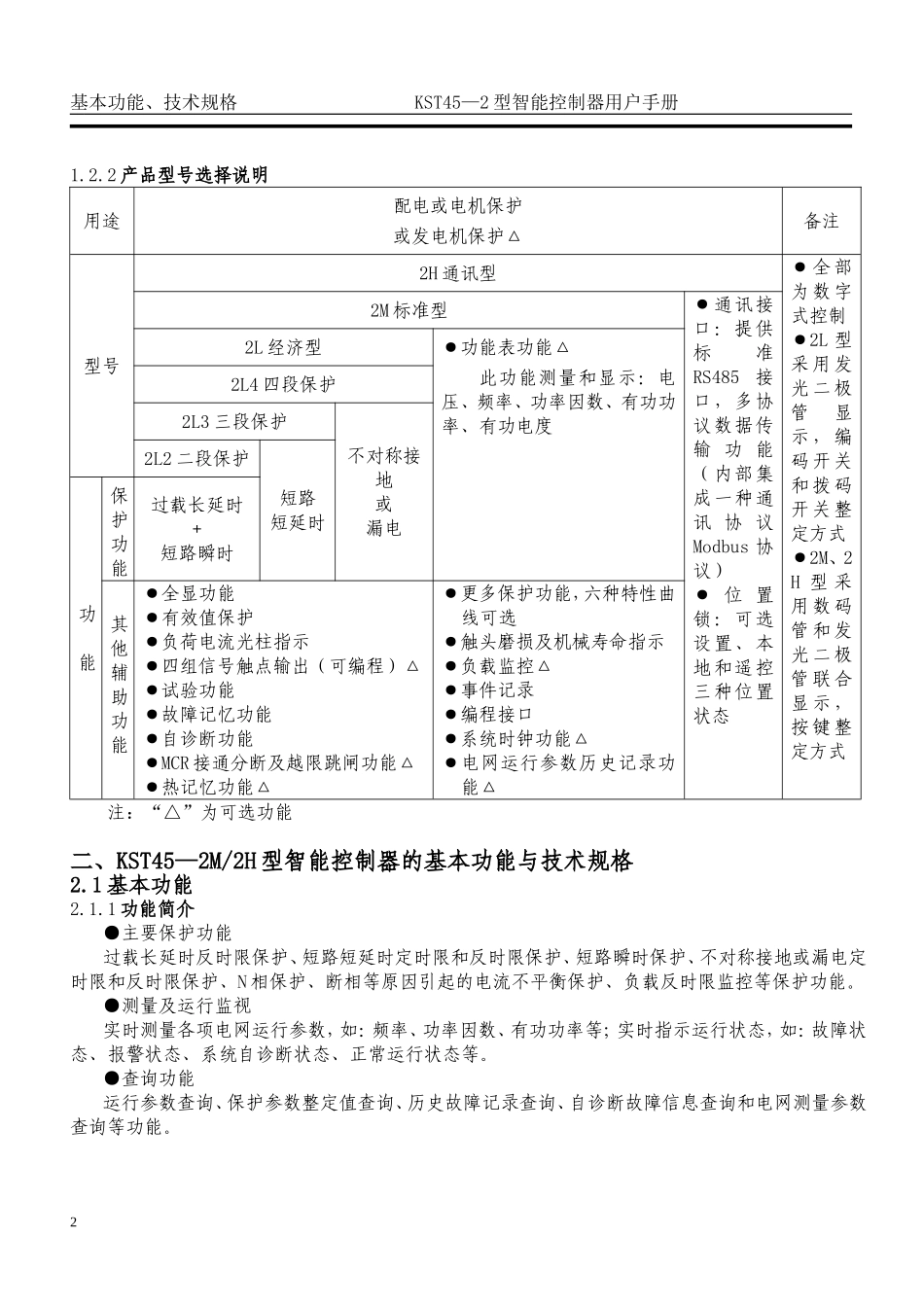

KST45—2型智能控制器用户手册概况、型号一、KST45—2型智能控制器的概况、型号1.1产品概况1.1.1产品简介KST45—2型智能控制器（以下简称“控制器”）是本公司为更好地满足配电系统运行安全性和可靠性要求而研发的新一代智能控制器。她包容了KST45—M/L型智能脱扣器的所有优点、粹取了同类产品的精华；在硬件和软件方面都做了大量的改进，进一步提高了可靠性、强化了电磁兼容、增强了保护功能、增加了通讯功能。1.1.2产品特点控制器采用工业级模拟功能增强型超大规模集成的16位微控制器（MCU），内含八通道10位模数转换器（ADC）、二通道8位数模转换器（DAC）、大容量程序存储器（ROM）、高性能数据存储器（RAM），数字性能优越、模拟功能强大，专门用于工业控制，运行十分稳定。控制器对电流信号、电压信号及环境温度信号进行实时处理和逻辑控制，根据各种保护特性实现准确、及时的保护；控制器有许多的辅助功能，能显示许多配电系统运行参数，更大程度地为用户提供方便。控制器的执行元件是磁通变换器，它和断路器中的欠压和分励脱扣器完全独立，磁通变换器在正常情况下依靠永磁铁吸合铁芯而处于闭合状态，当控制器发出动作指令时，电流通过线圈产生脱扣磁通，反力弹簧弹出铁芯，使磁通变换器打开，从而推动断路器脱扣半轴而分断断路器。控制器电源采用辅助电源和速饱和互感器共同供电的双电源供电方案，保证了电网因过载，短路等故障导致电网电压跌落时控制器能够可靠工作。产品符合IEC60947—2，IEC255，IEC61000，GB14048.1—2000，GB14048.2—2001标准，全面通过最新EMC严酷等级的电磁兼容试验考核。支持多种开放性通讯协议，便于实现配电自动化。1.1.3应用领域KST45—2型智能控制器是DW45智能化框架断路器的核心部件，用作配电或电机保护，使配电线路和电源设备免受过载、短路、接地或漏电等故障的危害。同时可作为配电自动化系统的终端元件实现“四遥”功能。1.2产品型号1.2.1产品型号编制说明KST45—2□□L型的保护类型：2：二段保护，3：三段保护，4：四段保护系列类型：L：经济型，M：标准型，H：通讯型产品设计序号无：I型，2：II型产品型号智能型控制器企业特征代号1基本功能、技术规格KST45—2型智能控制器用户手册1.2.2产品型号选择说明用途配电或电机保护或发电机保护△备注型号2H通讯型●全部为数字式控制●2L型采用发光二极管显示，编码开关和拨码开关整定方式●2M、2H型采用数码管和发光二极管联合显示，按键整定方式2M标准型●通讯接口：提供标准RS485接口，多协议数据传输功能（内部集成一种通讯协议Modbus协议）●位置锁：可选设置、本地和遥控三种位置状态2L经济型●功能表功能△此功能测量和显示：电压、频率、功率因数、有功功率、有功电度2L4四段保护2L3三段保护不对称接地或漏电2L2二段保护短路短延时功能保护功能过载长延时＋短路瞬时其他辅助功能●全显功能●有效值保护●负荷电流光柱指示●四组信号触点输出（可编程）△●试验功能●故障记忆功能●自诊断功能●MCR接通分断及越限跳闸功能△●热记忆功能△●更多保护功能，六种特性曲线可选●触头磨损及机械寿命指示●负载监控△●事件记录●编程接口●系统时钟功能△●电网运行参数历史记录功能△注：“△”为可选功能二、KST45—2M/2H型智能控制器的基本功能与技术规格2.1基本功能2.1.1功能简介●主要保护功能过载长延时反时限保护、短路短延时定时限和反时限保护、短路瞬时保护、不对称接地或漏电定时限和反时限保护、N相保护、断相等原因引起的电流不平衡保护、负载反时限监控等保护功能。●测量及运行监视实时测量各项电网运行参数，如：频率、功率因数、有功功率等；实时指示运行状态，如：故障状态、报警状态、系统自诊断状态、正常运行状态等。●查询功能运行参数查询、保护参数整定值查询、历史故障记录查询、自诊断故障信息查询和电网测量参数查询等功能。2KST45—2型智能控制器用户手册基本功能、技术规格●参数整定功能控制器面板上可直接整定以下保护参数：负载监控的电流值和时间值，N相保护设定值，不对称接地或漏电保护的电流值、时间值和反时限系数，电流不平衡率保护的不平衡率值...
