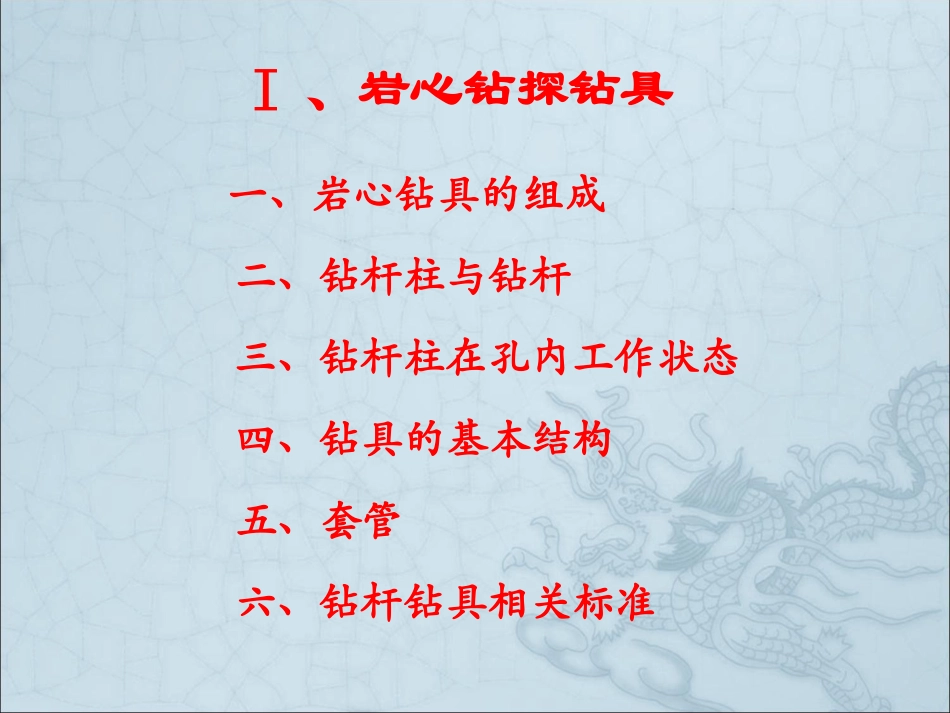

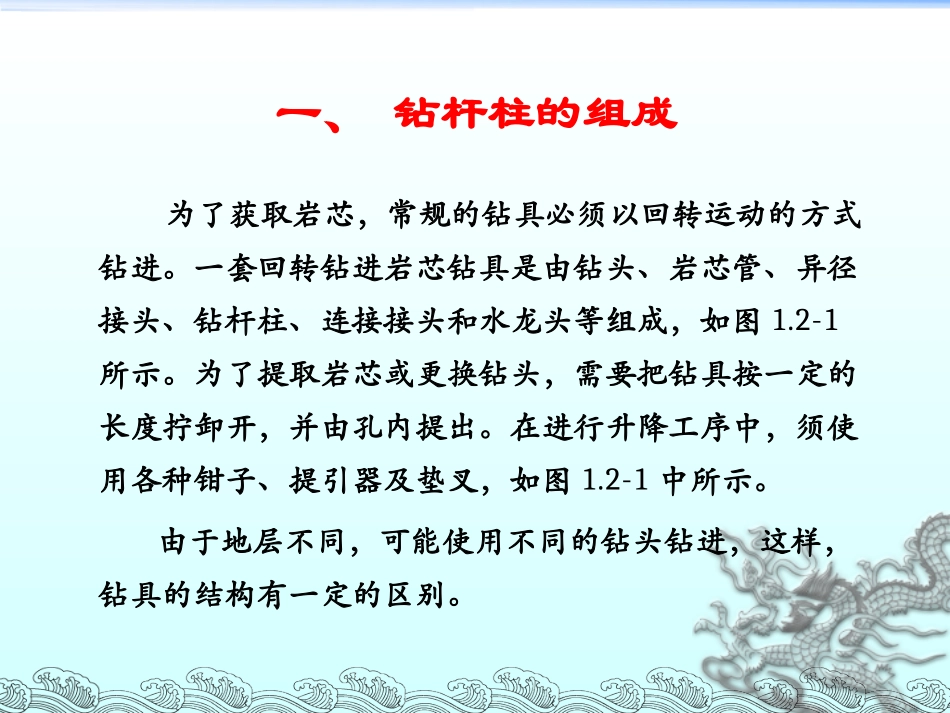

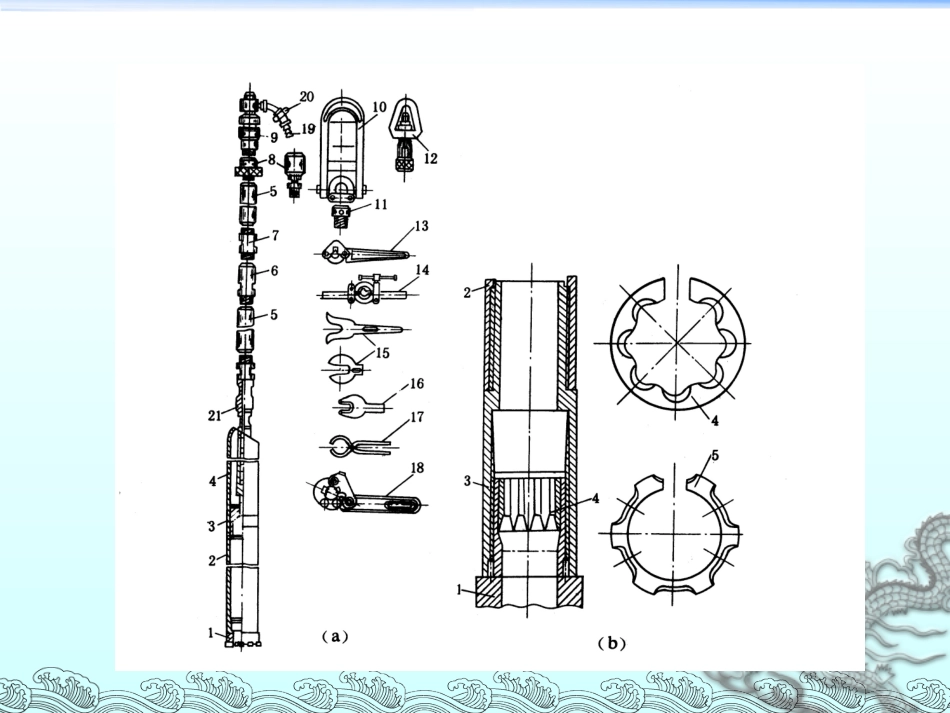

Ⅰ、岩心钻探钻具一、岩心钻具的组成二、钻杆柱与钻杆三、钻杆柱在孔内工作状态四、钻具的基本结构五、套管六、钻杆钻具相关标准一、钻杆柱的组成为了获取岩芯，常规的钻具必须以回转运动的方式钻进。一套回转钻进岩芯钻具是由钻头、岩芯管、异径接头、钻杆柱、连接接头和水龙头等组成，如图1.2-1所示。为了提取岩芯或更换钻头，需要把钻具按一定的长度拧卸开，并由孔内提出。在进行升降工序中，须使用各种钳子、提引器及垫叉，如图1.2-1中所示。由于地层不同，可能使用不同的钻头钻进，这样，钻具的结构有一定的区别。钻头：钻头体内有锥面，用以安装岩心提断器或投放卡料，以便卡断岩芯。岩芯管：在钻进时容纳岩芯，同时也承受和传递钻压和扭力，带动钻头工作；岩芯管的长度限制了回次进尺的长度。异径接头：是用来连接岩芯管和钻杆柱的。它有铣刀接头和三径接头两种，铣刀式异径接头用于不需装配取粉管时，其铣刀可用以破碎孔壁掉下来的岩块，以防止卡钻；三径异径接头上有左旋螺纹，用以连接取粉管。二、钻杆柱与钻杆（重点讲钻杆变化）1、钻杆柱的作用与结构在钻探工作中，钻杆柱从地表把钻机的动作和动力传递给井底的钻头，钻头在井底破碎岩石、连续给进以及其他一切工作全取决于钻杆柱的工作性能。钻杆柱在传动工作系统中是一个特殊的，细长比特大的、在井筒特定条件下工作的传动杆件。同时它又是洗井液冲洗井底和冷却钻头必需的液流通道。杆内承受着高压、杆外承受着磨损。虽然钻杆柱在结构上较为简单，实际上它承受着复杂的外力，且处于失稳状态，工作负担是十分沉重的。所以钻杆柱是钻探工作的一个关键组件和重要环节。实践表明，钻探的工作效率和安全生产都取决于钻杆柱的可靠性。在某些特殊钻进方法中，钻杆柱还作为输送岩芯或岩芯提取器的通道，或作为更换井底钻头的通道。因此，还要求钻杆柱必须具有光滑而平整的内孔。在许多情况下，钻杆柱还起着辅助作用：投送卡取岩芯的卡料．输送测斜仪器以及输送堵漏材料等。钻杆柱的连接与立根：图2钻探用钻杆连接方式(a)－平接头连接的钻杆；(b)－锁接头连接的钻杆；(c)－焊接锁接头连接的钻杆1－钻杆；2－平接头或接箍；3－锁接头的锥体；4－锁接头的接手长期以来，钻杆柱都是采用螺纹连接的方式。螺纹连接必须用公母螺扣对接，因而大大削弱了管壁，螺纹部分成为钻杆柱中最薄弱的部位。虽然采取了加厚螺纹部位管壁等办法，还是常在螺纹根部发生断钻杆的事故。采用绳索取芯钻进方法后，提钻与下钻的次数大大减少，不仅降低了钻杆柱的磨损，更重要的是减少连接螺纹的磨损，减少了断钻杆的事故发生。钻杆钻杆材质材质————传统、新型。传统、新型。结构结构————加厚加厚螺纹形式螺纹形式————扣高、螺距、齿形、头数。扣高、螺距、齿形、头数。加工质量加工质量————热处理、高精度、形位公差。热处理、高精度、形位公差。合理使用合理使用————拧卸、润滑。拧卸、润滑。1、钻杆体采取两头镦粗的型式，增加了螺纹的截面尺寸，抗拉、抗扭强度得到大幅提高。2、螺纹扣高有的设计为1mm或1.25mm，从根本上消除了钻杆体深孔钻进脱扣问题。螺纹扣高一方面消除了脱扣的发生，另一方面有效延长了钻杆的使用寿命。3、对钻杆接头螺纹进行参数优化，钻杆及接头螺纹均采用精密数控车床加工（高性能刀具），严格控制加工质量。螺纹：最关键的参数拉、压、扭、弯、磨损、腐蚀-------------最薄弱环节便于拧卸-------频繁密封-----------冲洗液精度--------同轴度，形位公差拉、压、扭、弯、磨损、腐蚀-------------最薄弱环节便于拧卸-------频繁密封-----------冲洗液精度--------同轴度，形位公差老标准钻杆强度分析对比某厂加强钻杆技术参数无锡钻探工具厂绳索钻杆钻进深度无锡钻探工具厂绳索钻杆钻进深度S75：2009年新疆有色地勘局哈密黄山铜矿1550米（S75A）福建煤田121队曲靖煤田1560米(S75A)辽宁冶金402队鞍山铁矿2183米(CNH)河北承德四队钒铁矿2011米(CNH)安徽地矿325队涡阳铁矿1980米(CNH)S95：2009年福建煤田121队曲靖煤田1390米（S95A）云南煤田143队云南昭通1280米（S95A）安徽地矿325队涡阳铁矿...
