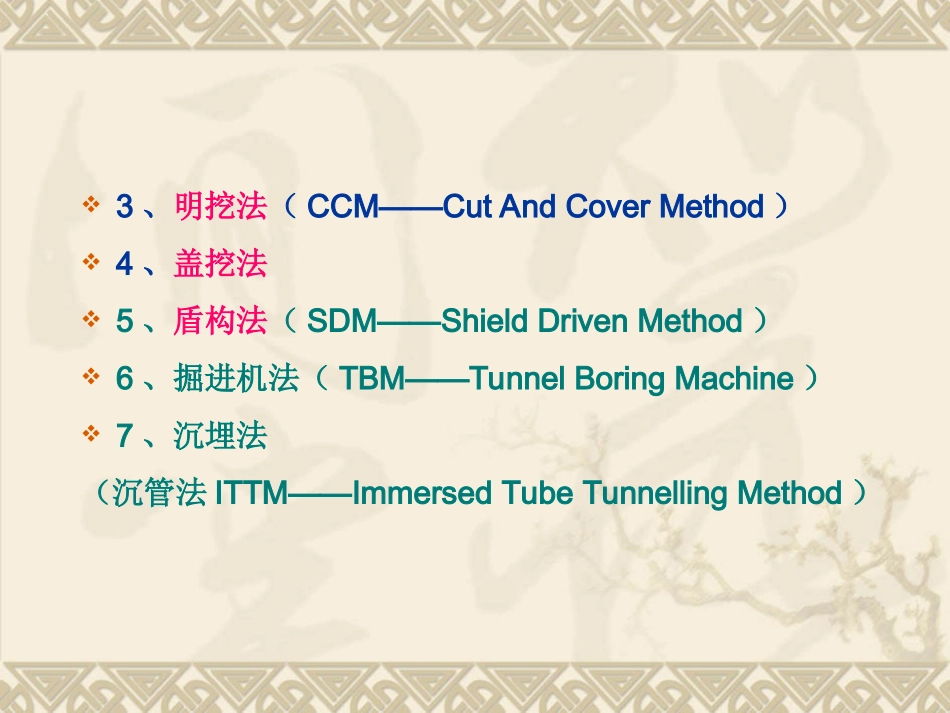

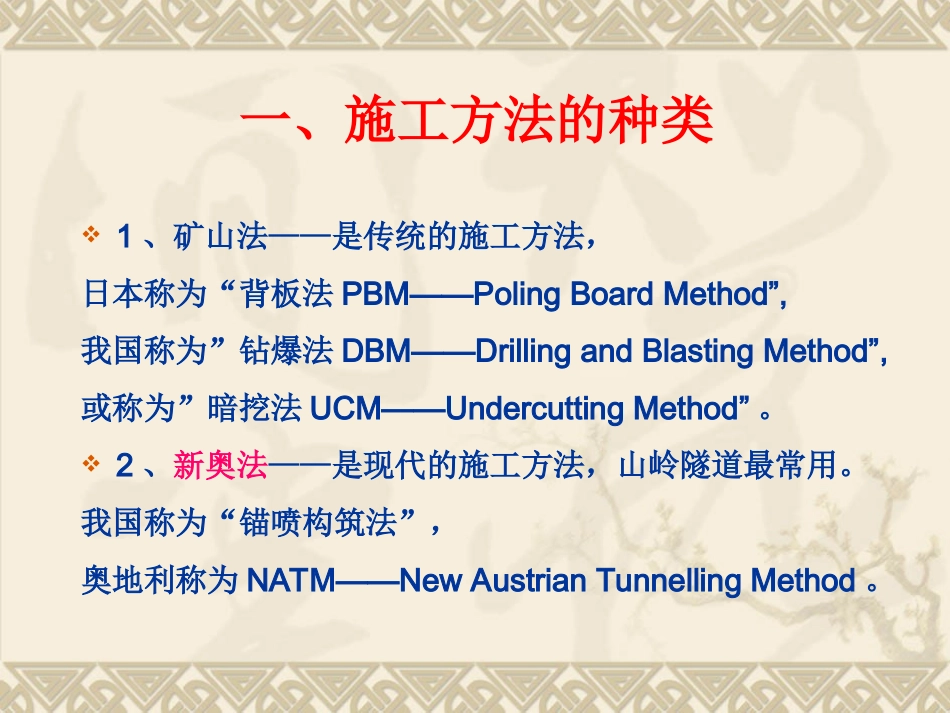

学习资料五认识隧道施工方法一、施工方法的种类1、矿山法——是传统的施工方法，日本称为“背板法PBM——PolingBoardMethod”,我国称为”钻爆法DBM——DrillingandBlastingMethod”,或称为”暗挖法UCM——UndercuttingMethod”。2、新奥法——是现代的施工方法，山岭隧道最常用。我国称为“锚喷构筑法”，奥地利称为NATM——NewAustrianTunnellingMethod。3、明挖法（CCM——CutAndCoverMethod）4、盖挖法5、盾构法（SDM——ShieldDrivenMethod）6、掘进机法（TBM——TunnelBoringMachine）7、沉埋法（沉管法ITTM——ImmersedTubeTunnellingMethod）二、施工方法及其适用条件矿山法（钻爆法）新奥法（锚喷构筑法）明挖法盖挖法盾构法掘进机法沉埋法山岭隧道适用最常用浅埋段适用软岩段适用适用浅埋隧道（软岩、土质）可用加特殊措施适用适用适用适用水下隧道（水下地层中）硬岩段适用软岩段适用水底隧道（水下河床上）适用施工方法地层条件第三节新奥法一、隧道施工应遵循的基本原则归纳起来，施工中不管采用哪种方法，都必须遵循的基本技术原则是(1)因为围岩是隧道的主要承载单元，所以要在施工中充分保护和爱护围岩(2)为了充分发挥围岩的结构作用，应容许围岩有可控制的变形(3)变形的控制主要是通过支护阻力(即各种支护结构)的效应达到的(4)在施工中，必须进行实地量测监控，及时提出可靠的、足够数量的量测信息，以指导施工和设计(5)在选择支护手段时，一般应选择能大面积的、牢固的与围岩紧密接触的、能及时施设和应变能力强的支护手段(6)要特别注意，隧道施工过程是围岩力学状态不断变化的过程(7)在任何情况下，使隧道断面能在较短时间内闭合是极为重要的(8)在隧道施工过程中，必须建立设计—施工检验—地质预测—量测反馈—修正设计的一体化的施工管理系统，以不断地提高和完善隧道施工技术上述隧道施工的基本原则可扼要地概括为：“少扰动、早喷锚、勤量测、紧封闭”。在实际施工过程中，这些原则也不是一成不变的，应该结合实际情况进行完善和提高。二、新奥法的分类及施工工序新奥法施工，按其开挖断面的大小及位置，基本上又可分为以下几种：全断面开挖法台阶法其中包括：(1)长台阶法(2)短台阶法(3)超短台阶法分部开挖法(1)台阶分部开挖法(环形开挖留核心土法)(2)中隔壁法(单侧壁导坑法、CD法)(3)双侧壁导坑法(眼镜法)等新奥法的施工工序可用以下框图(图5-1)表示：图5-1三、开挖方法按开挖隧道的横断面分部情形来分，开挖方法可分为全断面开挖法、台阶开挖法、分部开挖法。（一）全断面开挖法全断面开挖法是按设计开挖断面一次开挖成型(图5-2)。1.全断面法施工的顺序(1)施工准备完成后，用钻孔台车钻眼，然后装药，联接起爆网路(2)退出钻孔台车，引爆炸药，开挖出整个隧道断面(3)进行通风、撒水，排烟、降尘(4)排除危石，安设拱部锚杆和喷第一层混凝土(5)用装碴机将石碴装入矿车或运输机，运出洞外(6)安设边墙锚杆和喷混凝土(7)必要时可喷拱部第二层混凝土和隧道底部混凝土(8)开始下一轮循环(9)在初次支护变形稳定后，或按施工组织中规定日期灌注内层衬砌图5-2全断面开挖法1-全断面开挖法;2-锚喷支护;3-模筑混凝土衬砌2.适用条件全断面法适用于岩层覆盖条件简单、岩质较均匀的硬岩中。必须具备大型施工机械。隧道长度或施工区段长度不宜太短。根据经验，这个长度不应小于1km。3.全断面开挖法的优缺点优点有较大的工作空间，适用于大型配套机械化施工，施工速度较快，且因单工作面作业，便于施工组织和管理。有较大的断面进尺比(即开挖断面面积与掘进进尺之比)，可获得较好的爆破效果，且爆破对围岩的震动次数相对较少，有利于围岩的稳定。一般应尽量采用全断面开挖法。缺点要求进行分段装药，严格的控制爆破设计，尤其是对于稳定性较差的围岩。因开挖面大，围岩相对稳定性降低，且每循环工作量相对较大，因此要求具有较强的开挖、出渣能力和相应的支护能力。(二)台阶开挖法台阶开挖法一般是将设计断面分上半断面和下半断面两次开挖成型。台阶法包括长台阶法、短台阶法和超短台阶法等三种，其划分是根据台阶长度来决定如图5-3所示。图5-3台阶法施工形...
