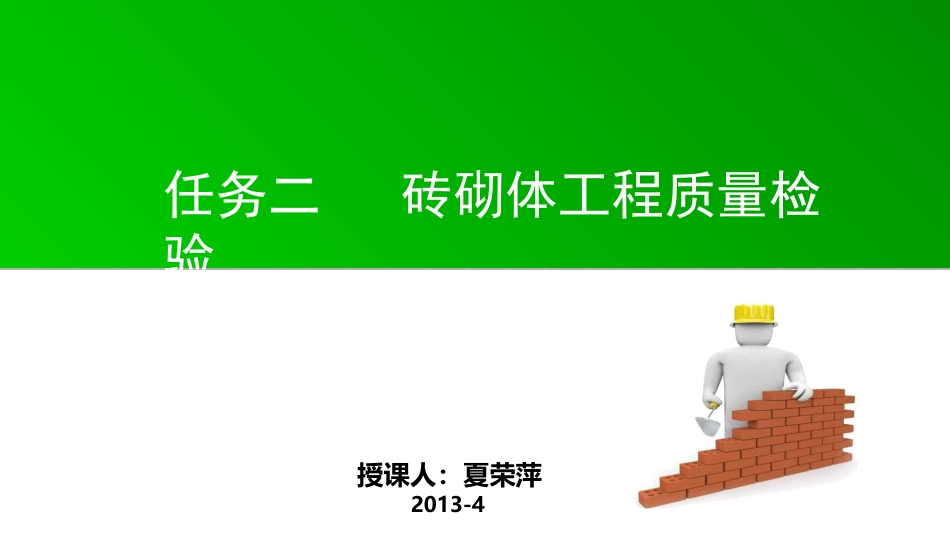

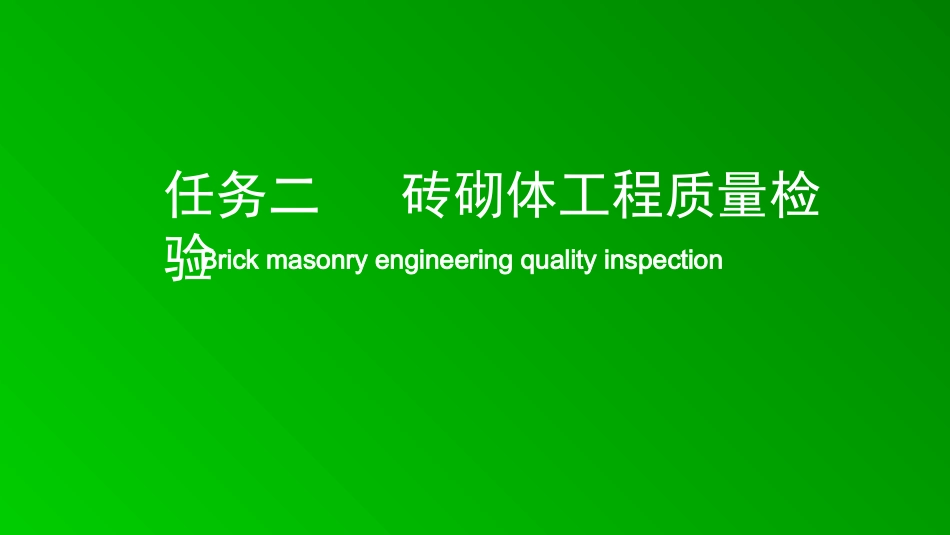

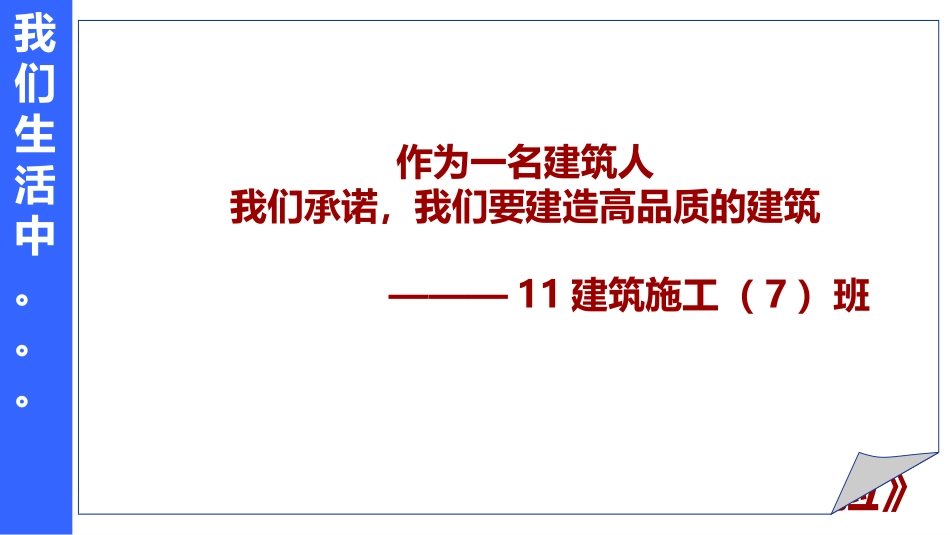

任务二砖砌体工程质量检验Brickmasonryengineeringqualityinspection授课人：夏荣萍2013-4任务二砖砌体工程质量检验我们生活中。。。。——《砖砌体工程质量检验》作为一名建筑人我们承诺，我们要建造高品质的建筑———11建筑施工（7）班我们生活中。。。砖砌体工程质量检验我们砌筑的砖墙存在什么问题？看一看：知识回顾：一、施工前准备a检查：外观，数量，品种，强度等级,出厂合格证b湿润：普通粘土砖和空心砖提前1~2天浇水湿润砂浆：a种类：水泥砂浆石灰砂浆混合砂浆b要求：配合比强度稠度砖砌体工程质量检验砖：二、施工工艺抄平—放线—摆砖样—立杆挂线—铺灰砌筑—清扫三、质量要求想一想：砖砌体工程质量检验结合所学，我们可以从哪几方面去检验？砖砌体工程质量检验结合实际选出我们可以检测的项目主控项目一般项目砖强度等级组砌方法砂浆强度等级水平灰缝厚度水平砂浆灰缝饱满度基础顶面斜槎留置表面平整度直槎拉结筋及接槎处理门窗洞口高、宽轴线位移外墙上下窗口便宜垂直度水平灰缝平直度选一选：砖砌体工程质量检验结合实际选出我们可以检测的项目主控项目一般项目砖强度等级√组砌方法√砂浆强度等级√水平灰缝厚度√水平砂浆灰缝饱满度√基础顶面斜槎留置表面平整度√直槎拉结筋及接槎处理门窗洞口高、宽轴线位移√外墙上下窗口便宜垂直度√水平灰缝平直度√选一选：砖砌体工程质量检验读一读：项目标准砖砌体工程质量检验连一连：百格网靠尺塞尺拖线板线锤钢卷尺小白线砖砌体工程质量检验连一连：百格网靠尺塞尺拖线板线锤钢卷尺小白线验（记得做好记录）检验表砖砌体工程质量检验砖砌体工程质量检验你可以吗？职务及任务分配子任务1：查阅规范，进行组砌方式，水平灰缝厚度，水平灰缝平直度的检查子任务2：填写《砖砌体工程质量验收记录表》评一评组号最后得分123456评分榜有加分哦砖砌体工程质量检验砖砌体工程质量检验总结1、砖砌体的质量检验方法垂直度检查工具：2m靠尺、线垂(托线板)。方法：将线垂挂在靠尺上端小缝内，靠尺的一侧垂直靠在被检查的墙上，尺面略向前倾，使线与尺面分离而能自由摆动，线垂静止后，就可以读数。要求：偏差≯5mm.若砖墙垂直，线垂则通过靠尺中心；若砖墙不垂直，则可以直接读出偏差。靠尺线垂砂浆饱满度检查工具：百格网方法：用百格网检查砖底面与砂浆的粘结痕迹面积，每处掀3块砖检查，取其平均值。数量：每步架抽查不少于3处。要求：水平灰缝的砂浆饱满度不小于80%。百格网掀开砖，剔除砂浆，底面朝上。百格网与砖缘对齐，数没有砂浆的空格，允许割补。返回验墙面平整度检查靠尺塞尺如空隙在一端悬翘，则读数应除以2。工具：2m靠尺、塞尺。方法：先将2m靠尺的一侧紧贴墙面，尺身处于倾斜位置，将楔形尺的薄端塞入靠尺与墙面的最大空隙处，读出楔形尺上的厘米数，即为墙面平整度误差的毫米数。要求：偏差≯8mm验水平灰缝平直度检查工具：细线、钢尺。方法：用白线拉在任意一层砖的上缘，用钢尺量其白线与砖缘的最大误差处，既为水平灰缝的偏差。要求：偏差≯10mm细线L≮�10m如墙的长度不足10m，则以其全长检查。返回验其它检查1、水平灰缝厚度尺量检查。与皮数杆对比10皮砖的总厚度，其差值即为水平灰缝厚度偏差。允许偏差为±8mm.2、阴阳角垂直度直角方尺检查。3、上下错缝观察或尺量检查。清水墙无通缝，混水墙每处（间）4—6皮砖的“通缝”（即上下两皮砖的搭接长度小于25mm者）不超过3处。砖砌体工程质量检验总结1、砖砌体的质量检验方法2、如何正确填写质量验收记录表3、总结检验所得的砌筑通病课后作业拓展：对比混水墙的质量检验，如何在施工中控制清水墙砌筑的施工质量？砖砌体工程质量检验CompanyLogowww.themegallery.com2013-4-25谢谢Thankyou!
