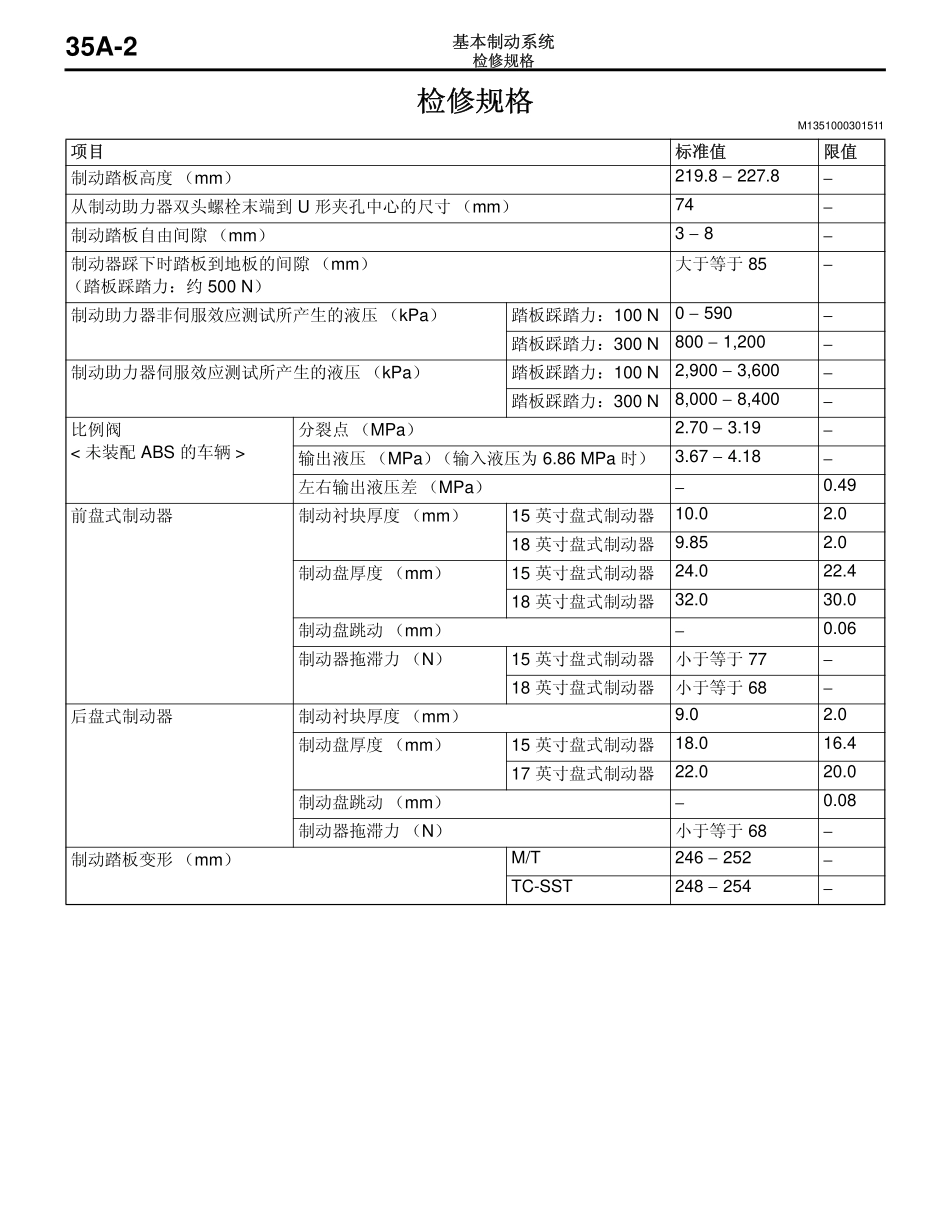

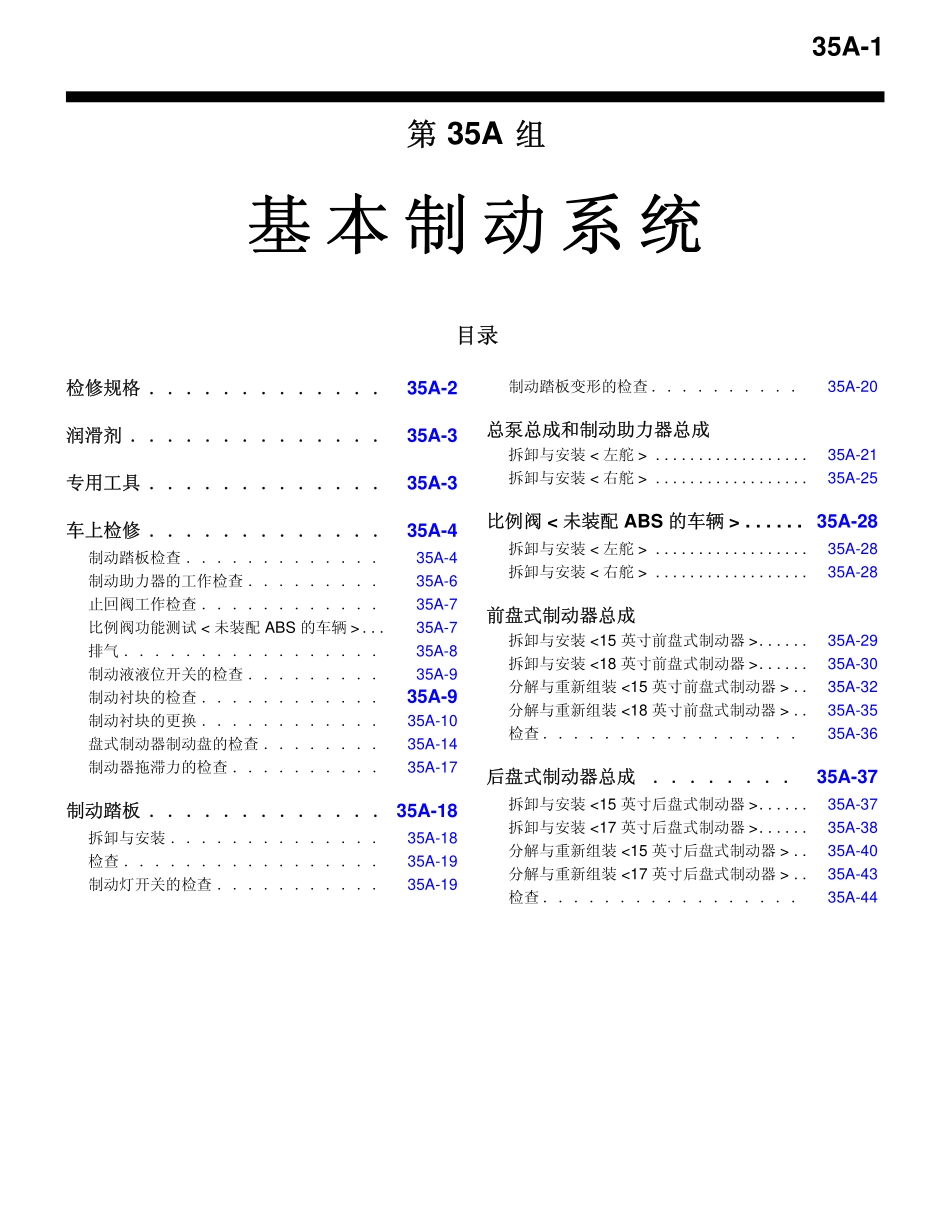

35A-135A基本制动系统CONTENTS检修规格.............35A-2润滑剂..............35A-3专用工具.............35A-3车上检修.............35A-4制动踏板检查.............35A-4制动助力器的工作检查.........35A-6止回阀工作检查............35A-7比例阀功能测试<未装配ABS的车辆>...35A-7排气.................35A-8制动液液位开关的检查.........35A-9制动衬块的检查............35A-9制动衬块的更换............35A-10盘式制动器制动盘的检查........35A-14制动器拖滞力的检查..........35A-17制动踏板.............35A-18拆卸与安装..............35A-18检查.................35A-19制动灯开关的检查...........35A-19制动踏板变形的检查..........35A-20总泵总成和制动助力器总成拆卸与安装<左舵>..................35A-21拆卸与安装<右舵>..................35A-25比例阀<未装配ABS的车辆>......35A-28拆卸与安装<左舵>..................35A-28拆卸与安装<右舵>..................35A-28前盘式制动器总成拆卸与安装<15英寸前盘式制动器>......35A-29拆卸与安装<18英寸前盘式制动器>......35A-30分解与重新组装<15英寸前盘式制动器>..35A-32分解与重新组装<18英寸前盘式制动器>..35A-35检查.................35A-36后盘式制动器总成........35A-37拆卸与安装<15英寸后盘式制动器>......35A-37拆卸与安装<17英寸后盘式制动器>......35A-38分解与重新组装<15英寸后盘式制动器>..35A-40分解与重新组装<17英寸后盘式制动器>..35A-43检查.................35A-44目录第组检修规格基本制动系统35A-2检修规格M1351000301511项目标准值限值制动踏板高度（mm）219.8−227.8−从制动助力器双头螺栓末端到U形夹孔中心的尺寸（mm）74−制动踏板自由间隙（mm）3−8−制动器踩下时踏板到地板的间隙（mm）（踏板踩踏力：约500N）大于等于85−制动助力器非伺服效应测试所产生的液压（kPa）踏板踩踏力：100N0−590−踏板踩踏力：300N800−1,200−制动助力器伺服效应测试所产生的液压（kPa）踏板踩踏力：100N2,900−3,600−踏板踩踏力：300N8,000−8,400−比例阀<未装配ABS的车辆>分裂点（MPa）2.70−3.19−输出液压（MPa）（输入液压为6.86MPa时）3.67−4.18−左右输出液压差（MPa）−0.49前盘式制动器制动衬块厚度（mm）15英寸盘式制动器10.02.018英寸盘式制动器9.852.0制动盘厚度（mm）15英寸盘式制动器24.022.418英寸盘式制动器32.030.0制动盘跳动（mm）−0.06制动器拖滞力（N）15英寸盘式制动器小于等于77−18英寸盘式制动器小于等于68−后盘式制动器制动衬块厚度（mm）9.02.0制动盘厚度（mm）15英寸盘式制动器18.016.417英寸盘式制动器22.020.0制动盘跳动（mm）−0.08制动器拖滞力（N）小于等于68−制动踏板变形（mm）M/T246−252−TC-SST248−254−润滑剂基本制动系统35A-3润滑剂M1351000401109专用工具M1352000601526项目规定润滑剂用量制动液DOT3或DOT4根据需要前盘式制动器总成活塞、制动钳体、活塞密封圈DOT3或DOT4导销、锁销、销护套、衬套、活塞套15英寸盘式制动器维修组件润滑脂（颜色：半透明红色）、NiglubeRX-2或等效品制动衬块总成（衬块和垫片间）18英寸盘式制动器维修组件润滑脂（颜色：黑色）、MolykoteAS880N或等效品制动衬块总成（胎肩部件）18英寸盘式制动器维修组件润滑脂（颜色：红铜色）、Molykote7439或等效品后盘式制动器总成活塞、制动钳体、活塞密封圈DOT3或DOT4导销、锁销、销护套、衬套、活塞套15英寸盘式制动器维修组件润滑脂（颜色：半透明红色）、NiglubeRX-2或等效品制动衬块总成（衬块和垫片间）17英寸盘式制动器维修组件润滑脂（颜色：黑色）、MolykoteAS880N或等效品制动衬块总成（胎肩部件）17英寸盘式制动器维修组件润滑脂（颜色：红铜色）、Molykote7439或等效品工具编号名称用途MB992146助力器测试适配器使用简易测试仪进行检查MB990964A：MB990520制动器工具包A：活塞扩张器推回盘式制动器活塞MB992146MB990964AB车上检修基本制动系统35A-4车上检修制动踏板的检查M1351003500878不要在开关和开关安装位置上涂抹润滑脂或润滑剂，以免开关发生故障。此...
