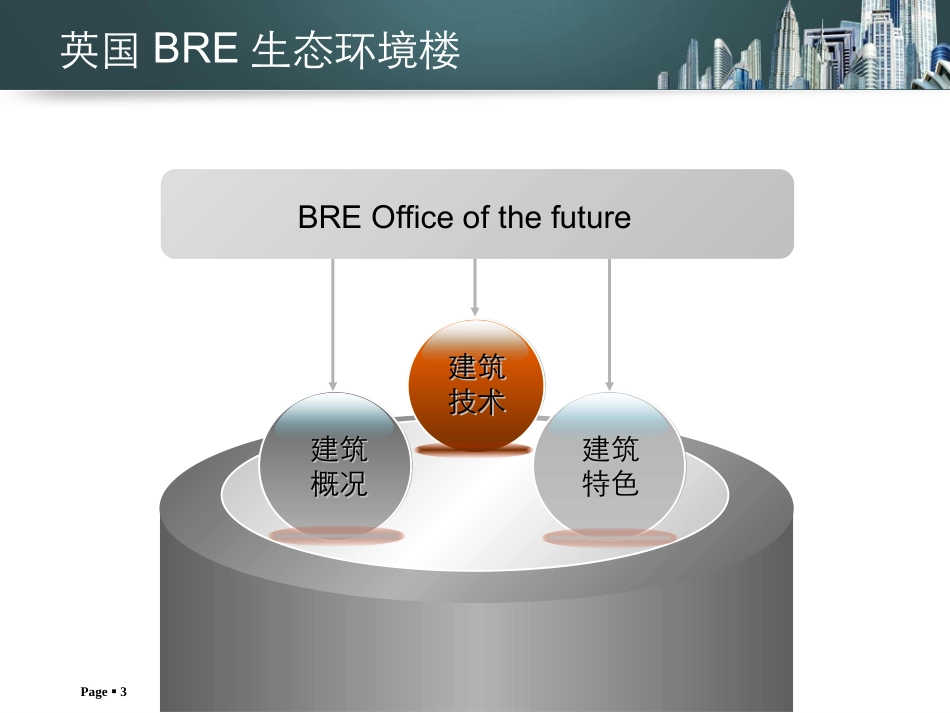

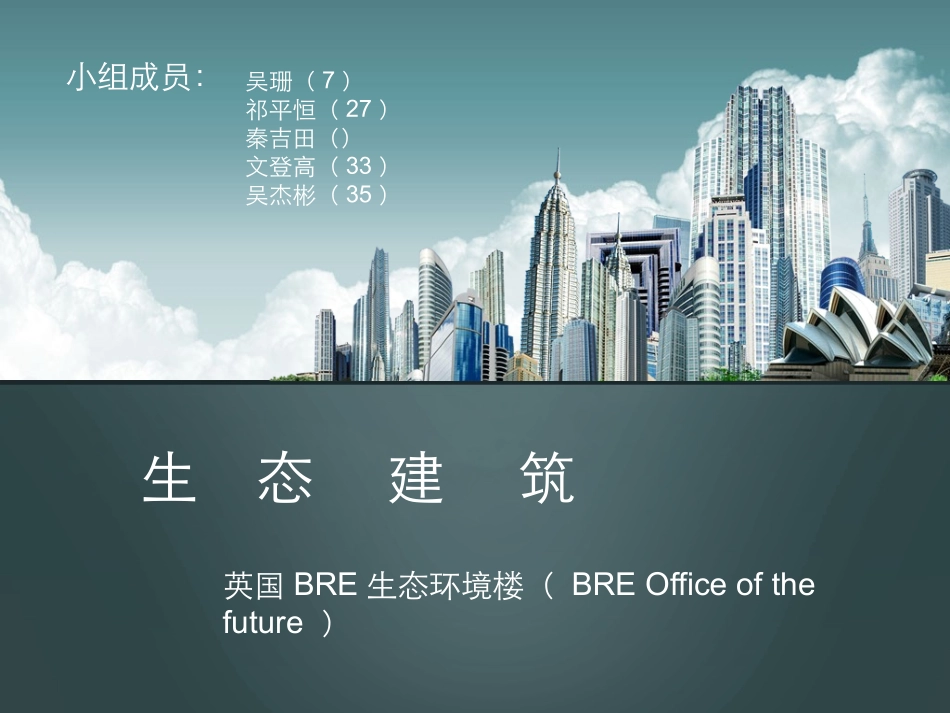

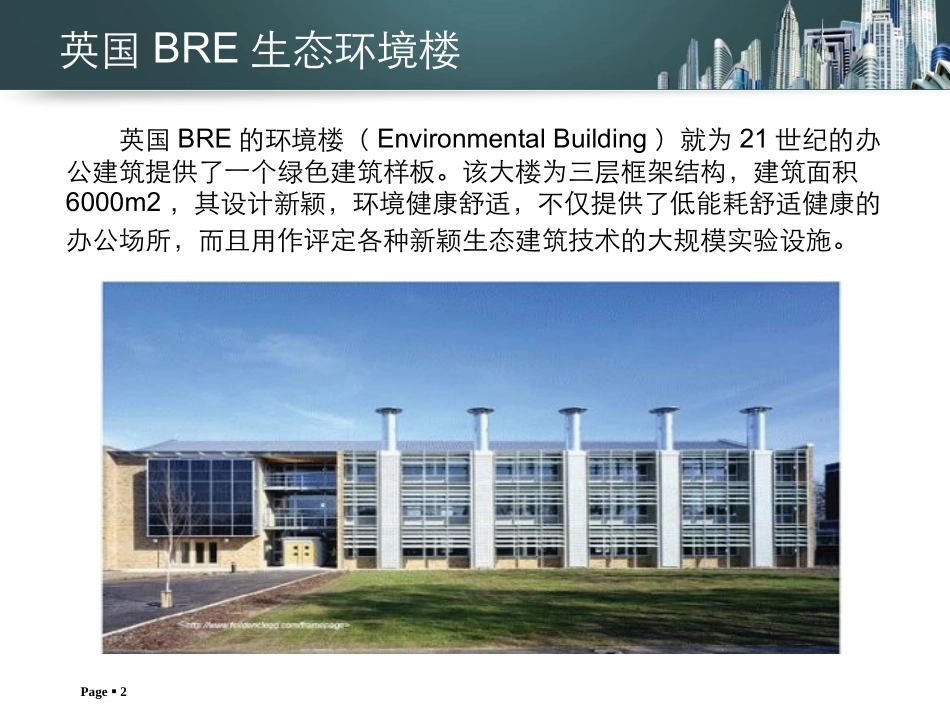

生态建筑英国BRE生态环境楼（BREOfficeofthefuture）小组成员：吴珊（7）祁平恒（27）秦吉田（）文登高（33）吴杰彬（35）Page2英国BRE的环境楼（EnvironmentalBuilding）就为21世纪的办公建筑提供了一个绿色建筑样板。该大楼为三层框架结构，建筑面积6000m2，其设计新颖，环境健康舒适，不仅提供了低能耗舒适健康的办公场所，而且用作评定各种新颖生态建筑技术的大规模实验设施。英国BRE生态环境楼Page3英国BRE生态环境楼建筑建筑概况概况建筑建筑特色特色建筑建筑技术技术BREOfficeofthefuturePage4建筑概况单击添加用地气候条件设计出发点首层平面图展示英国BRE生态环境楼Page5建筑概况建筑概况名称：建筑研究组织（BRE，BuildingResearchEstablishment）建造时间：1996年建筑环境：奥特福德（Watford）的外部郊区设计出发点：它是BRE的有关环境研究的一个试验产品。能源系统是设计师为一个尺度适中的办公建筑精心设计的，使之成为新一代生态办公建筑的模范之作。英国BRE生态环境楼用地气候条件气候类型：温和的海洋性气候纬度：51029NB经度：0027WL年平均气候：9.60C9.60C一一月月3.60C3.60C七月七月16.50C16.50C年平均日照时间：1574h英国BRE生态环境楼Page7首层平面图英国BRE生态环境楼Page8平面呈“L”型建筑使用可再生材料建筑密封性，热绝缘好英国BRE生态环境楼建筑特色建筑特色Page9该建筑还使用了8万块再生砖；老建筑的96%均加以再生产或再循环利用；使用了再生红木拼花地板；90%的现浇混凝土使用再循环利用骨料；水泥拌合料中使用磨细粒状高炉矿渣；取自可持续发展资源的木材；使用了低水量冲洗的便器；使用了对环境无害的涂料和清漆。英国BRE生态环境楼Page10建筑概况建筑概况建筑内容纳了为100余名工作人员准备的办公室800m2的会议设施，总的面积为2040m2。办公室分别配置在3层中，主要沿东西布置，各办公单元的平面采用30mx13.5m的模数。既有大空间办公室，也有封闭的小办公室。平面不对称呈“L”形布置，两翼的柱网也有所不同。段落二建筑密封性很好，热绝缘，窗户是双层的，中间填充有氩气。窗户可以打开。这些窗户占了主要立面约一半左右的面积。南侧的窗户有外部的可活动的挑檐来遮蔽直射日光。通过BMS系统控制的高窗可以用来进行通风控制，顶层还设有通风口。注：BMS（建筑自动化管理系统）英国BRE生态环境楼Page11DaylightingDaylightingBREOfficeofthefutureBREOfficeofthefuture————建筑技术建筑技术1234567OthertechnologiesOthertechnologiesNaturalventilationNaturalventilationGroundwaterGroundwatercoolingcoolingLightingLightingPhotovoltaicarrayPhotovoltaicarraySunshadesystemSunshadesystem英国BRE生态环境楼Page12该建筑办公室的层高为3.7m，比起普通办公室来高出很多。这样较高的层高保证了自然光照明的需要，在上班时间，95％以上的室内能够有足够的自然光照明。大窗和南侧室外的百叶窗结合，尽量争取了最大的阳光，而且这些百叶窗也可以避免炫光。BREOfficeofthefuture——Daylighting英国BRE生态环境楼Page13南侧立面上有五个高耸的风塔，并装有玻璃益于采光，通风口有低速风扇，可以在炎热或无风时节帮助通风；在气温适中时，可以直接打开窗户通风。BREOfficeofthefutureBREOfficeofthefuture————NaturalventilationNaturalventilation英国BRE生态环境楼Page14文字内容NaturalNaturalventilationventilation英国BRE生态环境楼Page15文字内容英国BRE生态环境楼Page16低温地板辐射：在炎热的夏天，利用地板中的地下水管道冷却楼板，以达到降低室内温度的效果。在寒冷的冬天，建筑内部则通过地板下的加热管道以及环绕四周的散热器来采暖。热量来自于先进的压缩锅炉以及一个低氧化氮锅炉，这些锅炉通过BMS系统控制的高窗得到新鲜空气。BREOfficeofthefuture——Daylighting英国BRE生态环境楼Page17文字内容英国BRE生态环境楼Page18绿色元素之新颖的空腔楼板：采用新颖的空腔楼板使建筑物空间布局灵活，又不会阻挡天然通风的通路。英国BRE生态环境楼Page19楼板外部表现英国BRE生态环...
