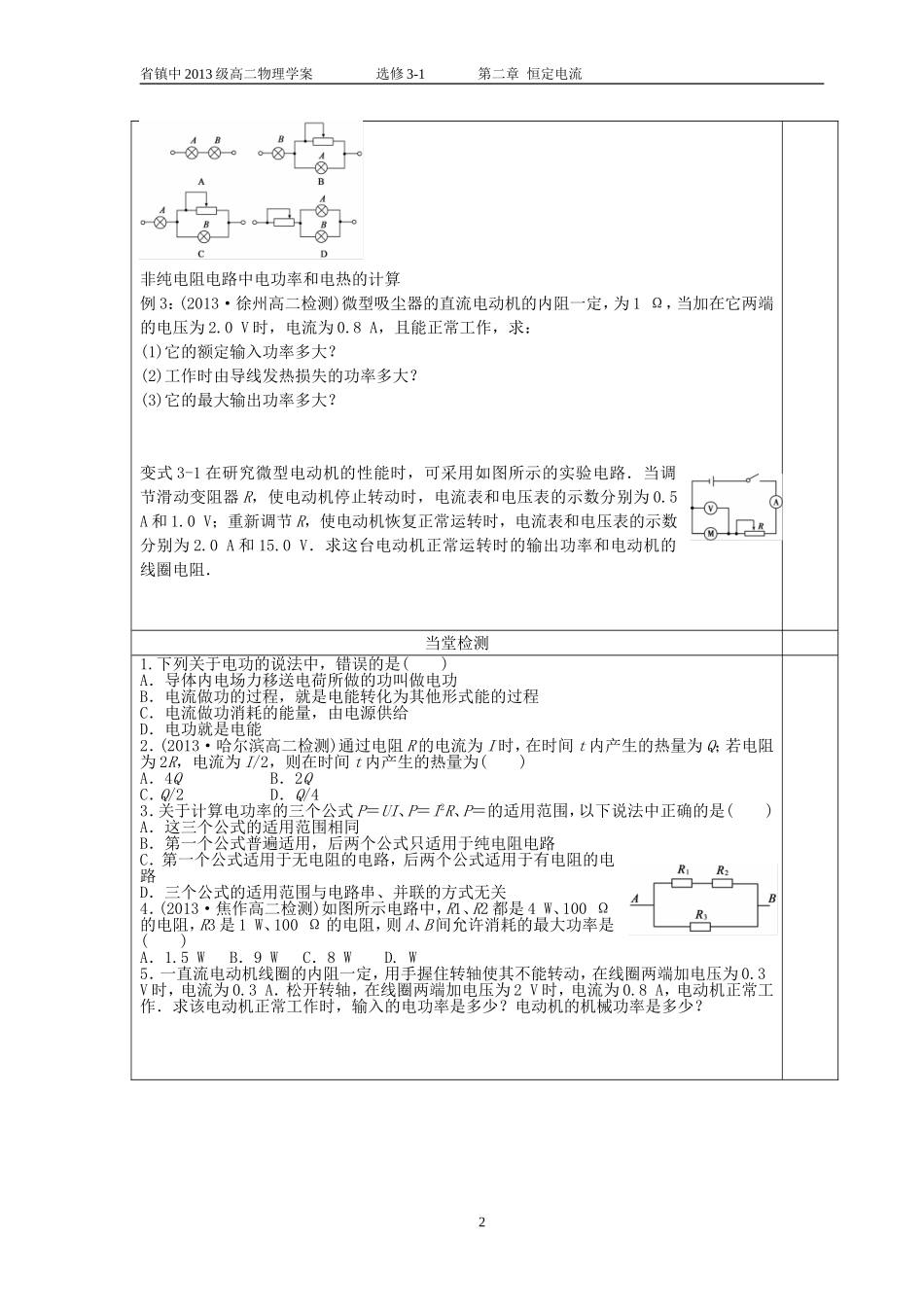

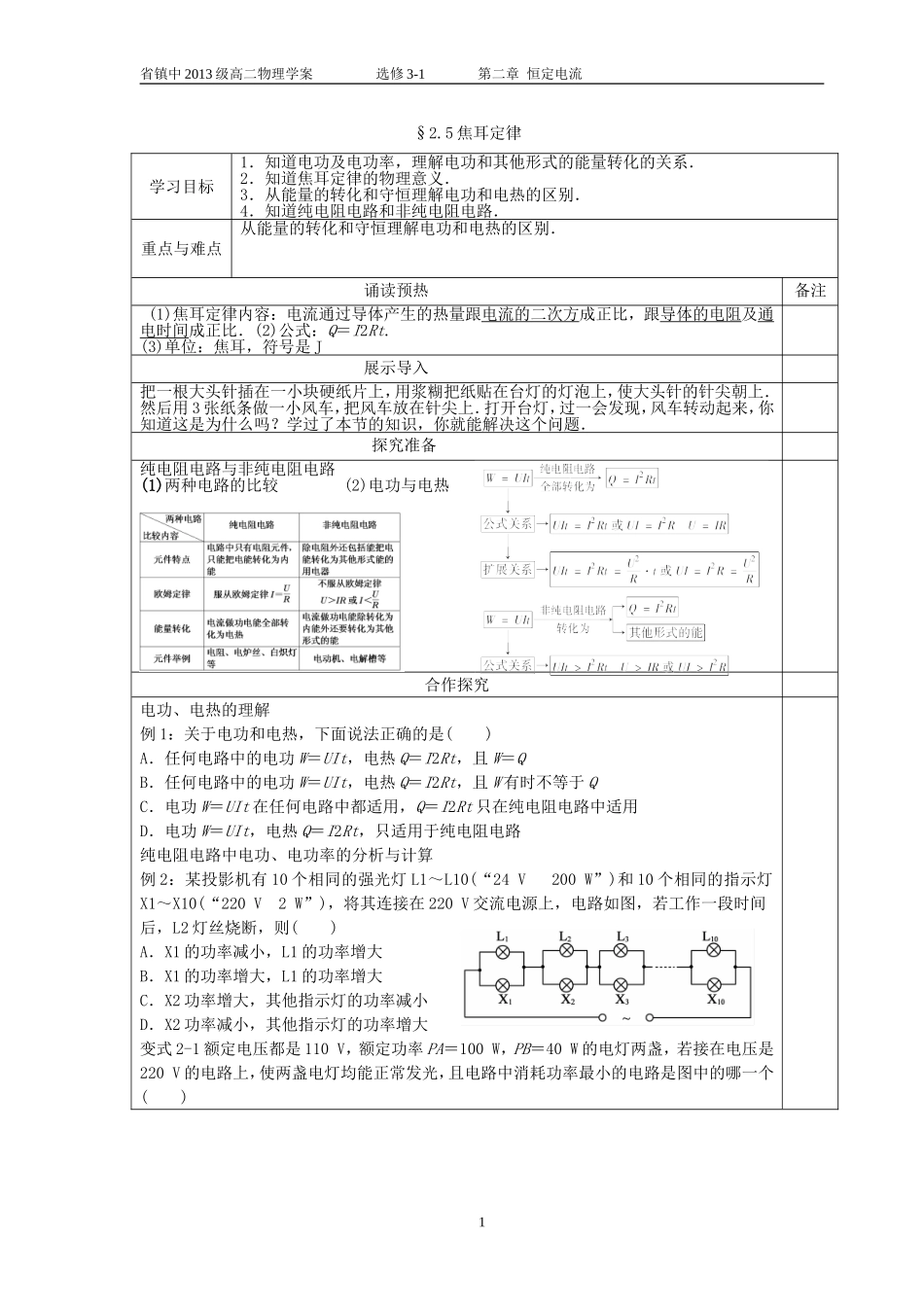

1省镇中2013级高二物理学案选修3-1第二章恒定电流§2.5焦耳定律学习目标1．知道电功及电功率，理解电功和其他形式的能量转化的关系．2．知道焦耳定律的物理意义．3．从能量的转化和守恒理解电功和电热的区别．4．知道纯电阻电路和非纯电阻电路．重点与难点从能量的转化和守恒理解电功和电热的区别．诵读预热备注(1)焦耳定律内容：电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻及通电时间成正比．(2)公式：Q＝I2Rt.(3)单位：焦耳，符号是J展示导入把一根大头针插在一小块硬纸片上，用浆糊把纸贴在台灯的灯泡上，使大头针的针尖朝上．然后用3张纸条做一小风车，把风车放在针尖上．打开台灯，过一会发现，风车转动起来，你知道这是为什么吗？学过了本节的知识，你就能解决这个问题．探究准备纯电阻电路与非纯电阻电路(1)两种电路的比较(2)电功与电热合作探究电功、电热的理解例1：关于电功和电热，下面说法正确的是()A．任何电路中的电功W＝UIt，电热Q＝I2Rt，且W＝QB．任何电路中的电功W＝UIt，电热Q＝I2Rt，且W有时不等于QC．电功W＝UIt在任何电路中都适用，Q＝I2Rt只在纯电阻电路中适用D．电功W＝UIt，电热Q＝I2Rt，只适用于纯电阻电路纯电阻电路中电功、电功率的分析与计算例2：某投影机有10个相同的强光灯L1～L10(“24V200W”)和10个相同的指示灯X1～X10(“220V2W”)，将其连接在220V交流电源上，电路如图，若工作一段时间后，L2灯丝烧断，则()A．X1的功率减小，L1的功率增大B．X1的功率增大，L1的功率增大C．X2功率增大，其他指示灯的功率减小D．X2功率减小，其他指示灯的功率增大变式2-1额定电压都是110V，额定功率PA＝100W，PB＝40W的电灯两盏，若接在电压是220V的电路上，使两盏电灯均能正常发光，且电路中消耗功率最小的电路是图中的哪一个()2省镇中2013级高二物理学案选修3-1第二章恒定电流非纯电阻电路中电功率和电热的计算例3：(2013·徐州高二检测)微型吸尘器的直流电动机的内阻一定，为1Ω，当加在它两端的电压为2.0V时，电流为0.8A，且能正常工作，求：(1)它的额定输入功率多大？(2)工作时由导线发热损失的功率多大？(3)它的最大输出功率多大？变式3-1在研究微型电动机的性能时，可采用如图所示的实验电路．当调节滑动变阻器R，使电动机停止转动时，电流表和电压表的示数分别为0.5A和1.0V；重新调节R，使电动机恢复正常运转时，电流表和电压表的示数分别为2.0A和15.0V．求这台电动机正常运转时的输出功率和电动机的线圈电阻．当堂检测1.下列关于电功的说法中，错误的是()A．导体内电场力移送电荷所做的功叫做电功B．电流做功的过程，就是电能转化为其他形式能的过程C．电流做功消耗的能量，由电源供给D．电功就是电能2．(2013·哈尔滨高二检测)通过电阻R的电流为I时，在时间t内产生的热量为Q；若电阻为2R，电流为I/2，则在时间t内产生的热量为()A．4QB．2QC．Q/2D．Q/43．关于计算电功率的三个公式P＝UI、P＝I2R、P＝的适用范围，以下说法中正确的是()A．这三个公式的适用范围相同B．第一个公式普遍适用，后两个公式只适用于纯电阻电路C．第一个公式适用于无电阻的电路，后两个公式适用于有电阻的电路D．三个公式的适用范围与电路串、并联的方式无关4．(2013·焦作高二检测)如图所示电路中，R1、R2都是4W、100Ω的电阻，R3是1W、100Ω的电阻，则A、B间允许消耗的最大功率是()A．1.5WB．9WC．8WD.W5．一直流电动机线圈的内阻一定，用手握住转轴使其不能转动，在线圈两端加电压为0.3V时，电流为0.3A．松开转轴，在线圈两端加电压为2V时，电流为0.8A，电动机正常工作．求该电动机正常工作时，输入的电功率是多少？电动机的机械功率是多少？
