《氢氧站设计规范》GB50177-93VIP专享VIP免费

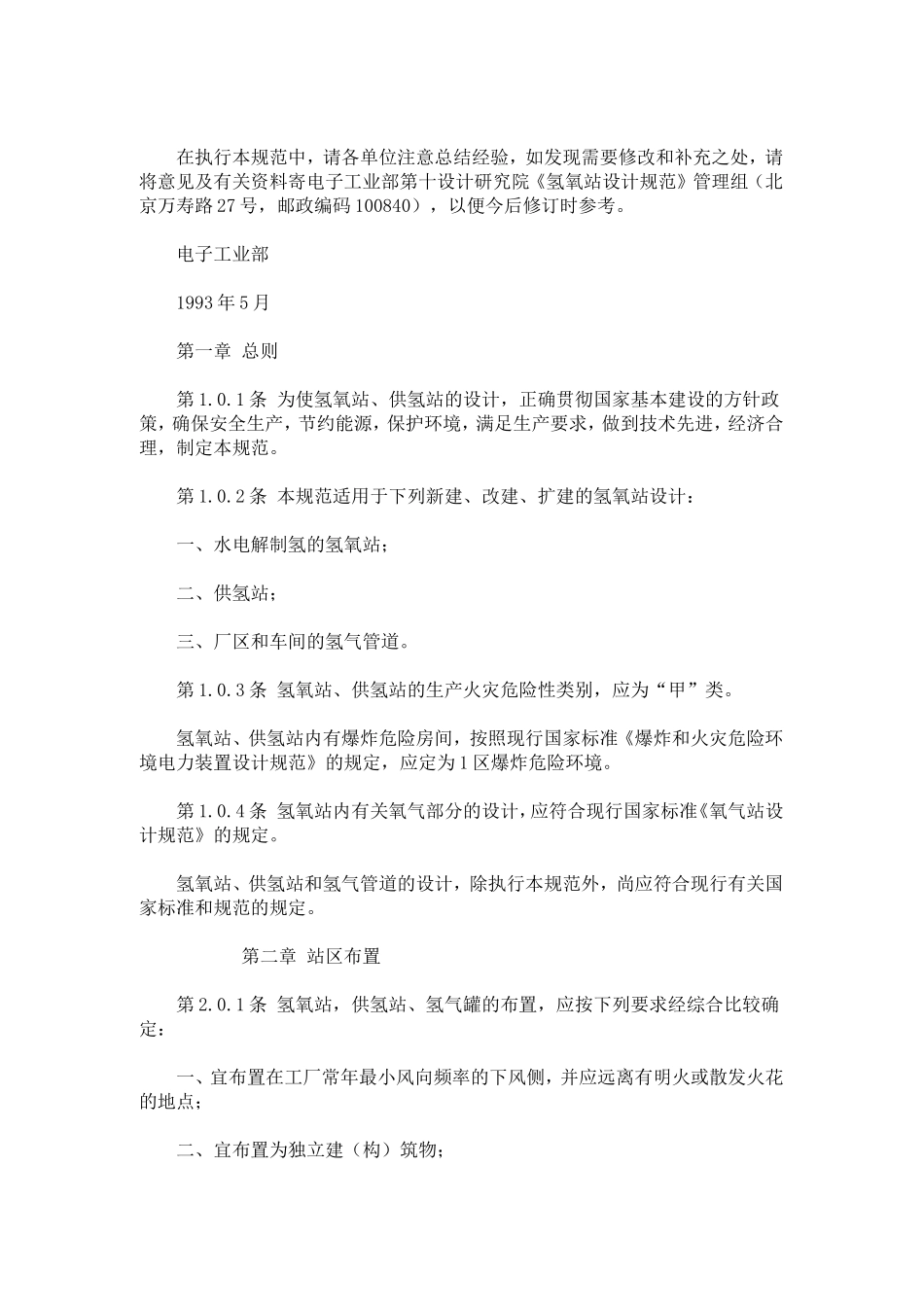

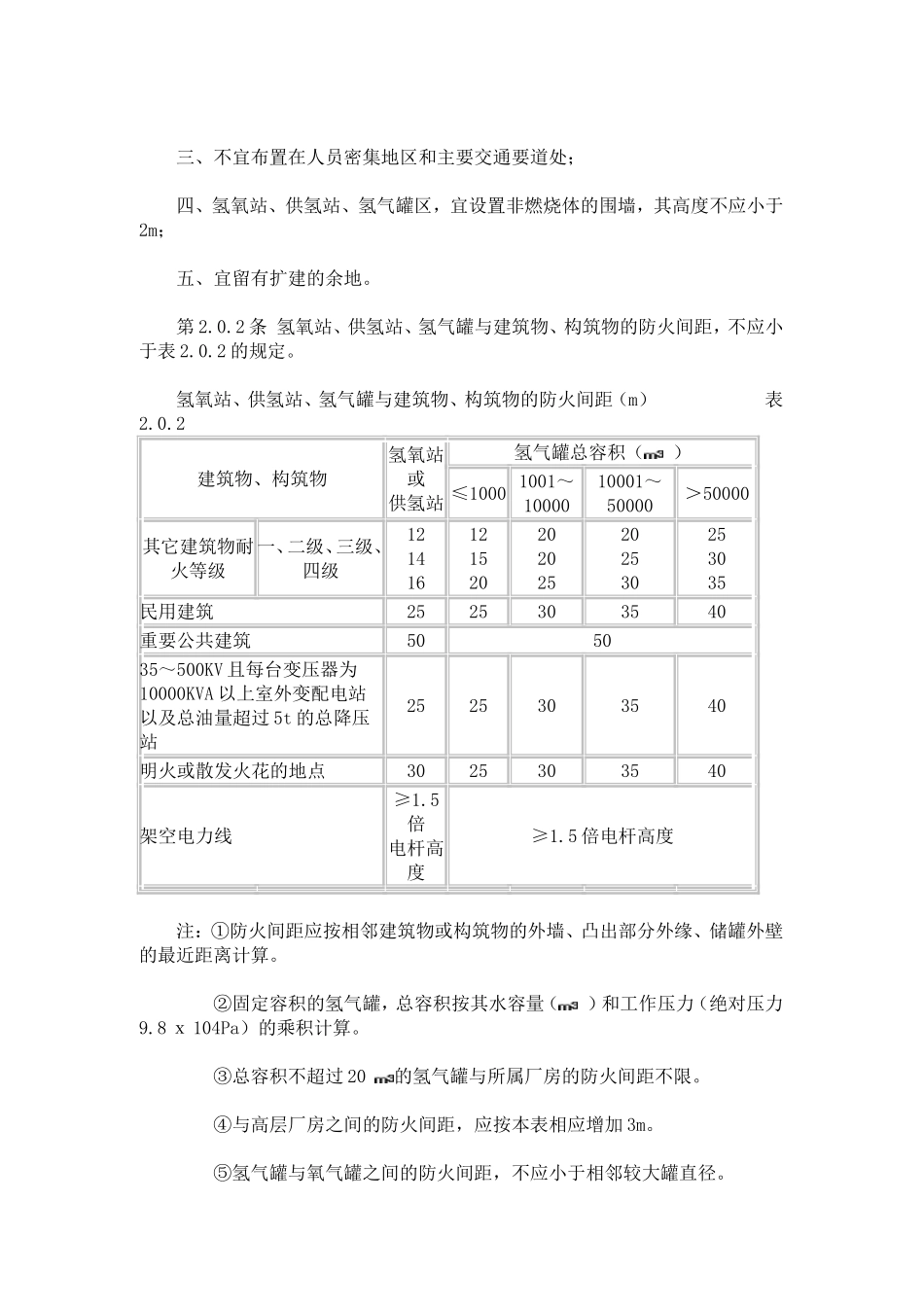

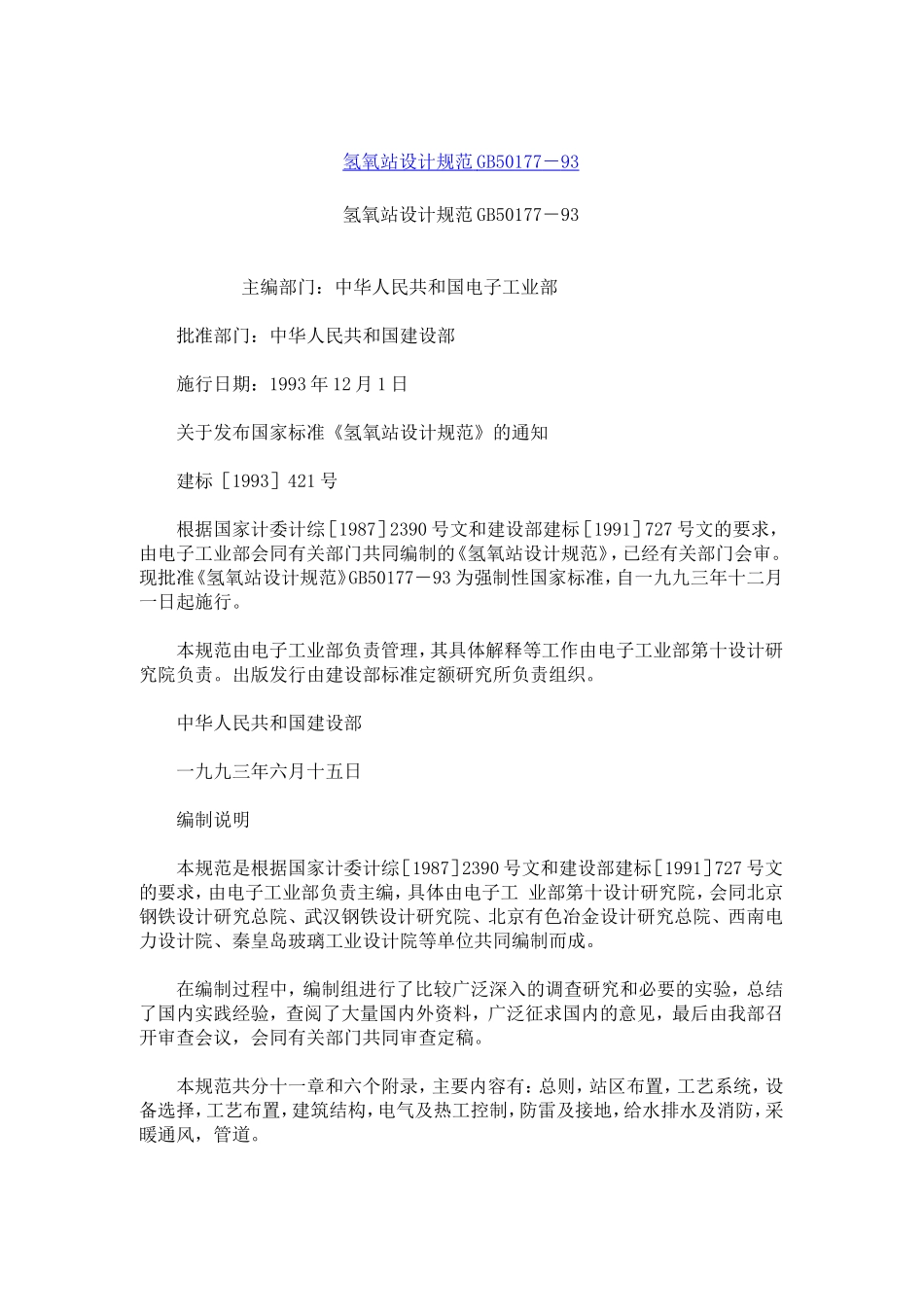

氢氧站设计规范GB50177－93氢氧站设计规范GB50177－93主编部门：中华人民共和国电子工业部批准部门：中华人民共和国建设部施行日期：1993年12月1日关于发布国家标准《氢氧站设计规范》的通知建标［1993］421号根据国家计委计综［1987］2390号文和建设部建标［1991］727号文的要求，由电子工业部会同有关部门共同编制的《氢氧站设计规范》，已经有关部门会审。现批准《氢氧站设计规范》GB50177－93为强制性国家标准，自一九九三年十二月一日起施行。本规范由电子工业部负责管理，其具体解释等工作由电子工业部第十设计研究院负责。出版发行由建设部标准定额研究所负责组织。中华人民共和国建设部一九九三年六月十五日编制说明本规范是根据国家计委计综［1987］2390号文和建设部建标［1991］727号文的要求，由电子工业部负责主编，具体由电子工业部第十设计研究院，会同北京钢铁设计研究总院、武汉钢铁设计研究院、北京有色冶金设计研究总院、西南电力设计院、秦皇岛玻璃工业设计院等单位共同编制而成。在编制过程中，编制组进行了比较广泛深入的调查研究和必要的实验，总结了国内实践经验，查阅了大量国内外资料，广泛征求国内的意见，最后由我部召开审查会议，会同有关部门共同审查定稿。本规范共分十一章和六个附录，主要内容有：总则，站区布置，工艺系统，设备选择，工艺布置，建筑结构，电气及热工控制，防雷及接地，给水排水及消防，采暖通风，管道。在执行本规范中，请各单位注意总结经验，如发现需要修改和补充之处，请将意见及有关资料寄电子工业部第十设计研究院《氢氧站设计规范》管理组（北京万寿路27号，邮政编码100840），以便今后修订时参考。电子工业部1993年5月第一章总则第1.0.1条为使氢氧站、供氢站的设计，正确贯彻国家基本建设的方针政策，确保安全生产，节约能源，保护环境，满足生产要求，做到技术先进，经济合理，制定本规范。第1.0.2条本规范适用于下列新建、改建、扩建的氢氧站设计：一、水电解制氢的氢氧站；二、供氢站；三、厂区和车间的氢气管道。第1.0.3条氢氧站、供氢站的生产火灾危险性类别，应为“甲”类。氢氧站、供氢站内有爆炸危险房间，按照现行国家标准《爆炸和火灾危险环境电力装置设计规范》的规定，应定为1区爆炸危险环境。第1.0.4条氢氧站内有关氧气部分的设计，应符合现行国家标准《氧气站设计规范》的规定。氢氧站、供氢站和氢气管道的设计，除执行本规范外，尚应符合现行有关国家标准和规范的规定。第二章站区布置第2.0.1条氢氧站，供氢站、氢气罐的布置，应按下列要求经综合比较确定：一、宜布置在工厂常年最小风向频率的下风侧，并应远离有明火或散发火花的地点；二、宜布置为独立建（构）筑物；三、不宜布置在人员密集地区和主要交通要道处；四、氢氧站、供氢站、氢气罐区，宜设置非燃烧体的围墙，其高度不应小于2m；五、宜留有扩建的余地。第2.0.2条氢氧站、供氢站、氢气罐与建筑物、构筑物的防火间距，不应小于表2.0.2的规定。氢氧站、供氢站、氢气罐与建筑物、构筑物的防火间距（m）表2.0.2建筑物、构筑物氢氧站或供氢站氢气罐总容积（）≤10001001～1000010001～50000＞50000其它建筑物耐火等级一、二级、三级、四级121416121520202025202530253035民用建筑2525303540重要公共建筑505035～500KV且每台变压器为10000KVA以上室外变配电站以及总油量超过5t的总降压站2525303540明火或散发火花的地点3025303540架空电力线≥1.5倍电杆高度≥1.5倍电杆高度注：①防火间距应按相邻建筑物或构筑物的外墙、凸出部分外缘、储罐外壁的最近距离计算。②固定容积的氢气罐，总容积按其水容量（）和工作压力（绝对压力9.8ｘ104Pa）的乘积计算。③总容积不超过20的氢气罐与所属厂房的防火间距不限。④与高层厂房之间的防火间距，应按本表相应增加3m。⑤氢气罐与氧气罐之间的防火间距，不应小于相邻较大罐直径。第2.0.3条氢氧站、供氢站、氢气罐与铁路、道路的防火间距，不应小于表2.0.3的规定。氢氧站、供氢站、氢气罐与铁路、道路的防火间距（m）表2.0.3铁路、道路氢氧站、供氢站氢气罐厂外铁路线（中心线）非电力牵引机车3025电力牵引机车202...
