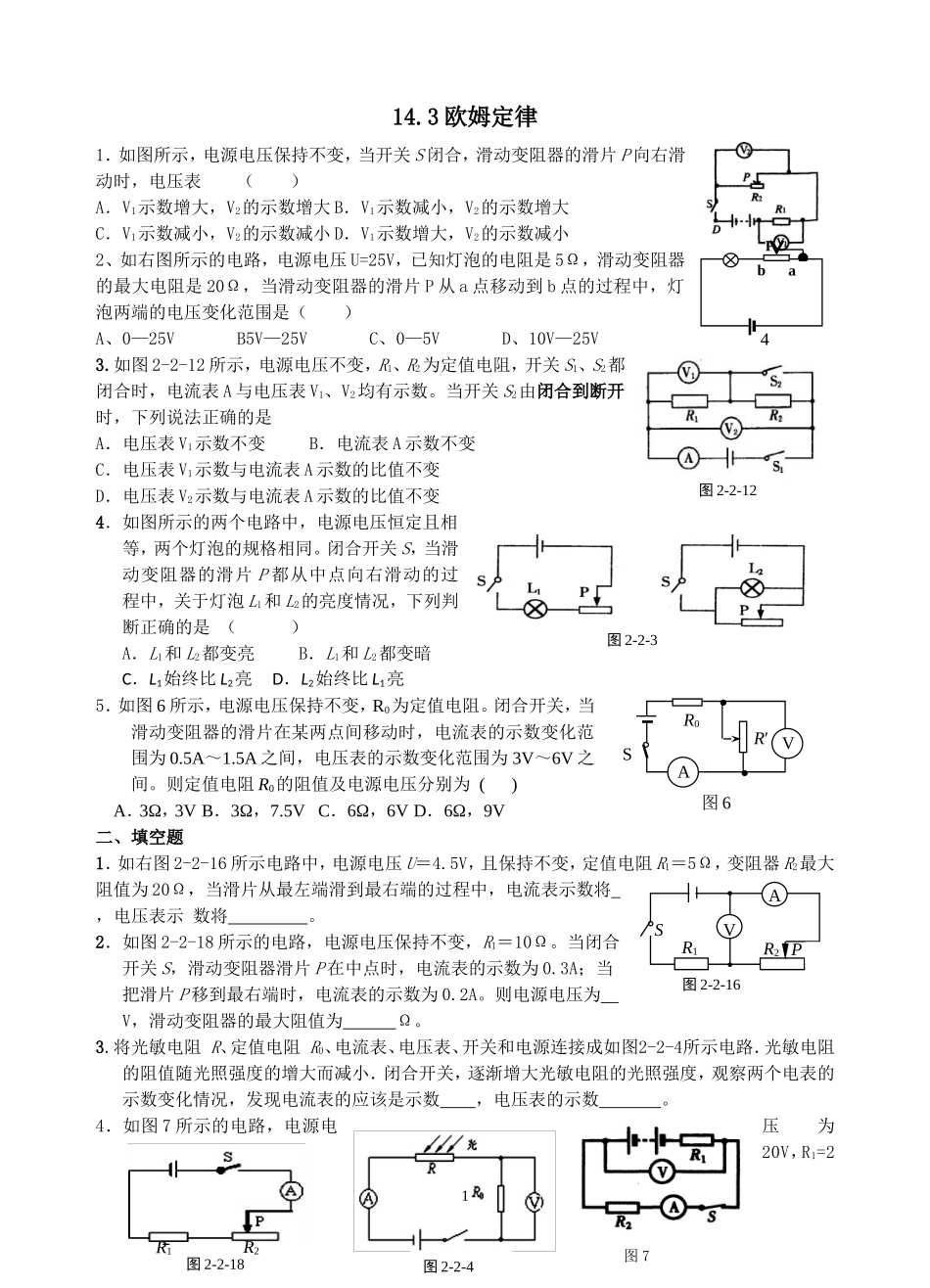

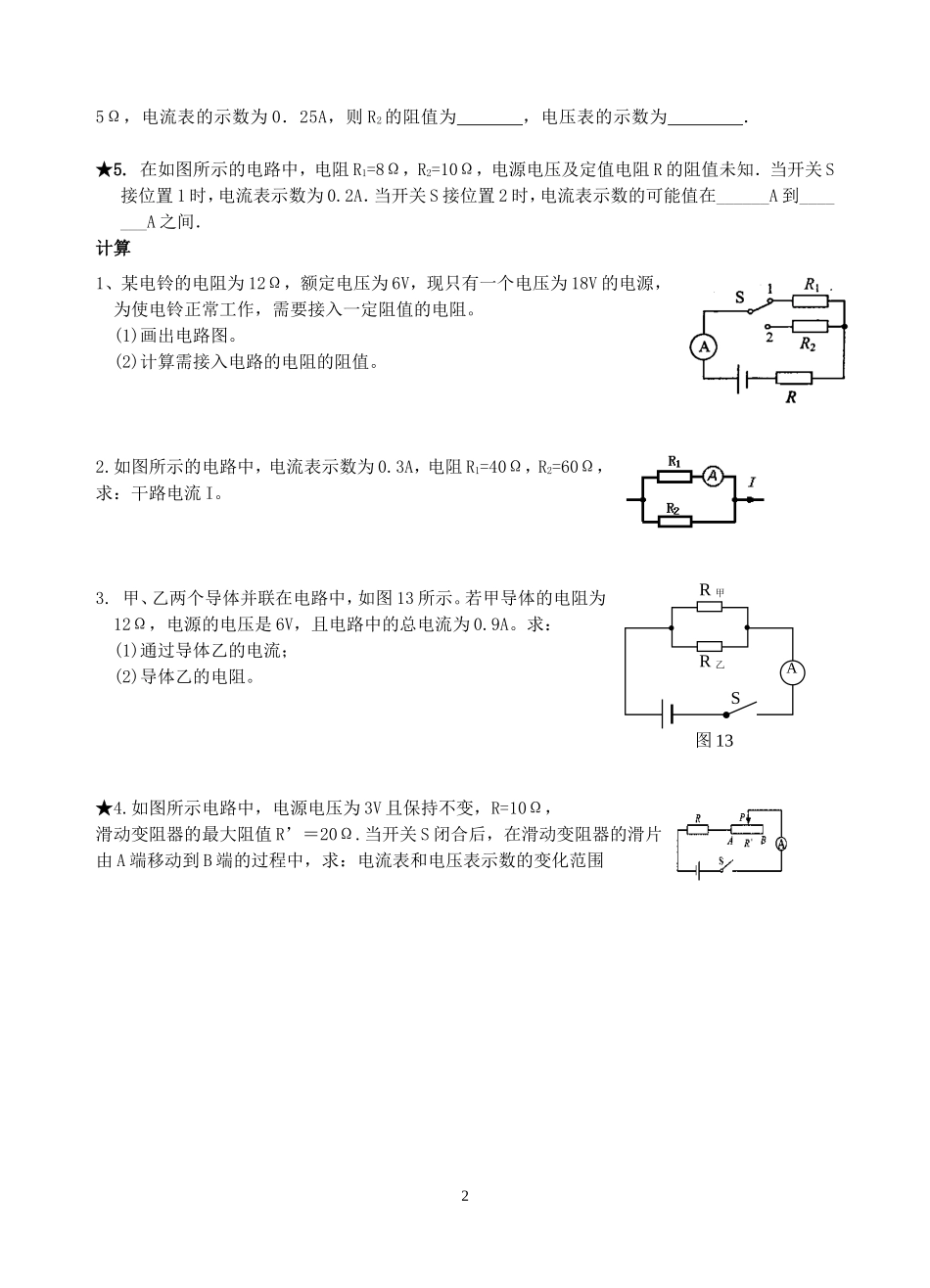

图2-2-3图2-2-4图2-2-1214.3欧姆定律1．如图所示，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右滑动时，电压表（）A．V1示数增大，V2的示数增大B．V1示数减小，V2的示数增大C．V1示数减小，V2的示数减小D．V1示数增大，V2的示数减小2、如右图所示的电路，电源电压U=25V，已知灯泡的电阻是5Ω，滑动变阻器的最大电阻是20Ω，当滑动变阻器的滑片P从a点移动到b点的过程中，灯泡两端的电压变化范围是（）A、0—25VB5V—25VC、0—5VD、10V—25V3.如图2-2-12所示，电源电压不变，R1、R2为定值电阻，开关S1、S2都闭合时，电流表A与电压表V1、V2均有示数。当开关S2由闭合到断开时，下列说法正确的是A．电压表V1示数不变B．电流表A示数不变C．电压表V1示数与电流表A示数的比值不变D．电压表V2示数与电流表A示数的比值不变4．如图所示的两个电路中，电源电压恒定且相等，两个灯泡的规格相同。闭合开关S，当滑动变阻器的滑片P都从中点向右滑动的过程中，关于灯泡L1和L2的亮度情况，下列判断正确的是（）A．L1和L2都变亮B．L1和L2都变暗C．L1始终比L2亮D．L2始终比L1亮5．如图6所示，电源电压保持不变，R0为定值电阻。闭合开关，当滑动变阻器的滑片在某两点间移动时，电流表的示数变化范围为0.5A～1.5A之间，电压表的示数变化范围为3V～6V之间。则定值电阻R0的阻值及电源电压分别为()A．3Ω，3VB．3Ω，7.5VC．6Ω，6VD．6Ω，9V二、填空题1．如右图2-2-16所示电路中，电源电压U＝4.5V，且保持不变，定值电阻R1＝5Ω，变阻器R2最大阻值为20Ω，当滑片从最左端滑到最右端的过程中，电流表示数将，电压表示数将。2．如图2-2-18所示的电路，电源电压保持不变，R1＝10Ω。当闭合开关S，滑动变阻器滑片P在中点时，电流表的示数为0.3A；当把滑片P移到最右端时，电流表的示数为0.2A。则电源电压为V，滑动变阻器的最大阻值为Ω。3.将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图2-2-4所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察两个电表的示数变化情况，发现电流表的应该是示数，电压表的示数。4．如图7所示的电路，电源电压为20V，R1=21Pba4图2-2-16AVR1R2PS图2-2-18R1R2图7SAR0R′V图65Ω，电流表的示数为0．25A，则R2的阻值为，电压表的示数为．★5.在如图所示的电路中，电阻R1=8Ω，R2=10Ω，电源电压及定值电阻R的阻值未知．当开关S接位置1时，电流表示数为0.2A．当开关S接位置2时，电流表示数的可能值在______A到_______A之间．计算1、某电铃的电阻为12Ω，额定电压为6V，现只有一个电压为18V的电源，为使电铃正常工作，需要接入一定阻值的电阻。(1)画出电路图。(2)计算需接入电路的电阻的阻值。2.如图所示的电路中，电流表示数为0.3A，电阻R1=40Ω，R2=60Ω，求：干路电流I。3.甲、乙两个导体并联在电路中，如图13所示。若甲导体的电阻为12Ω，电源的电压是6V，且电路中的总电流为0.9A。求：(1)通过导体乙的电流；(2)导体乙的电阻。★4.如图所示电路中，电源电压为3V且保持不变，R=10Ω，滑动变阻器的最大阻值R’＝20Ω.当开关S闭合后，在滑动变阻器的滑片由A端移动到B端的过程中，求：电流表和电压表示数的变化范围2R甲R乙AS图13
