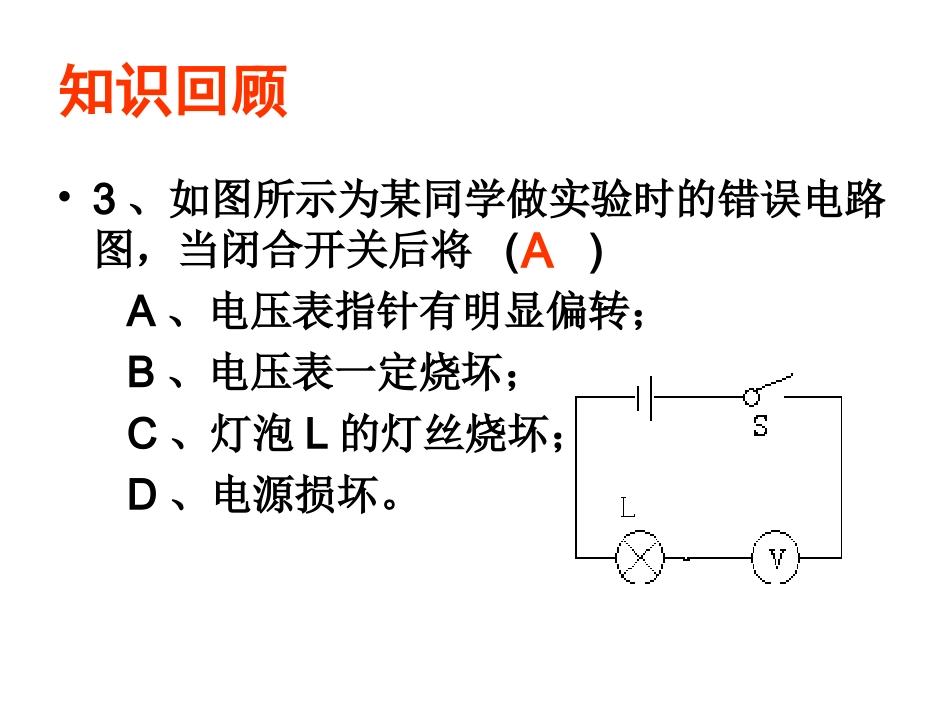

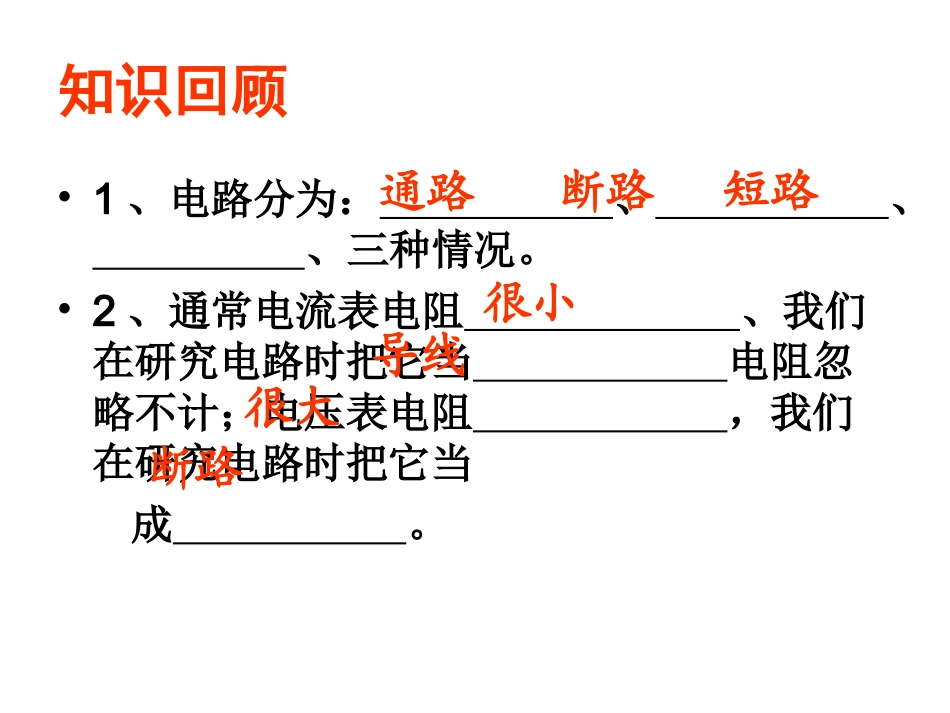

串联电路中的故障知识回顾•1、电路分为：、、、三种情况。•2、通常电流表电阻、我们在研究电路时把它当电阻忽略不计；电压表电阻，我们在研究电路时把它当成。通路断路短路很小导线很大断路知识回顾•3、如图所示为某同学做实验时的错误电路图，当闭合开关后将()A、电压表指针有明显偏转；B、电压表一定烧坏；C、灯泡L的灯丝烧坏；D、电源损坏。A知识回顾•4、电路故障有和两种。•5、电路的连接方式有和两种。断路短路串联并联初探串联电路1、按图所示，连接电路，闭合开关，两灯。2、断开L1，L2。3、断开L2，L1。4、断开导线L1和L2。5、将导线并联在L1两端，L1，L2。6、将导线并联在L2两端，L1，L2。7、将导线并联在L1和L2两端，L1，L2。都发光不亮不亮不亮不亮亮亮不亮不亮不亮总结•串联电路中只要断路所有用电器都不工作。•串联电路中允许局部短路。探究1:串联电路的断路问题实验1AV2V1L12Ls灯泡的发光情况A表的示数V1表的示数V2表的示数L1灯断路L2灯断路两灯都不发光两灯都不发光00等于电源电压等于电源电压00结论:串联电路某处断开,则用电器都不工作,电流表示数为0,断开处两点间电压接近电源电压.串联电路的断路问题验证VAL12Lsab现象:S断开,两灯都不发光,电流表示数为0,电压表示数接近电源电压.现象:S闭合,两灯都发光,电流表有示数,电压表示数为0.S断开电压表示数是否接近电源电压串联电路的断路分析VAL12Lsab分析:S断开VAL12Lsab21UUabUU总21IRIRabU0I电压表内阻很大abUU总结论1:用电器不工作时,它两端电压为0结论2:串联电路某处断开,断开处两点间电压接近电源电压.串联电路的断路分析VAL12Lsab分析:S闭合VAL12LsabababIRU结论:导线中有电流,也可以近似地认为导线两端电压为00abR0abUV串联电路的断路问题例1:电源电压为6V,当开关闭合后，发现小灯泡不亮，电流表无示数，用电压表测量发现Uab=0，Ubc=6V，Udc=0,若电路中只有一处故障，则其故障原因可能是A.小灯泡灯丝断了B.小灯泡被短路了C.开关接触不良D.电流表断路了√．．bALsacd．．×××探究2:串联电路的短路问题实验2AV2V1L12Ls灯泡的发光情况A表的示数V1表的示数V2表的示数L1灯短路L2灯短路L2灯更亮L1灯更亮变大变大00等于电源电压等于电源电压结论:串联电路某用电器短路,则该用电器两端电压为0且不工作,电流表示数变大,甚至超过量程，其它用电器也可能烧坏.串联电路的短路分析分析:L1灯短路AV2V1L12LsL1灯短路相当于导线与L1灯并联导线灯灯导线RRII导线灯导线灯RIRRL1灯上几乎没有电流通过则不工作,两端电压为021RRUI总2RUI总电路上的电流变大,可能造成电流表、L2灯和电源损坏例３用导线是否可以对电路的故障做出判断LR．．．．Ｓbacd用导线不能对这个电路的故障做出判断.因为灯泡不能发光,灯泡开路和短路就无法通过现象做出判断.例5:在图示的电路中，电源电压为6伏，电阻R的阻值为10欧，小灯电阻为20欧，开关、导线接触良好。闭合开关S后，发现小灯不亮。请分析该电路可能出现的故障，以及出现故障时电压表的示数。③电阻R断路，U=0伏VsR①小灯断路，U=6伏②小灯短路，U=0伏例6:小明同学实验时连接了如图电路，实验操作正确，他闭合开关后将会发现电压表示数___________，电流表示数_________(“变大”、“变小”、“不变”)。V表示数为U总A表示数为0通路,A表有示数变大变小V表测电阻两端电压例7:如图所示，电源电压不变，闭合开关S，灯L1和L2都正常发光，一段时间后其中一盏灯突然熄灭，而电流表和电压表的示数都未变化，出现这一现象的原因可能AsVL1L2A.灯L1断路B.灯L2断路C.灯L1短路D.灯L2短路√并联电路的断路问题并联电路中,某条支路断路,其它支路不受影响例8:如图所示，电源电压不变，闭合开关S，灯L1和L2都正常发光，如果将电压表和电流表互换,那么将出现:VsAL1L2并联电路的短路问题AsVL1L2电流表和电源烧坏,灯泡不工作并联电路中,某条支路短路,全电路短路串联电路的断路问题结论:串联电路某处断开,则用电器都不工作,电流表示数为0,不工作的用电器两端电压为0,断开处两点间电压接近电源电压.结论:串联电路某用电器短路,则该用电器两端电压为0且不工作,...
