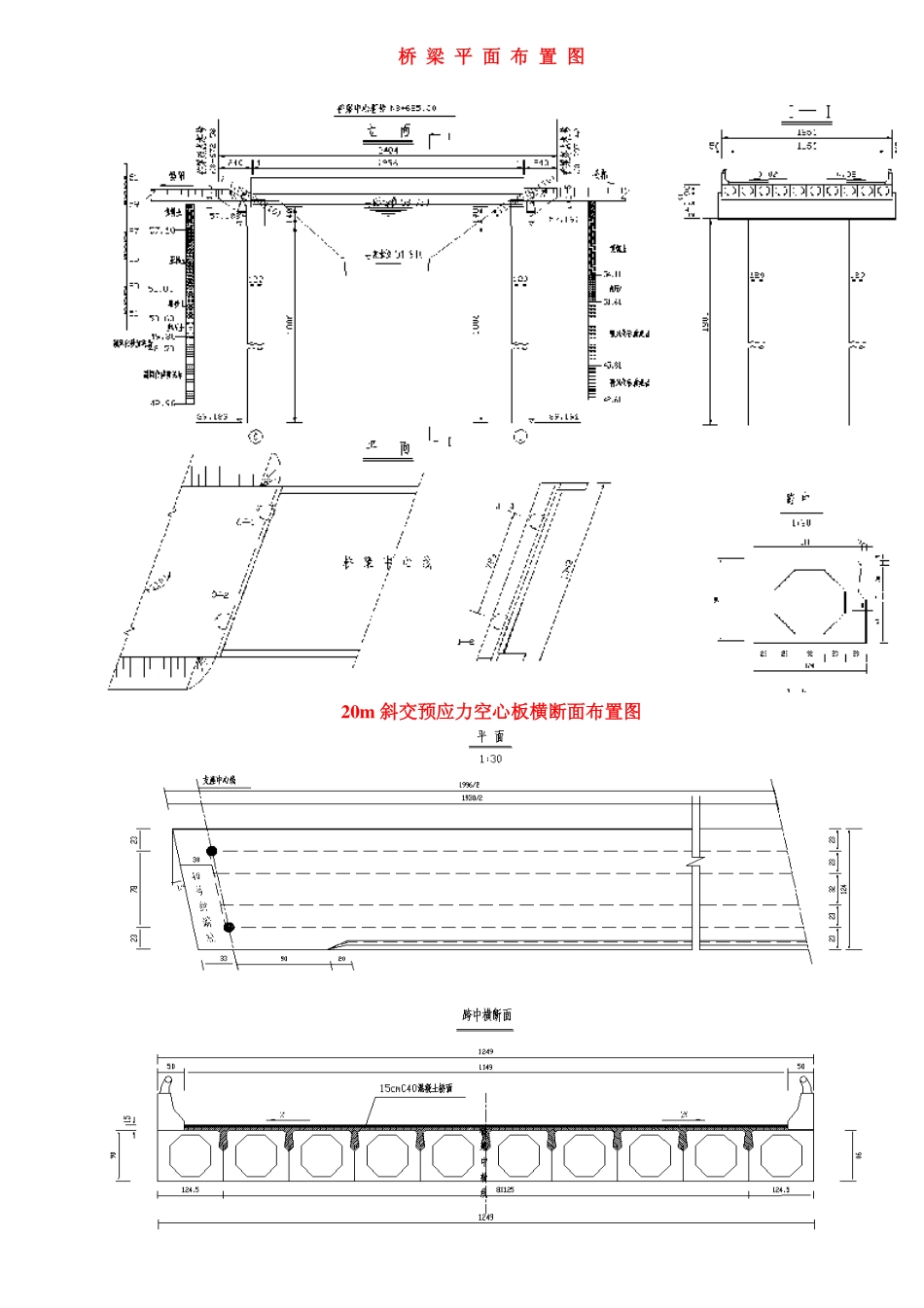

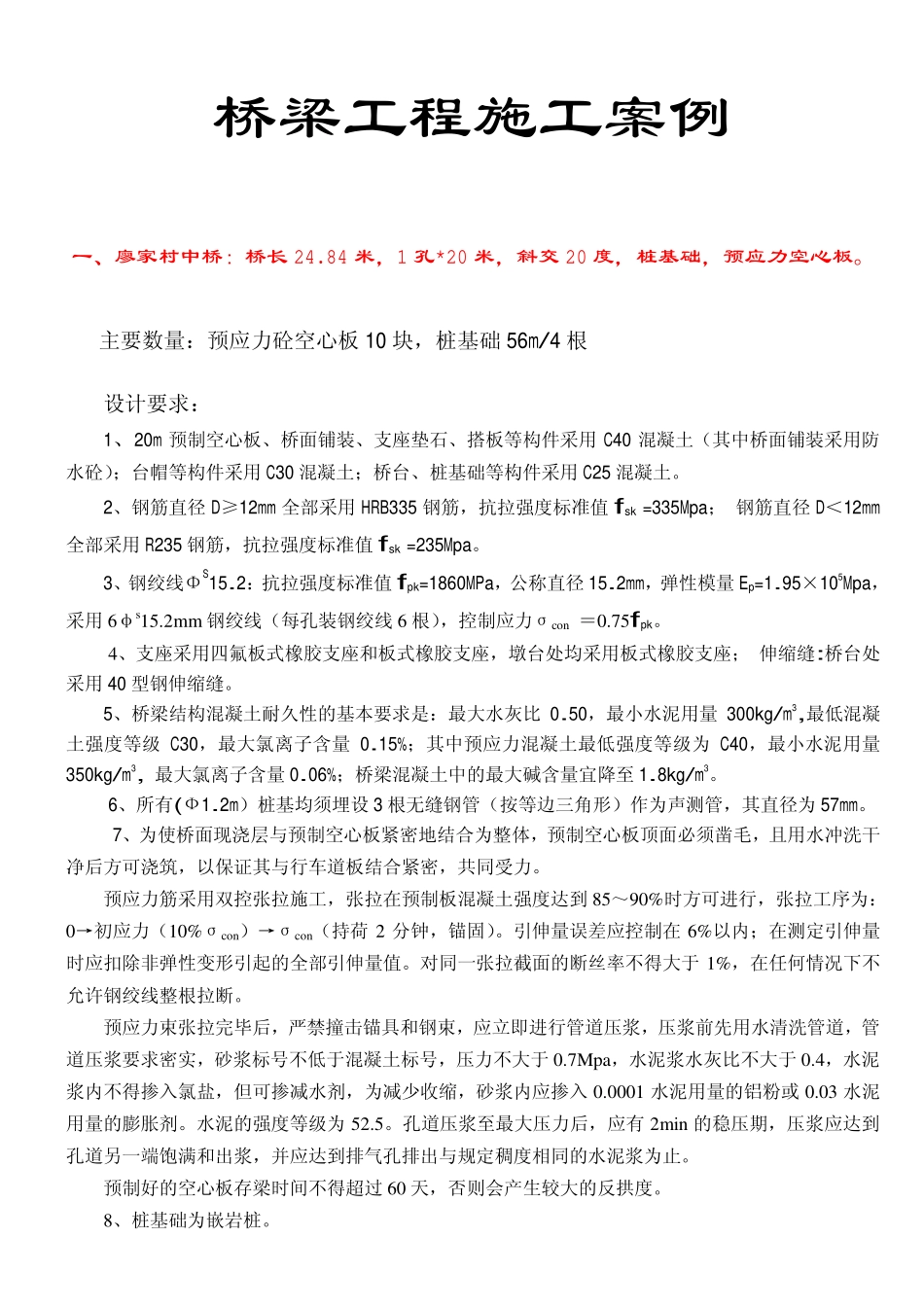

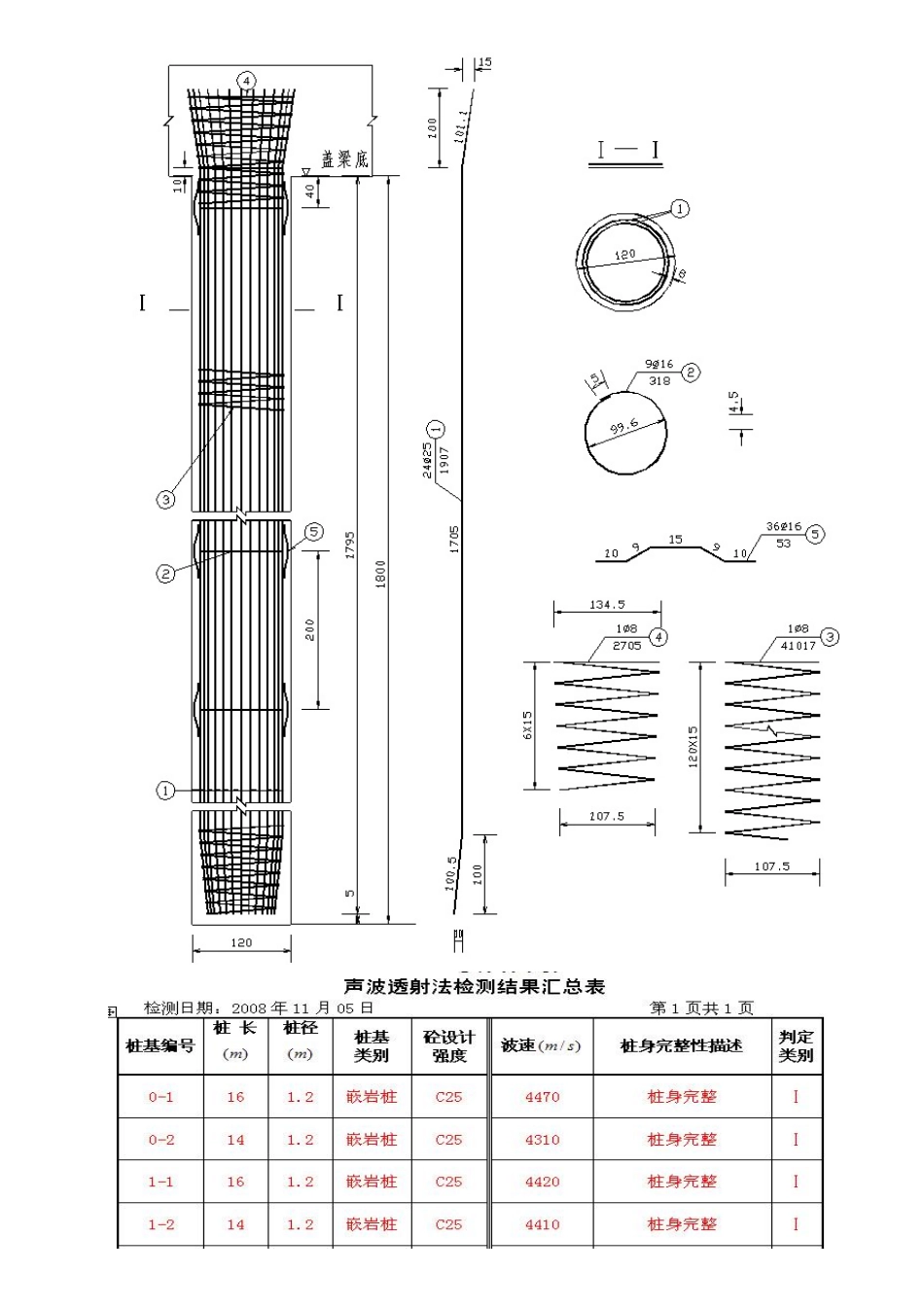

桥梁工程施工案例一、廖家村中桥：桥长24.84米，1孔*20米，斜交20度，桩基础，预应力空心板。主要数量：预应力砼空心板10块，桩基础56m/4根设计要求：1、20m预制空心板、桥面铺装、支座垫石、搭板等构件采用C40混凝土（其中桥面铺装采用防水砼）；台帽等构件采用C30混凝土；桥台、桩基础等构件采用C25混凝土。2、钢筋直径D≥12mm全部采用HRB335钢筋，抗拉强度标准值fsk=335Mpa；钢筋直径D＜12mm全部采用R235钢筋，抗拉强度标准值fsk=235Mpa。3、钢绞线ΦS15.2：抗拉强度标准值fpk=1860MPa，公称直径15.2mm，弹性模量Ep=1.95×105Mpa，采用6φs15.2mm钢绞线（每孔装钢绞线6根），控制应力σcon＝0.75fpk。4、支座采用四氟板式橡胶支座和板式橡胶支座，墩台处均采用板式橡胶支座；伸缩缝:桥台处采用40型钢伸缩缝。5、桥梁结构混凝土耐久性的基本要求是：最大水灰比0.50，最小水泥用量300kg/m3,最低混凝土强度等级C30，最大氯离子含量0.15%；其中预应力混凝土最低强度等级为C40，最小水泥用量350kg/m3,最大氯离子含量0.06%；桥梁混凝土中的最大碱含量宜降至1.8kg/m3。6、所有(Ф1.2m）桩基均须埋设3根无缝钢管（按等边三角形）作为声测管，其直径为57mm。7、为使桥面现浇层与预制空心板紧密地结合为整体，预制空心板顶面必须凿毛，且用水冲洗干净后方可浇筑，以保证其与行车道板结合紧密，共同受力。预应力筋采用双控张拉施工，张拉在预制板混凝土强度达到85～90%时方可进行，张拉工序为：0→初应力（10%σcon）→σcon（持荷2分钟，锚固）。引伸量误差应控制在6%以内；在测定引伸量时应扣除非弹性变形引起的全部引伸量值。对同一张拉截面的断丝率不得大于1%，在任何情况下不允许钢绞线整根拉断。预应力束张拉完毕后，严禁撞击锚具和钢束，应立即进行管道压浆，压浆前先用水清洗管道，管道压浆要求密实，砂浆标号不低于混凝土标号，压力不大于0.7Mpa，水泥浆水灰比不大于0.4，水泥浆内不得掺入氯盐，但可掺减水剂，为减少收缩，砂浆内应掺入0.0001水泥用量的铝粉或0.03水泥用量的膨胀剂。水泥的强度等级为52.5。孔道压浆至最大压力后，应有2min的稳压期，压浆应达到孔道另一端饱满和出浆，并应达到排气孔排出与规定稠度相同的水泥浆为止。预制好的空心板存梁时间不得超过60天，否则会产生较大的反拱度。8、桩基础为嵌岩桩。桥梁平面布置图20m斜交预应力空心板横断面布置图本桩基础采用人工挖孔桩，根据施工安全规范，桩长超过15米，即不能采用人工挖孔桩。用小型卷扬机起吊土石方，分节开挖及灌护壁混凝土成孔，视地质情况采用0.5～1.0m，护壁混凝土采用现场自拌，标号为砼C20~C25。（每两人一组，平均挖深速度为1米/天，护壁为应进行布筋，护壁竖筋用φ10＠150沿周边布置，φ10＠200沿环向布置。护壁混凝土需振捣密实，防止渗漏水。）一般地段钢筋砼护壁（按设计）护壁钢筋φ6-φ8（按设计）插筋Φ14-Φ22长度L＝1.0米-1.5米注：不利地段钢筋砼护壁深度根据场地地质条件而定。止水堵漏草袋或麻袋人工挖孔桩掘井（不利地段）砼护壁施工示意图一般地段钢筋砼护壁（按设计）(适用于流砂层、流泥层、软土层)d人工挖孔桩掘井钢护筒施工示意图洛阳铲卷扬机d注：钢护筒高度H根据场地地质条件而定。d钢护筒顶板顶板垫衬兼护筒吊环钢护筒(厚δ吊环Φ14-Φ22钢护筒顶板δ洛阳铲夯锤(适用于流砂层、流泥层、软土层)桩基础钢筋笼的制作与安装，本桩采用三种钢筋（Ф25、Ф16、φ8），竖筋为24根Ф25带勒钢筋，内圆箍筋为Ф16带勒钢筋，外圆箍筋为φ8光圆钢筋。（“耳手”定位钢筋为Ф16，设在加强筋四周，2米一组，每组4根）。电焊采用：搭接焊中（双面焊），本焊适用10mm~40mm钢筋；电弧焊接使用焊条：对I级钢筋采用结422焊条焊接；对II级或III级钢筋采用结502或结506焊条进行焊接。规范要求：接头双面焊缝的长度不应小于5d，单面焊缝的长度不应小于10d，桩基主筋为Ф25，则双面焊缝长度为12.5cm。钢筋绑扎搭接长度：受拉区不应小于25cm。钢筋笼吊装后，在孔桩内用滑轮进行定位、焊接支撑筋进行固定。挖孔桩水泥砼的浇注：（主骨料为砾石，钢材为链钢，水泥为郴州金磊牌）一、干孔水泥砼浇注：在...
