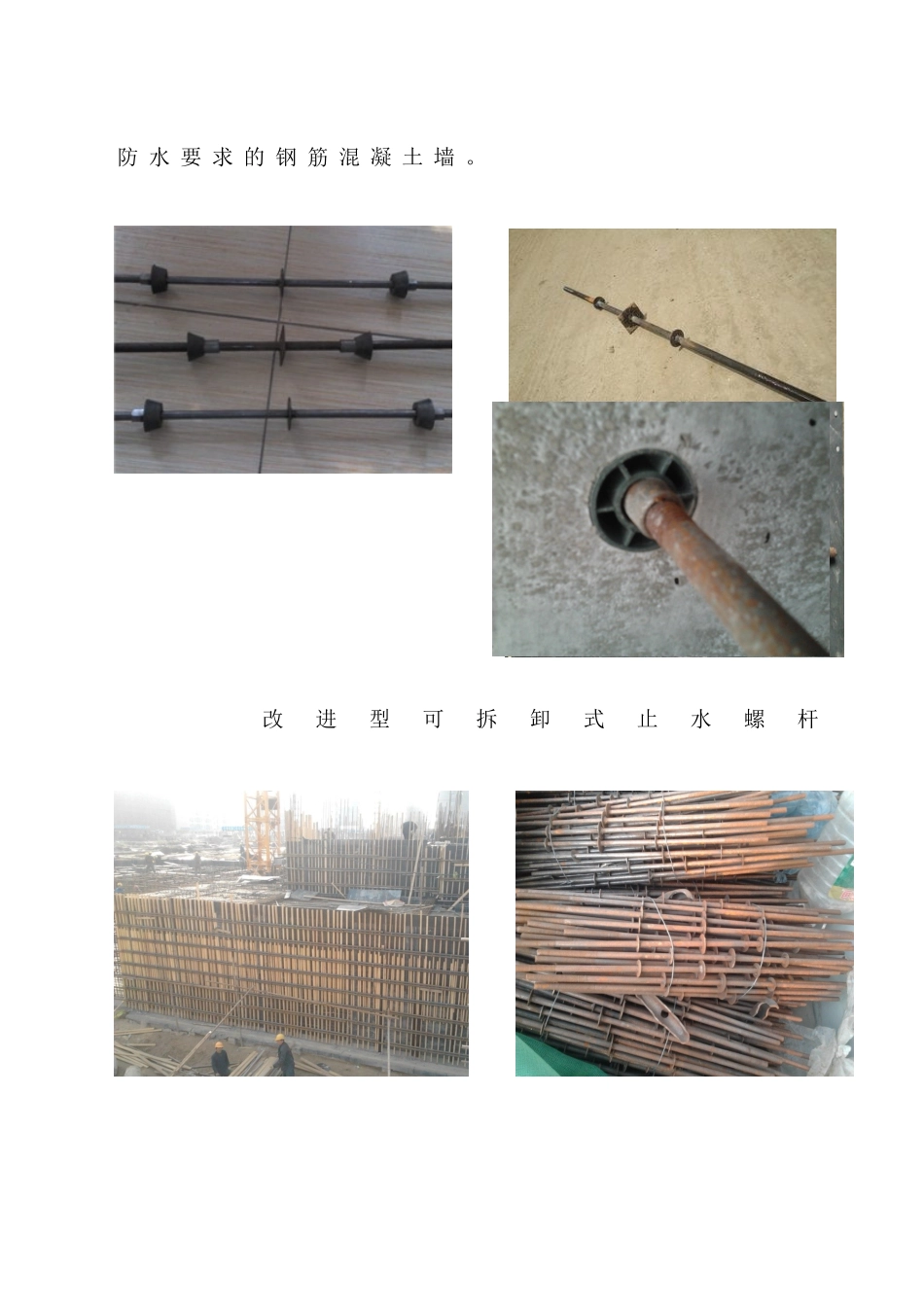

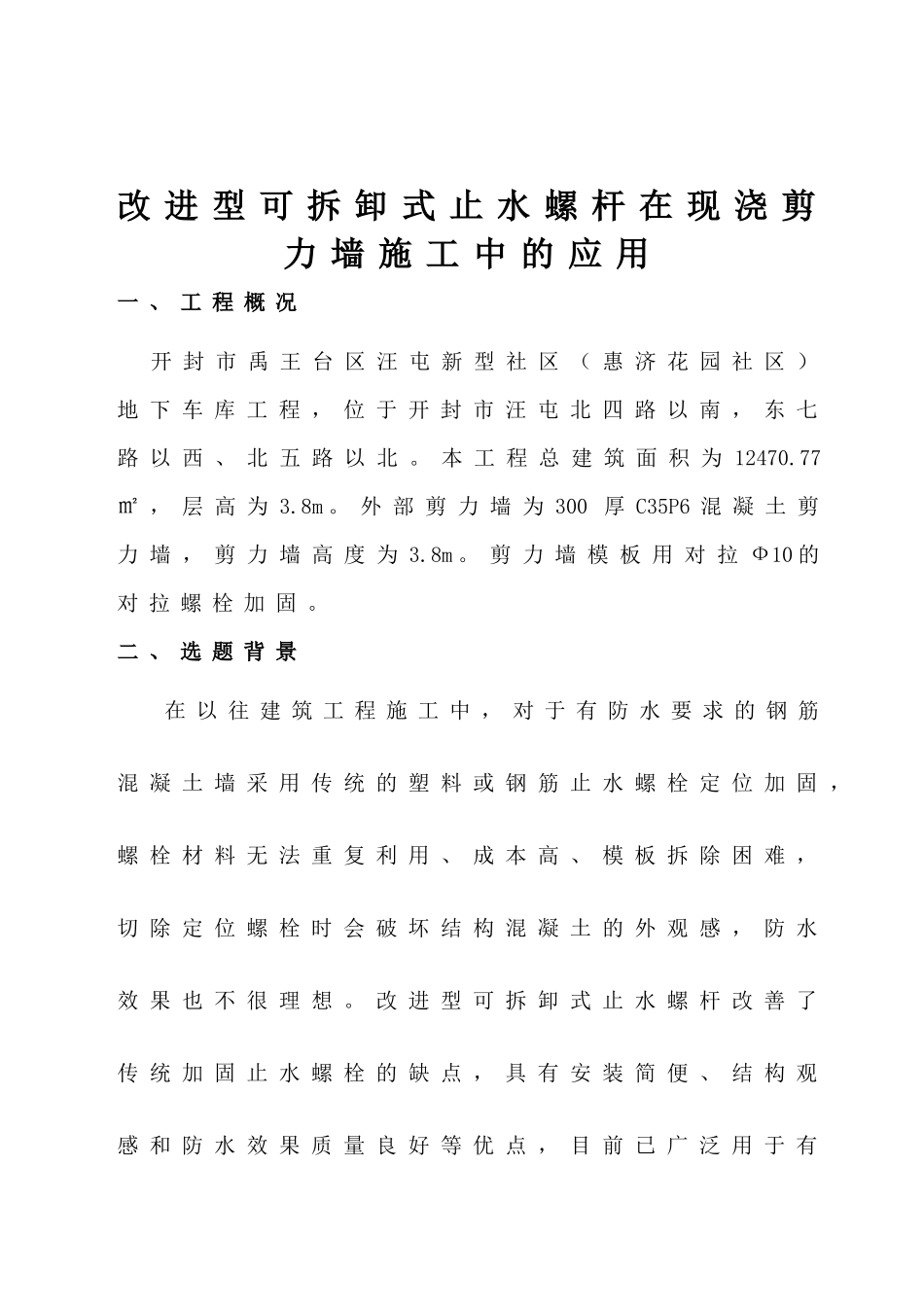

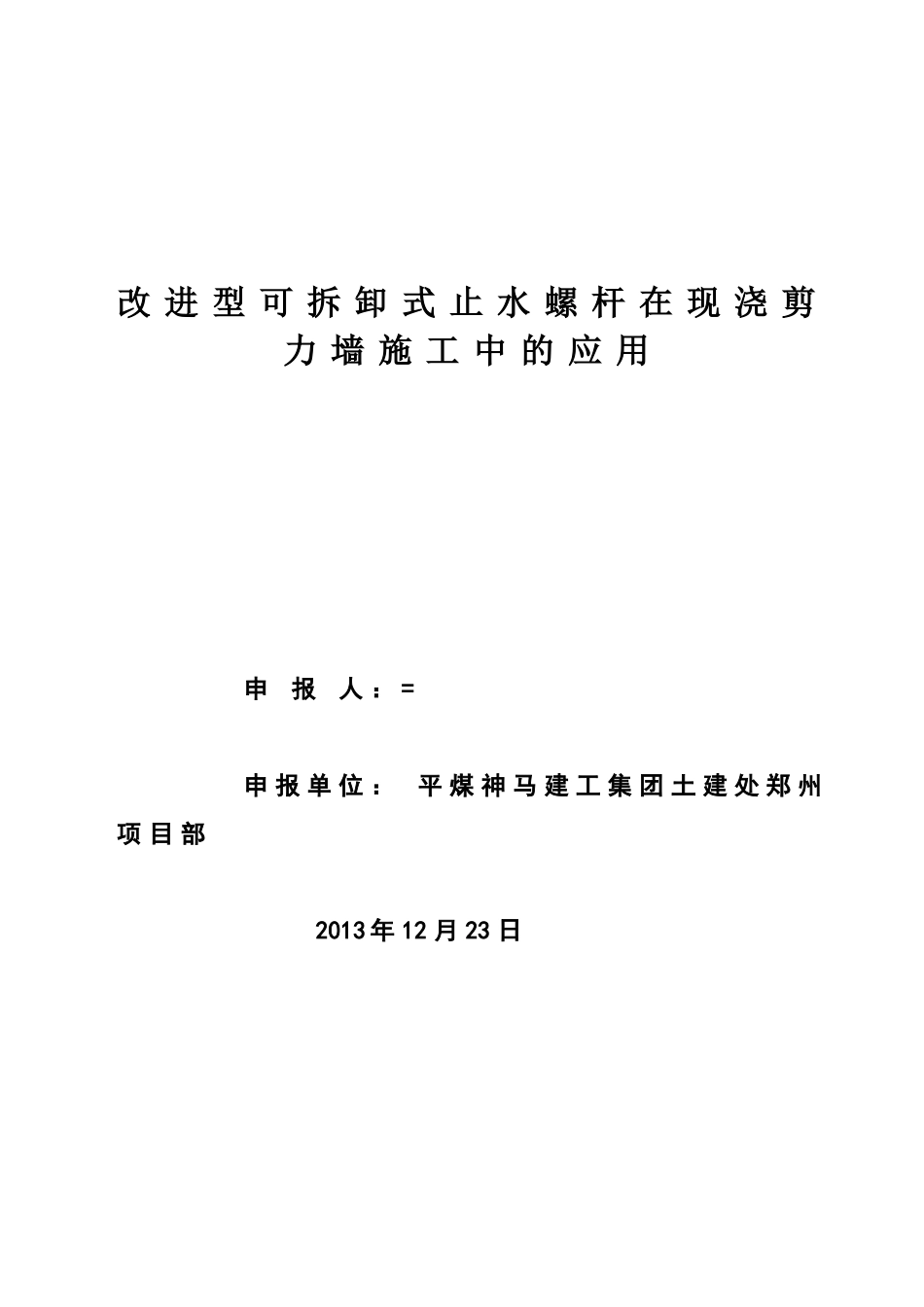

改进型可拆卸式止水螺杆在现浇剪力墙施工中的应用申报人：=申报单位：平煤神马建工集团土建处郑州项目部2013年12月23日改进型可拆卸式止水螺杆在现浇剪力墙施工中的应用一、工程概况开封市禹王台区汪屯新型社区（惠济花园社区）地下车库工程，位于开封市汪屯北四路以南，东七路以西、北五路以北。本工程总建筑面积为12470.77㎡，层高为3.8m。外部剪力墙为300厚C35P6混凝土剪力墙，剪力墙高度为3.8m。剪力墙模板用对拉Ф10的对拉螺栓加固。二、选题背景在以往建筑工程施工中，对于有防水要求的钢筋混凝土墙采用传统的塑料或钢筋止水螺栓定位加固，螺栓材料无法重复利用、成本高、模板拆除困难，切除定位螺栓时会破坏结构混凝土的外观感，防水效果也不很理想。改进型可拆卸式止水螺杆改善了传统加固止水螺栓的缺点，具有安装简便、结构观感和防水效果质量良好等优点，目前已广泛用于有防水要求的钢筋混凝土墙。改进型可拆卸式止水螺杆老式止水对拉螺杆三、适用范围适用于有防水要求的钢筋混凝土墙体，也适用于无防水要求的钢筋混凝土墙体；有防水要求的钢筋混凝土墙体，改进型可拆卸式止水螺杆应设止水片。四、施工工艺（一）工艺原理改进型可拆卸式止水螺杆由内杆、锥形螺套、内牙六角螺帽及外杆组成。根据设计要求的结构厚度制作内、外杆件，有防水要求的结构，在内杆中部加焊止水片，内杆通过连接部件与外杆连接，连接部件由橡塑锥形螺套及内牙六角螺帽组成，锥形螺套外侧面起结构厚度定位作用。改进型可拆卸式止水螺杆示意见下图。拆除模板后堵头方便，提高了抗渗能力。1223456图1改进型可拆卸式止水螺杆示意图1——内杆；2——外杆；3——止水片4——锥形螺套；5——内牙六角螺帽；6——结构厚度（2）、施工工艺流程及操作要点1、工艺流程（见下图2）图2改进型可拆卸式止水螺杆工艺流程2、施工准备（1）根据设计结构情况，编制模板施工专项方案，计算布置加固螺栓的横向、竖向间距，汇总所需的加固止水螺栓内杆、锥形螺套与内牙六角螺帽、外杆的数量，模板施工方案的交底；准备工作内外杆、模板安装混凝土浇筑、养护外杆、模板拆除连接部位拆除螺套孔填补（2）按照需要的数量，委托加工锥型螺套与内牙六角螺帽、内杆、外杆。内、外杆，一般采用8mm～12mm圆钢制作；若结构要求防水的部位，则在内杆中间加焊止水片，止水片与内杆必须满焊。3、内外杆、模板安装（1）、将锥型螺套与内杆连接旋紧，达到所需的结构墙体厚度，预先放置结构钢筋网格中；（2）、根据模板施工专项方案所计算的纵、横向螺栓布置，预拼装模板、弹线、钻孔，安装一侧模板，对孔将外杆从外侧穿入模板，与内牙内牙六角螺帽连接，见改进型可拆卸式止水螺杆安装过程示意见下图3；（3）安装另一侧模板，按照施工专项方案所计算的纵、横向螺栓布置钻孔的位置，将另一端外杆从外侧穿入模板，与另一侧内牙六角螺帽连接；（4）锁紧改进型可拆卸式止水螺杆的外杆和锥形连接部件，对模板进行加固，见改进型可拆卸式止水螺杆安装过程示意见下图3。图3组合式加固止水螺栓模板安装示意图1——模板；2——竖向木楞；3——横向钢楞及锁扣4——内杆；5——外杆；6——锥形螺套；7——内牙六角螺帽4、混凝土浇注、养护模板安装经验收后，浇注混凝土并进行养护。5、外杆、模板拆除（1）根据气温条件，达到拆模强度时拆除横向钢楞及锁扣、竖向木楞，用普通扳手旋出外杆，再拆除模板；（2）外杆回收、清洗、上油，周转使用。6、连接部件拆除（1）用六角专用工具旋出锥型螺套及内牙六角螺帽的连接部件；（2）锥形螺套回收、清洗、上油，周转使用。7、螺套孔填补根据结构混凝土设计强度，宜采用1：2防水水泥砂浆对锥形螺套孔填补、压实。五、质量控制1、质量控制标准1.1改进型可拆卸式止水螺杆施工质量应符合《混凝土结构工程施工质量验收规范》GB50204。1.2所使用的钢筋应符合《钢筋混凝土用热轧光圆钢筋》GB13014的要求。1.3专业生产厂家所提供的内杆、外杆、锥形螺套及内牙六角螺帽连接部件，必须符合相关的标准，并提供加工制作的生产许可证、产品合格证。1.4改进型可拆卸式止水螺杆内杆安装尺寸的允许偏差应符合表7.1.4的规定。...
